HEIDENHAIN | Руководство HEIDENHAIN 2012 DIN ISO программирование TNC 620 (Всего 523 стр.)

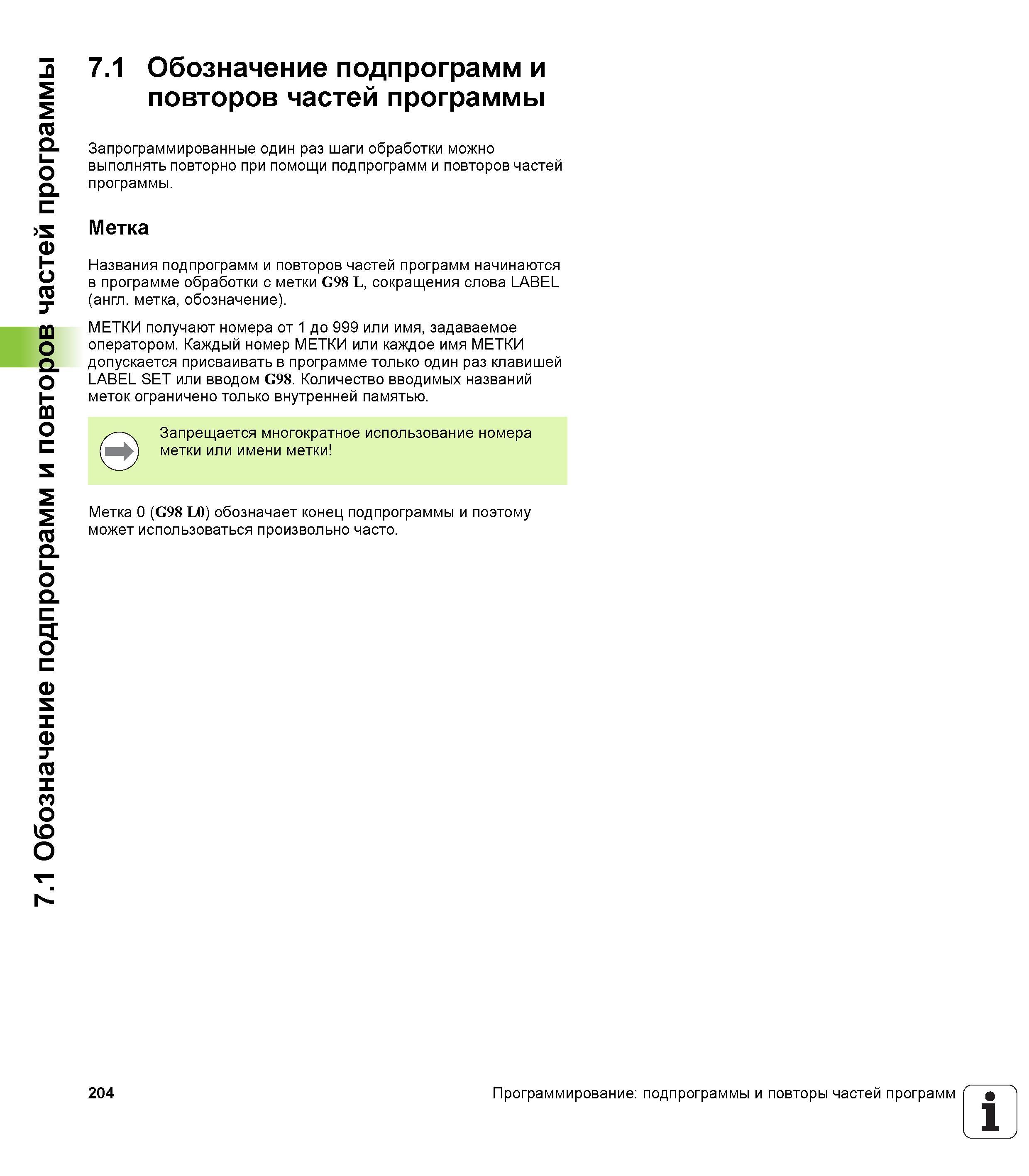

204 Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию ЧПУ стойки TNC 620 Стр.204

204 Запрограммированные один раз шаги обработки можно выполнять повторно при помощи подпрограмм и повторов частей программы Метка Названия подпр Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию стойки TNC 620 для металлообрабатывающего оборудования Стр. 204

Запрограммированные один раз шаги обработки можно выполнять повторно при помощи подпрограмм и повторов частей программы Метка Названия подпр

Запрограммированные один раз шаги обработки можно выполнять повторно при помощи подпрограмм и повторов частей программы. Метка Названия подпрограмм и повторов частей программ начинаются в программе обработки с метки G98 L сокращения слова LABEL (англ. метка обозначение). МЕТКИ получают номера от 1 до 999 или имя задаваемое оператором. Каждый номер МЕТКИ или каждое имя МЕТКИ допускается присваивать в программе только один раз клавишей LABEL SET или вводом G98. Количество вводимых названий меток ограничено только внутренней памятью. Запрещается многократное использование номера метки или имени метки Метка 0 (G98 L0) обозначает конец подпрограммы и поэтому может использоваться произвольно часто. 204 Программирование подпрограммы и повторы частей программ 1 7.1 Обозначение подпрограмм и повторов частей программы 7.1 Обозначение подпрограмм и повторов частей программы
