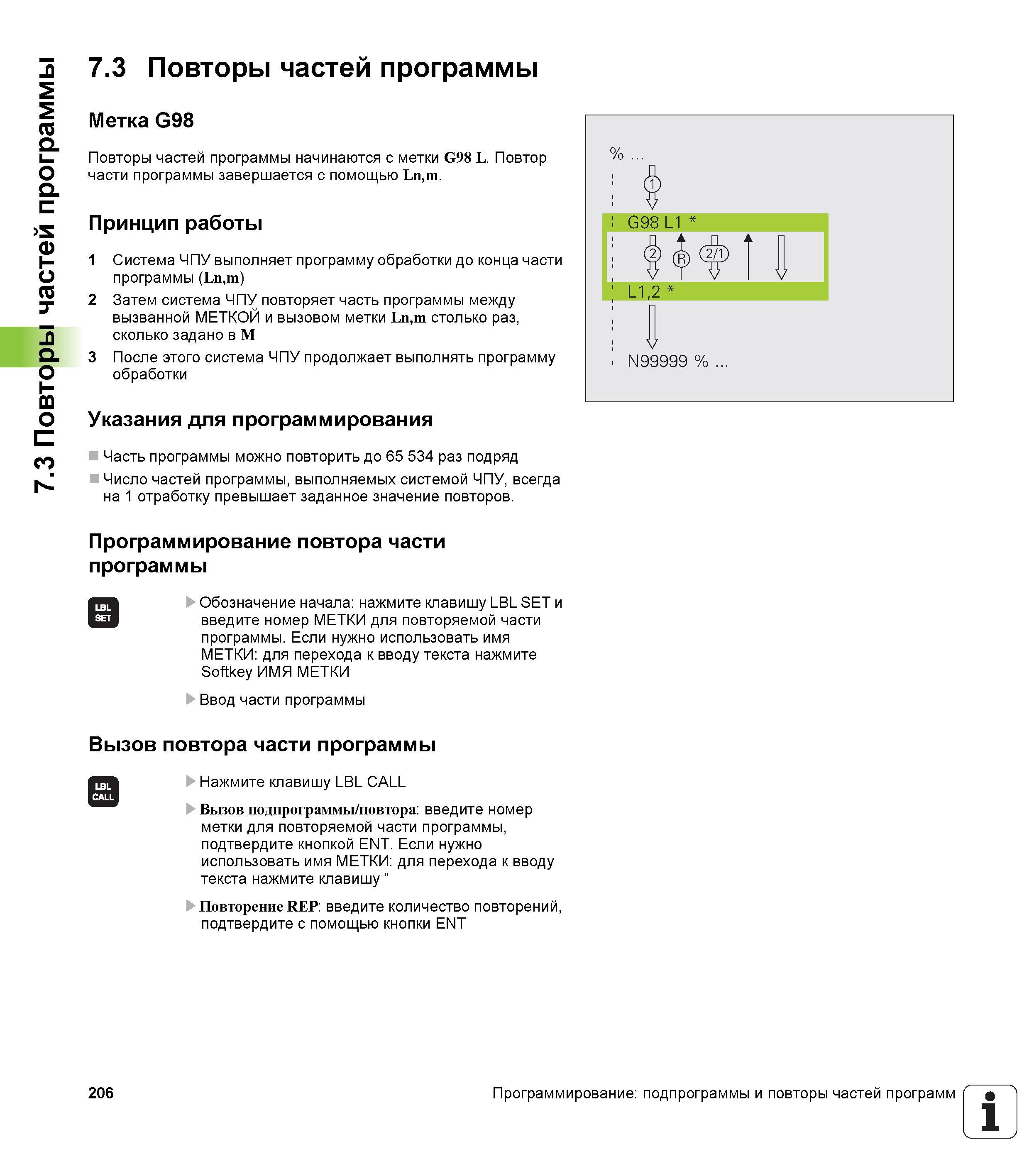

206 Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию ЧПУ стойки TNC 620 Стр.206 |
|||||
Система ЧПУ выполняет программу обработки до конца части программы (Lnm) 2 Затем система ЧПУ повторяет часть программы между вызванной МЕТКОСистема ЧПУ выполняет программу обработки до конца части программы (Lnm) 2 Затем система ЧПУ повторяет часть программы между вызванной МЕТКОЙ и вызовом метки Lnm столько раз сколько задано в M 3 После этого система ЧПУ продолжает выполнять программу обработки Указания для программирования Часть программы можно повторить до 65 534 раз подряд Число частей программы выполняемых системой ЧПУ всегда на 1 отработку превышает заданное значение повторов. Программирование повтора части программы Обозначение начала нажмите клавишу LBL SET и введите номер МЕТКИ для повторяемой части программы. Если нужно использовать имя МЕТКИ для перехода к вводу текста нажмите Softkey ИМЯ МЕТКИ Ввод части программы Вызов повтора части программы Нажмите клавишу LBL CALL Вызов подпрограммы повтора введите номер метки для повторяемой части программы подтвердите кнопкой ENT. Если нужно использовать имя МЕТКИ для перехода к вводу текста нажмите клавишу Повторение REP введите количество повторений подтвердите с помощью кнопки ENT 206 Программирование подпрограммы и повторы частей программ 1 7.3 Повторы частей программы 7.3 Повторы частей программы Метка G98 Повторы частей программы начинаются с метки G98 L. Повтор части программы завершается с помощью Lnm. Принцип работы 1 |
|||||
