Во время калибровки смещения центра система ЧПУ поворачивает трехмерный измерительный щуп на 180 Поворот выполняется через дополнительную фу

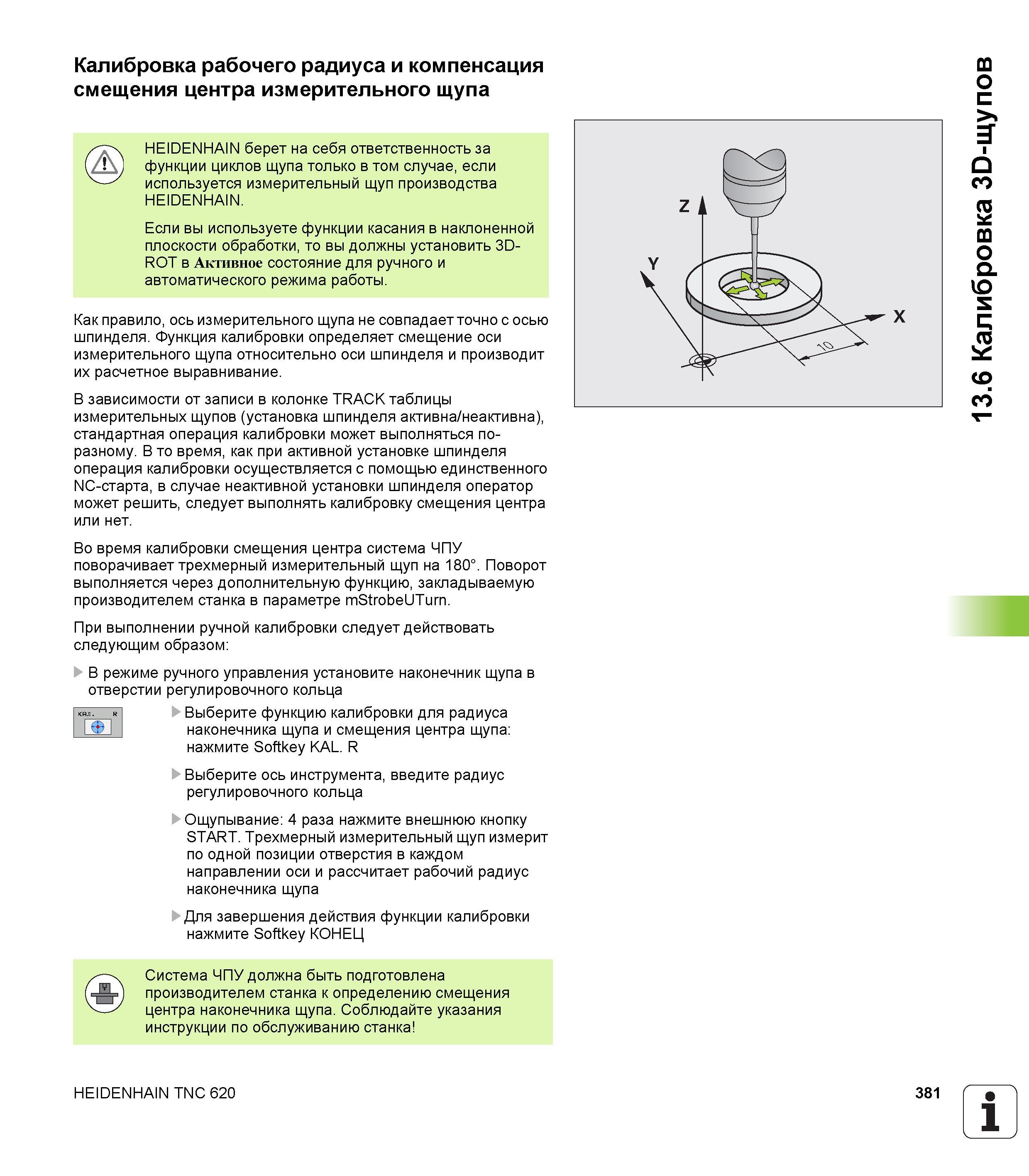

Во время калибровки смещения центра система ЧПУ поворачивает трехмерный измерительный щуп на 180. Поворот выполняется через дополнительную функцию закладываемую производителем станка в параметре mStrobeUTurn. При выполнении ручной калибровки следует действовать следующим образом В режиме ручного управления установите наконечник щупа в отверстии регулировочного кольца Выберите функцию калибровки для радиуса наконечника щупа и смещения центра щупа нажмите Softkey KAL. R Выберите ось инструмента введите радиус регулировочного кольца Ощупывание 4 раза нажмите внешнюю кнопку START. Трехмерный измерительный щуп измерит по одной позиции отверстия в каждом направлении оси и рассчитает рабочий радиус наконечника щупа Для завершения действия функции калибровки нажмите Softkey КОНЕЦ Система ЧПУ должна быть подготовлена производителем станка к определению смещения центра наконечника щупа. Соблюдайте указания инструкции по обслуживанию станка HEIDENHAIN TNC 620 381 1 13.6 Калибровка 3D-щупов Калибровка рабочего радиуса и компенсация смещения центра измерительного щупа HEIDENHAIN берет на себя ответственность за функции циклов щупа только в том случае если используется измерительный щуп производства HEIDENHAIN. Если вы используете функции касания в наклоненной плоскости обработки то вы должны установить 3D-ROT в Активное состояние для ручного и автоматического режима работы. Как правило ось измерительного щупа не совпадает точно с осью шпинделя. Функция калибровки определяет смещение оси измерительного щупа относительно оси шпинделя и производит их расчетное выравнивание. В зависимости от записи в колонке TRACK таблицы измерительных щупов (установка шпинделя активна неактивна) стандартная операция калибровки может выполняться по-разному. В то время как при активной установке шпинделя операция калибровки осуществляется с помощью единственного NC-старта в случае неактивной установки шпинделя оператор может решить следует выполнять калибровку смещения центра или нет.
