Рабочая длина измерительного щупа всегда отсчитывается от точки привязки инструмента Как правило производитель станка устанавливает точку пр

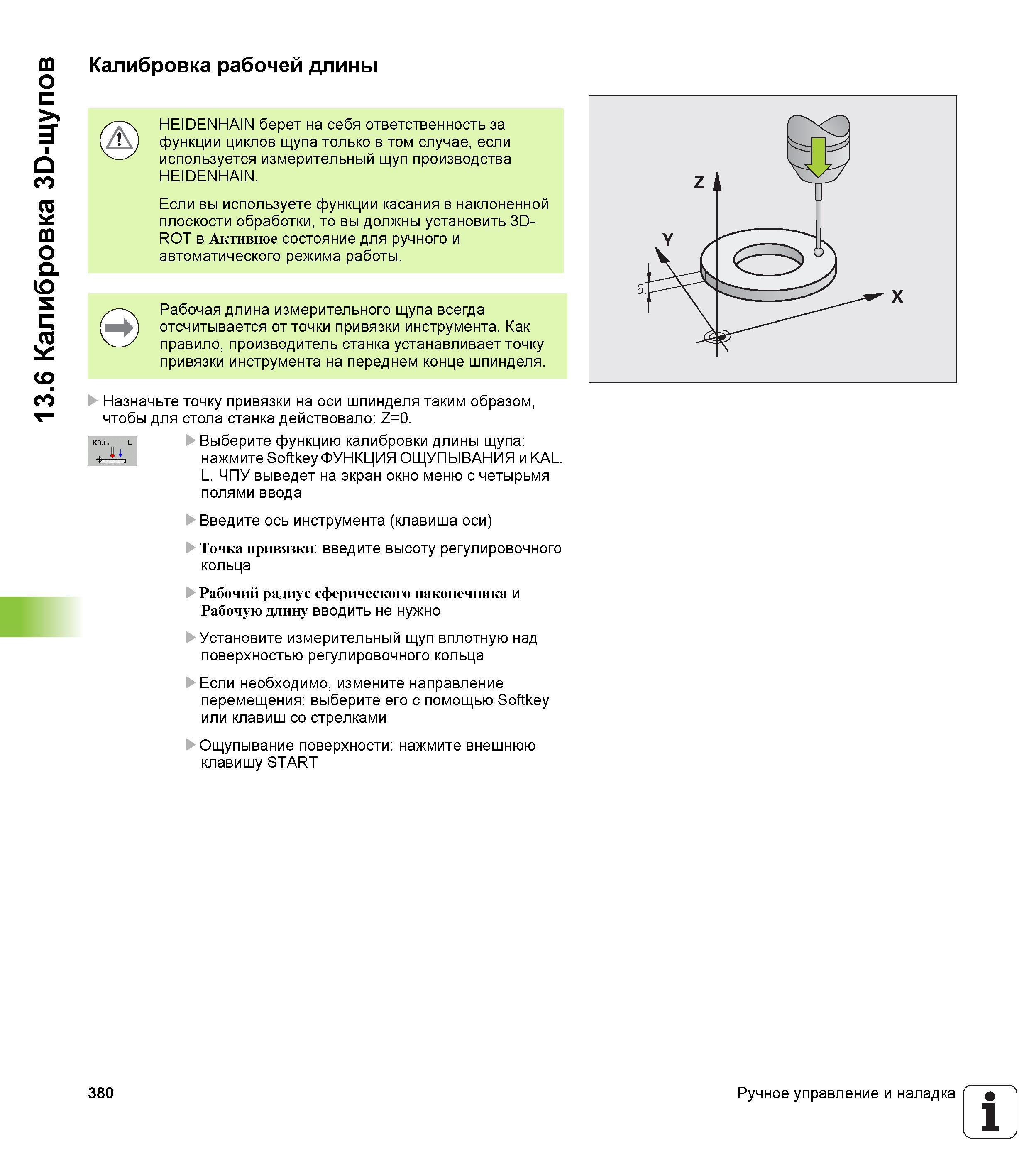

Рабочая длина измерительного щупа всегда отсчитывается от точки привязки инструмента. Как правило производитель станка устанавливает точку привязки инструмента на переднем конце шпинделя. Назначьте точку привязки на оси шпинделя таким образом чтобы для стола станка действовало Z0. КНЛ. L Выберите функцию калибровки длины щупа нажмите Softkey ФУНКЦИЯ ОЩУПЫВАНИЯ и KAL. L. ЧПУ выведет на экран окно меню с четырьмя полями ввода Введите ось инструмента (клавиша оси) Точка привязки введите высоту регулировочного кольца Рабочий радиус сферического наконечника и Рабочую длину вводить не нужно Установите измерительный щуп вплотную над поверхностью регулировочного кольца Если необходимо измените направление перемещения выберите его с помощью Softkey или клавиш со стрелками Ощупывание поверхности нажмите внешнюю клавишу START 380 Ручное управление и наладка 1 13.6 Калибровка 3D-щупов Калибровка рабочей длины HEIDENHAIN берет на себя ответственность за функции циклов щупа только в том случае если используется измерительный щуп производства HEIDENHAIN. Если вы используете функции касания в наклоненной плоскости обработки то вы должны установить 3D-ROT в Активное состояние для ручного и автоматического режима работы.
