Системы числового программного управления / CNC programming and machining

HEIDENHAIN | Руководство HEIDENHAIN 2012 DIN ISO программирование TNC 620 (Всего 523 стр.)

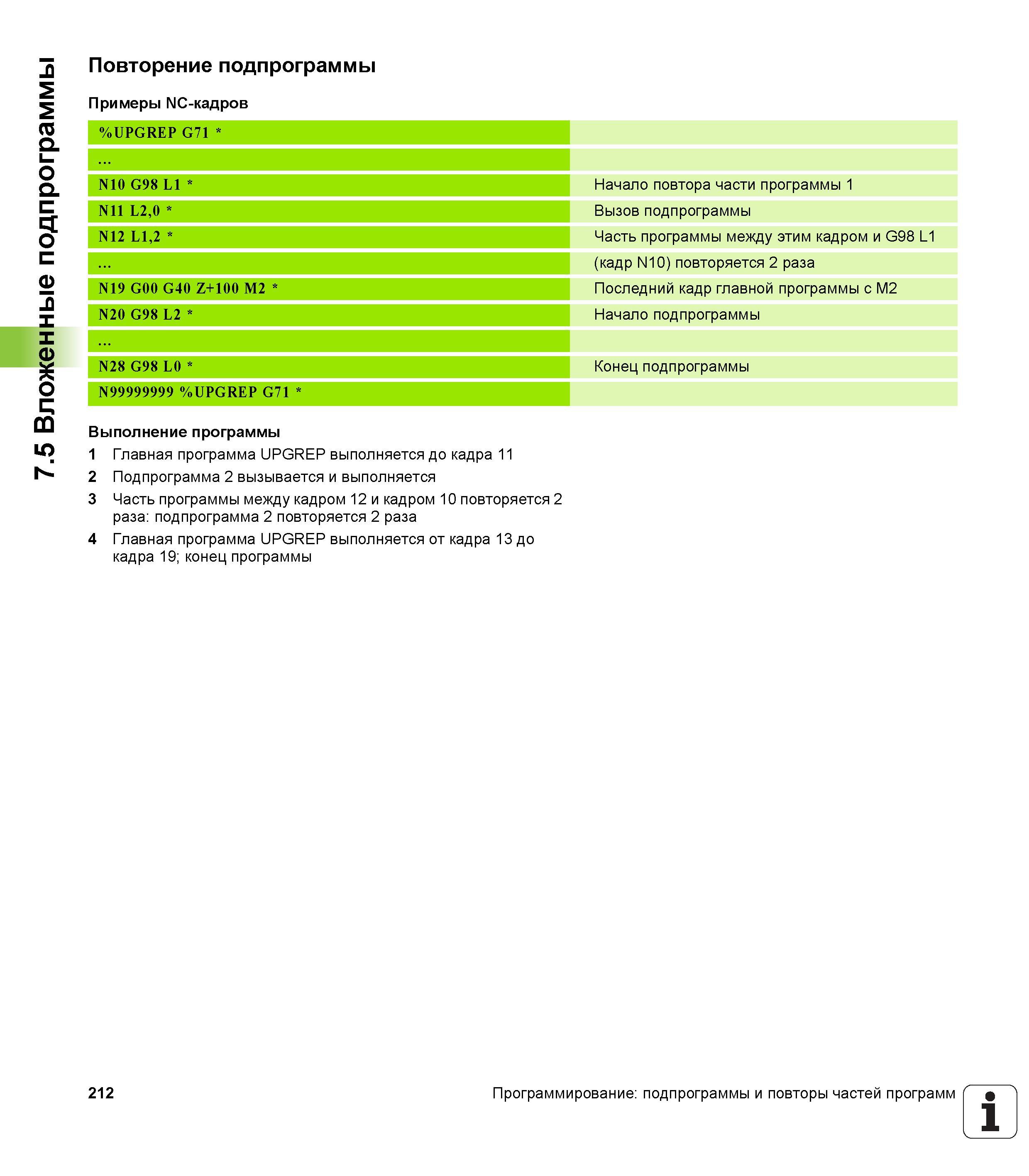

212 Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию ЧПУ стойки TNC 620 Стр.212
212 Вложенные подпрограммы Повторение подпрограммы Примеры NC-кадров %UPGREP G71 N10 G98 L1 Начало повтора части программы 1 N11 L20 Вызов подпр Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию стойки TNC 620 для металлообрабатывающего оборудования Стр. 212

Вложенные подпрограммы Повторение подпрограммы Примеры NC-кадров %UPGREP G71 N10 G98 L1 Начало повтора части программы 1 N11 L20 Вызов подпр

Вложенные подпрограммы Повторение подпрограммы Примеры NC-кадров %UPGREP G71 N10 G98 L1 Начало повтора части программы 1 N11 L20 Вызов подпрограммы N12 L12 Часть программы между этим кадром и G98 L1 (кадр N10) повторяется 2 раза N19 G00 G40 Z+100 M2 Последний кадр главной программы с M2 N20 G98 L2 Начало подпрограммы N28 G98 L0 Конец подпрограммы N99999999 %UPGREP G71 Выполнение программы 1 Главная программа UPGREP выполняется до кадра 11 2 Подпрограмма 2 вызывается и выполняется 3 Часть программы между кадром 12 и кадром 10 повторяется 2 раза подпрограмма 2 повторяется 2 раза 4 Главная программа UPGREP выполняется от кадра 13 до кадра 19 конец программы 212 Программирование подпрограммы и повторы частей программ 1
