Системы числового программного управления / CNC programming and machining

HEIDENHAIN | Руководство HEIDENHAIN 2012 DIN ISO программирование TNC 620 (Всего 523 стр.)

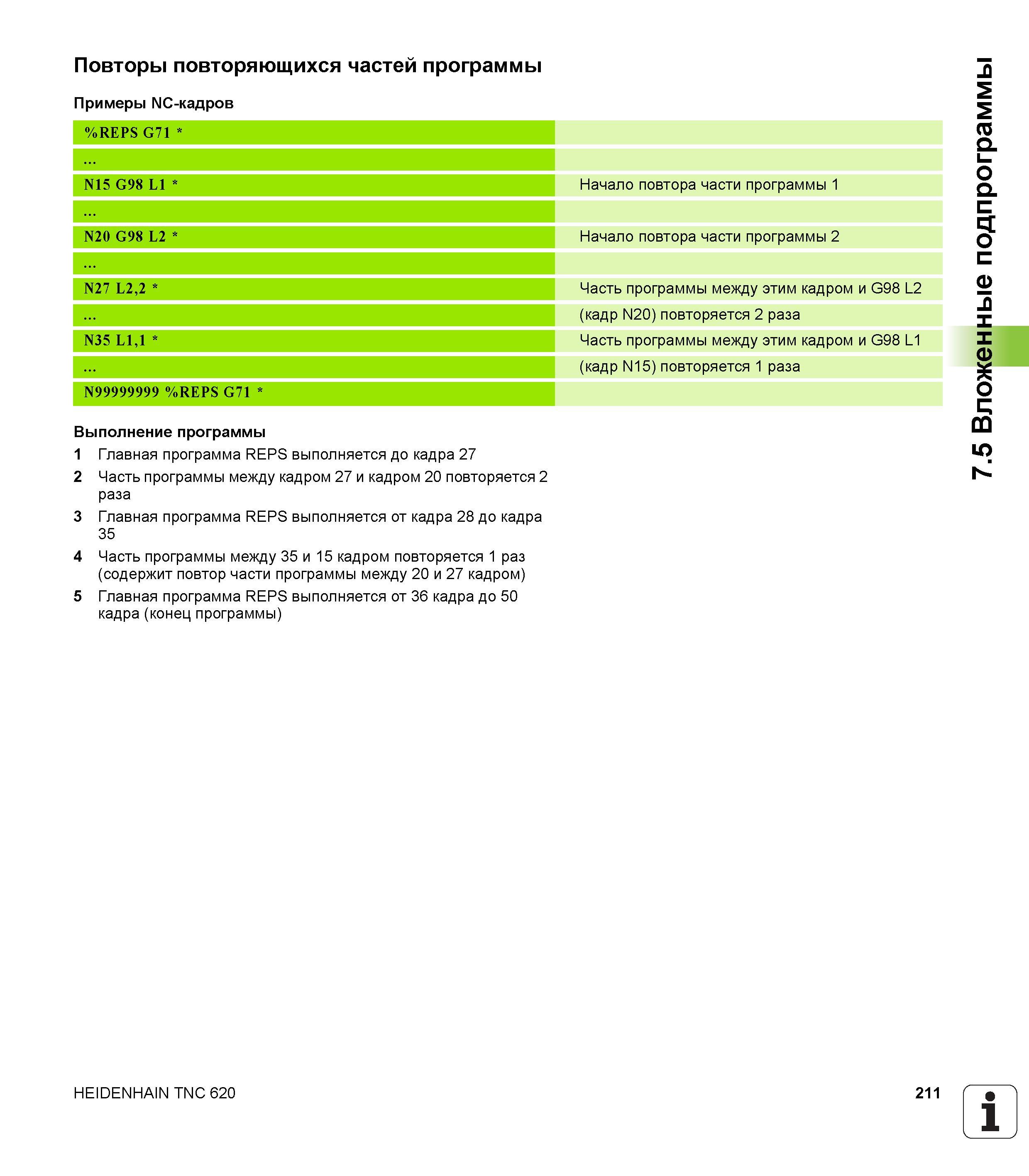

211 Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию ЧПУ стойки TNC 620 Стр.211
211 Повторы повторяющихся частей программы Примеры NC-кадров %REPS G71 N15 G98 L1 Начало повтора части программы 1 N20 G98 L2 Начало повтора час Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию стойки TNC 620 для металлообрабатывающего оборудования Стр. 211

Повторы повторяющихся частей программы Примеры NC-кадров %REPS G71 N15 G98 L1 Начало повтора части программы 1 N20 G98 L2 Начало повтора час

Повторы повторяющихся частей программы Примеры NC-кадров %REPS G71 N15 G98 L1 Начало повтора части программы 1 N20 G98 L2 Начало повтора части программы 2 N27 L22 Часть программы между этим кадром и G98 L2 (кадр N20) повторяется 2 раза N35 L11 Часть программы между этим кадром и G98 L1 (кадр N15) повторяется 1 раза N99999999 %REPS G71 Выполнение программы 1 Главная программа REPS выполняется до кадра 27 2 Часть программы между кадром 27 и кадром 20 повторяется 2 раза 3 Главная программа REPS выполняется от кадра 28 до кадра 35 4 Часть программы между 35 и 15 кадром повторяется 1 раз (содержит повтор части программы между 20 и 27 кадром) 5 Главная программа REPS выполняется от 36 кадра до 50 кадра (конец программы) HEIDENHAIN TNC 620 211 1 7.5 Вложенные подпрограммы
