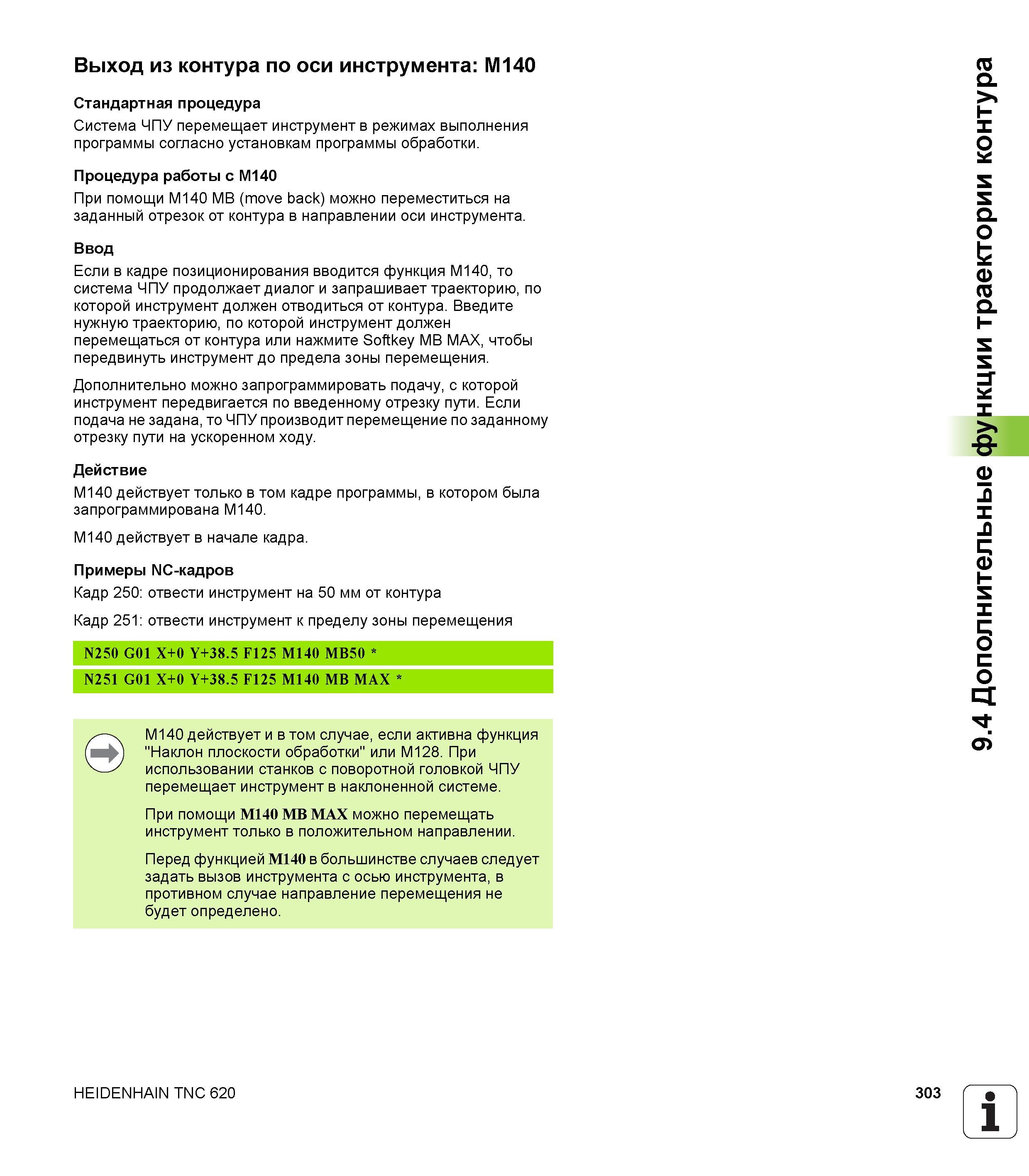

Система ЧПУ перемещает инструмент в режимах выполнения программы согласно установкам программы обработки. Процедура работы с M140 При помощи M140 MB (move back) можно переместиться на заданный отрезок от контура в направлении оси инструмента. Ввод Если в кадре позиционирования вводится функция M140 то система чПу продолжает диалог и запрашивает траекторию по которой инструмент должен отводиться от контура. Введите нужную траекторию по которой инструмент должен перемещаться от контура или нажмите Softkey MB MAX чтобы передвинуть инструмент до предела зоны перемещения. Дополнительно можно запрограммировать подачу с которой инструмент передвигается по введенному отрезку пути. Если подача не задана то ЧПУ производит перемещение по заданному отрезку пути на ускоренном ходу. Действие M140 действует только в том кадре программы в котором была запрограммирована M140. M140 действует в начале кадра. Примеры NC-кадров Кадр 250 отвести инструмент на 50 мм от контура Кадр 251 отвести инструмент к пределу зоны перемещения N250 G01 X+0 Y+38.5 F125 M140 MB50 N251 G01 X+0 Y+38.5 F125 M140 MB MAX M140 действует и в том случае если активна функция "Наклон плоскости обработки" или M128. При использовании станков с поворотной головкой ЧПУ перемещает инструмент в наклоненной системе. При помощи M140 MB MAX можно перемещать инструмент только в положительном направлении. Перед функцией M140 в большинстве случаев следует задать вызов инструмента с осью инструмента в противном случае направление перемещения не будет определено. к HEIDENHAIN TNC 620 303 1 9.4 Дополнительные функции траектории контура Выход из контура по оси инструмента M140 Стандартная процедура
