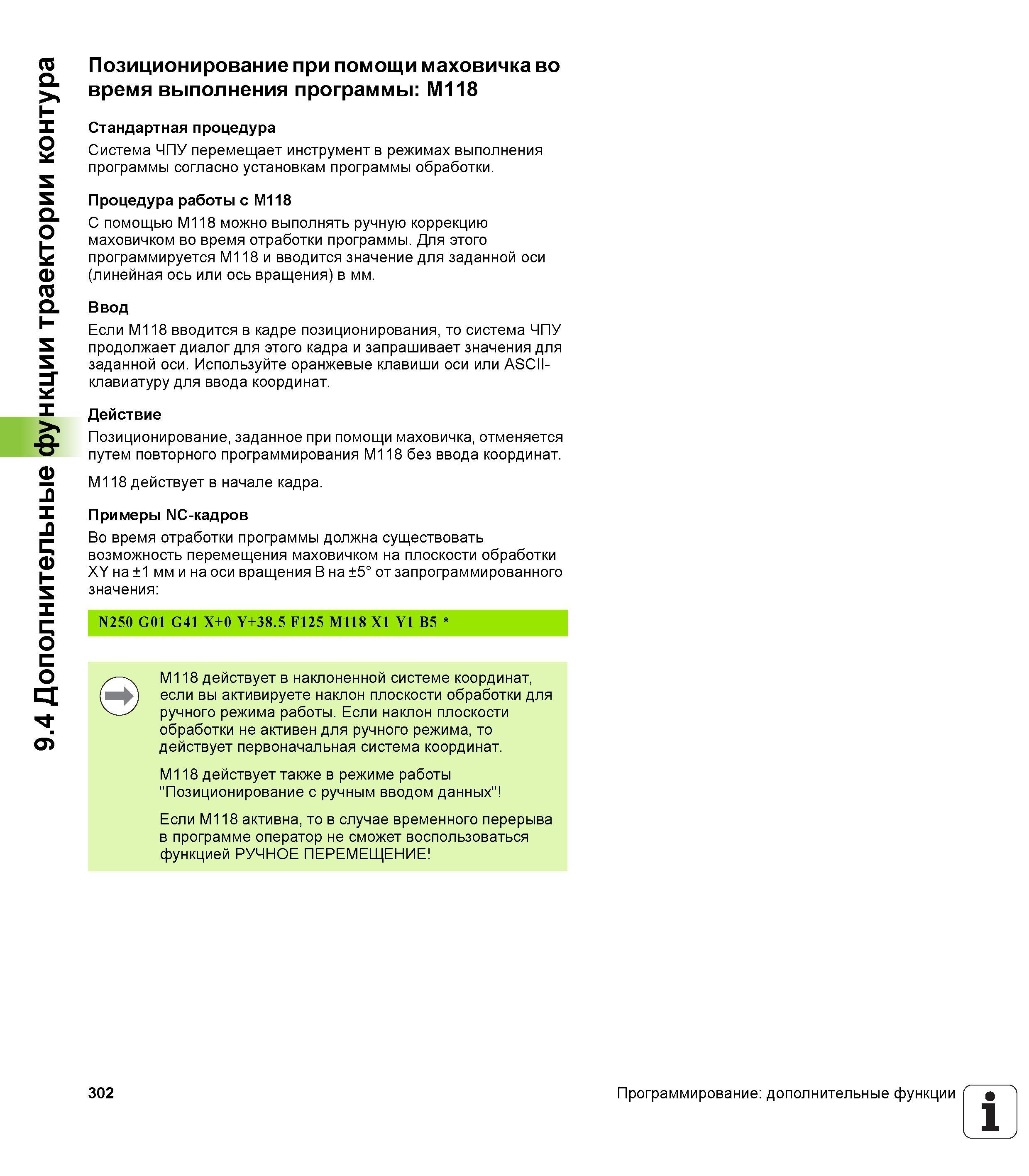

Система ЧПУ перемещает инструмент в режимах выполнения программы согласно установкам программы обработки. Процедура работы с M118 С помощью M118 можно выполнять ручную коррекцию маховичком во время отработки программы. Для этого программируется M118 и вводится значение для заданной оси (линейная ось или ось вращения) в мм. Ввод Если M118 вводится в кадре позиционирования то система ЧПУ продолжает диалог для этого кадра и запрашивает значения для заданной оси. Используйте оранжевые клавиши оси или ASCII-клавиатуру для ввода координат. Действие Позиционирование заданное при помощи маховичка отменяется путем повторного программирования M118 без ввода координат. M118 действует в начале кадра. Примеры NC-кадров Во время отработки программы должна существовать возможность перемещения маховичком на плоскости обработки XY на 1 мм и на оси вращения B на 5 от запрограммированного значения N250 G01 G41 X+0 Y+38.5 F125 M118 X1 Y1 B5 M118 действует в наклоненной системе координат если вы активируете наклон плоскости обработки для ручного режима работы. Если наклон плоскости обработки не активен для ручного режима то действует первоначальная система координат. M118 действует также в режиме работы "Позиционирование с ручным вводом данных" Если M118 активна то в случае временного перерыва в программе оператор не сможет воспользоваться функцией РУЧНОЕ ПЕРЕМЕЩЕНИЕ 302 Программирование дополнительные функции 1 9.4 Дополнительные функции траектории контура Позиционирование при помощи маховичка во время выполнения программы M118 Стандартная процедура
