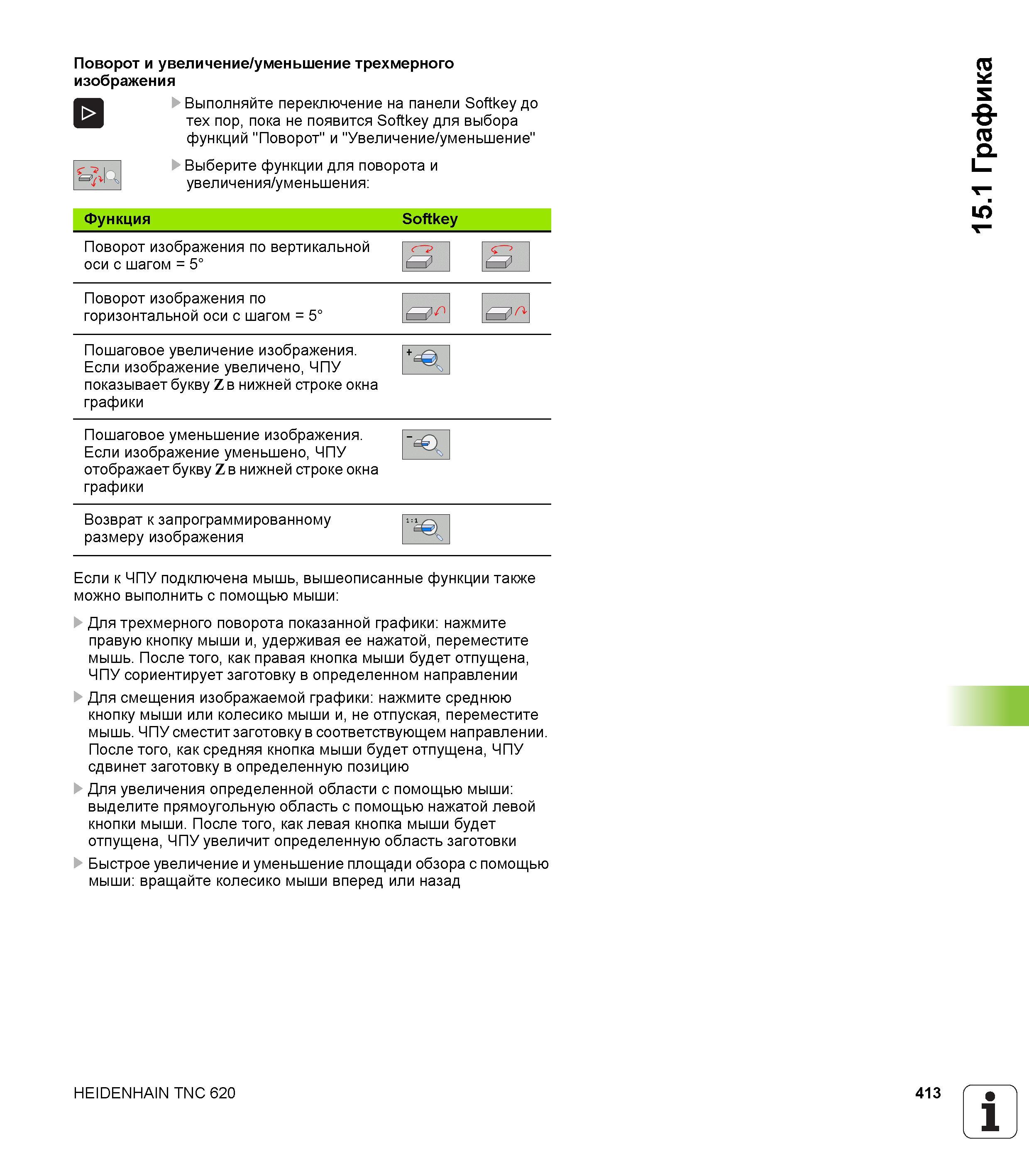

Поворот и увеличение уменьшение трехмерного изображения Выполняйте переключение на панели Softkey до тех пор пока не появится Softkey для вы

Поворот и увеличение уменьшение трехмерного изображения Выполняйте переключение на панели Softkey до тех пор пока не появится Softkey для выбора функций "Поворот" и "Увеличение уменьшение" Выберите функции для поворота и увеличения уменьшения Функция Поворот изображения по вертикальной оси с шагом 5 Softkey Поворот изображения по горизонтальной оси с шагом 5 Пошаговое увеличение изображения. Если изображение увеличено ЧПУ показывает букву Z в нижней строке окна графики Пошаговое уменьшение изображения. Если изображение уменьшено ЧПУ отображает букву Z в нижней строке окна графики Возврат к запрограммированному размеру изображения Если к ЧПУ подключена мышь вышеописанные функции также можно выполнить с помощью мыши Для трехмерного поворота показанной графики нажмите правую кнопку мыши и удерживая ее нажатой переместите мышь. После того как правая кнопка мыши будет отпущена ЧПУ сориентирует заготовку в определенном направлении Для смещения изображаемой графики нажмите среднюю кнопку мыши или колесико мыши и не отпуская переместите мышь. ЧПУ сместит заготовку в соответствующем направлении. После того как средняя кнопка мыши будет отпущена ЧПУ сдвинет заготовку в определенную позицию Для увеличения определенной области с помощью мыши выделите прямоугольную область с помощью нажатой левой кнопки мыши. После того как левая кнопка мыши будет отпущена ЧПУ увеличит определенную область заготовки Быстрое увеличение и уменьшение площади обзора с помощью мыши вращайте колесико мыши вперед или назад HEIDENHAIN TNC 620 413 1 15.1 Графика
