Если используется изображение в 3 плоскостях можно применять функции увеличения фрагмента смотри Увеличение фрагмента страница 414 Дополните

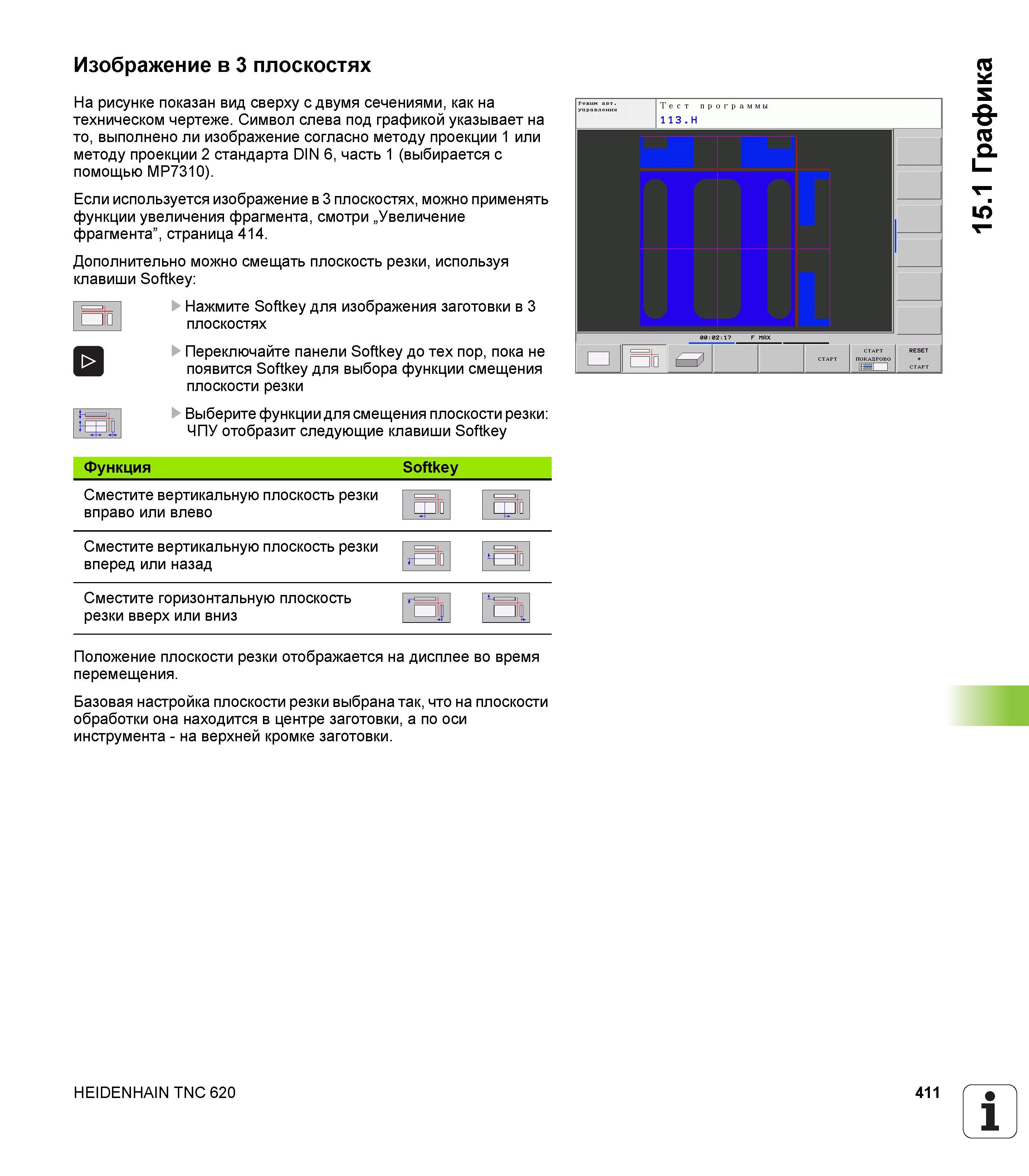

Если используется изображение в 3 плоскостях можно применять функции увеличения фрагмента смотри Увеличение фрагмента страница 414. Дополнительно можно смещать плоскость резки используя клавиши Softkey Нажмите Softkey для изображения заготовки в 3 плоскостях Переключайте панели Softkey до тех пор пока не появится Softkey для выбора функции смещения плоскости резки Выберите функции для смещения плоскости резки ЧПУ отобразит следующие клавиши Softkey Функция Softkey Сместите вертикальную плоскость резки вправо или влево Сместите вертикальную плоскость резки вперед или назад Сместите горизонтальную плоскость резки вверх или вниз Положение плоскости резки отображается на дисплее во время перемещения. Базовая настройка плоскости резки выбрана так что на плоскости обработки она находится в центре заготовки а по оси инструмента - на верхней кромке заготовки. HEIDENHAIN TNC 620 411 1 15.1 Графика Изображение в 3 плоскостях На рисунке показан вид сверху с двумя сечениями как на техническом чертеже. Символ слева под графикой указывает на то выполнено ли изображение согласно методу проекции 1 или методу проекции 2 стандарта DIN 6 часть 1 (выбирается с помощью MP7310).
