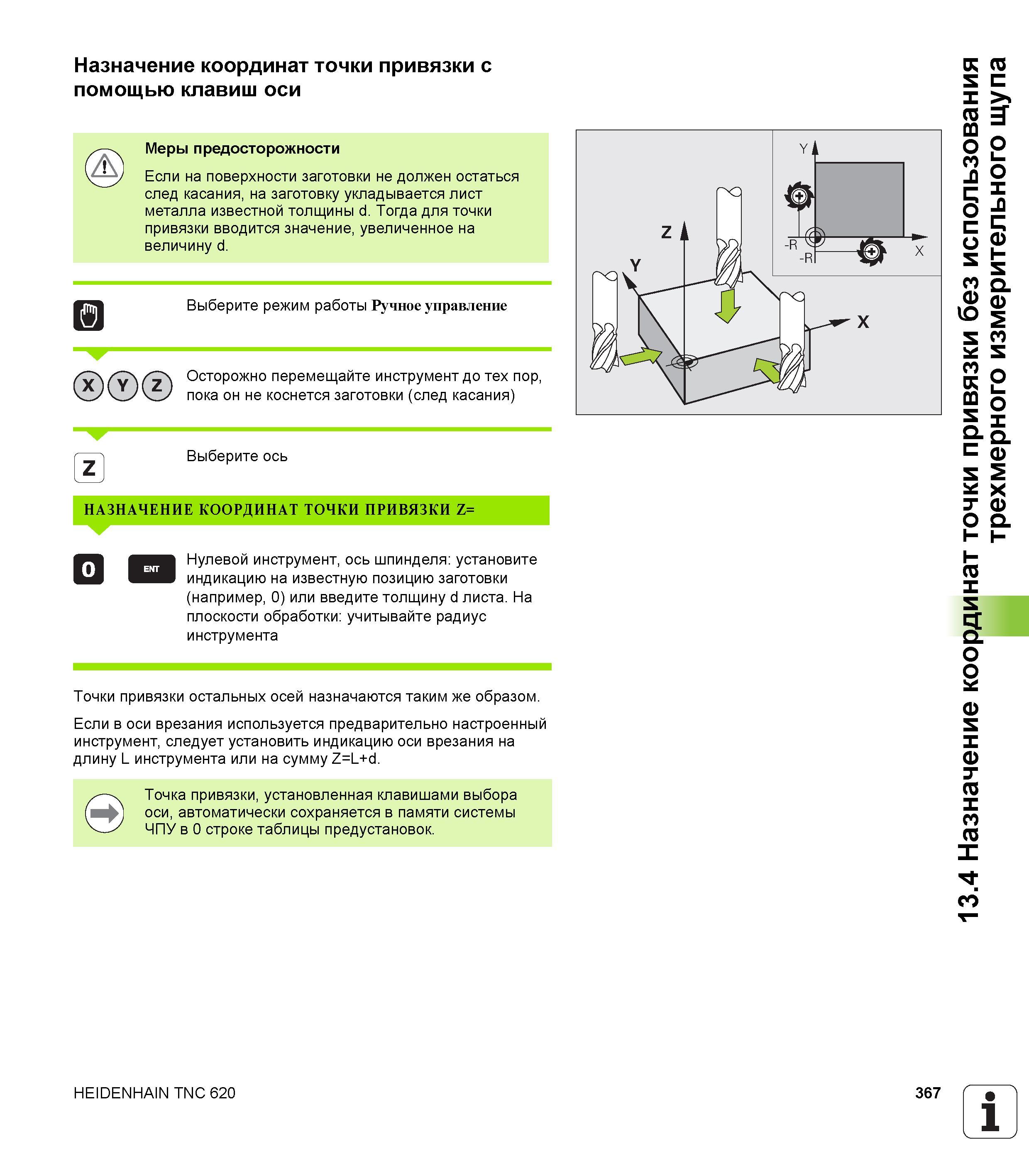

Назначение координат точки привязки с помощью клавиш оси Меры предосторожности Если на поверхности заготовки не должен остаться след касания на заготовку укладывается лист металла известной толщины d. Тогда для точки привязки вводится значение увеличенное на величину d. Выберите режим работы Ручное управление Осторожно перемещайте инструмент до тех пор пока он не коснется заготовки (след касания) Выберите ось НАЗНАЧЕНИЕ КООРДИНАТ ТОЧКИ ПРИВЯЗКИ Z Нулевой инструмент ось шпинделя установите индикацию на известную позицию заготовки (например 0) или введите толщину d листа. На плоскости обработки учитывайте радиус инструмента Точки привязки остальных осей назначаются таким же образом. Если в оси врезания используется предварительно настроенный инструмент следует установить индикацию оси врезания на длину L инструмента или на сумму ZL+d. Точка привязки установленная клавишами выбора оси автоматически сохраняется в памяти системы ЧПУ в 0 строке таблицы предустановок. HEIDENHAIN TNC 620 367 1 13.4 Назначение координат точки привязки без использования трехмерного измерительного щупа
