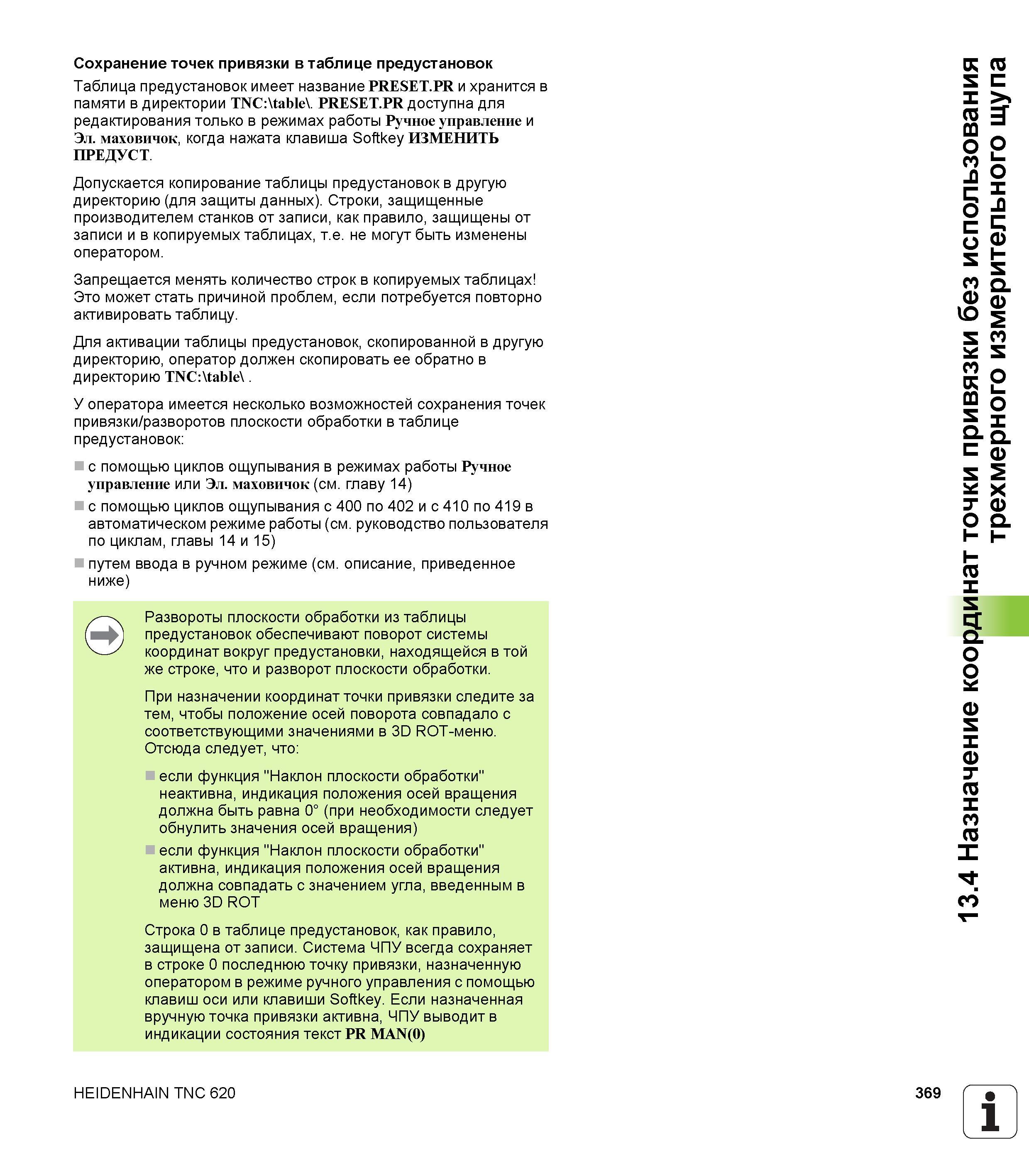

Допускается копирование таблицы предустановок в другую директорию (для защиты данных). Строки защищенные производителем станков от записи как правило защищены от записи и в копируемых таблицах т.е. не могут быть изменены оператором. Запрещается менять количество строк в копируемых таблицах Это может стать причиной проблем если потребуется повторно активировать таблицу. Для активации таблицы предустановок скопированной в другую директорию оператор должен скопировать ее обратно в директорию TNC table . У оператора имеется несколько возможностей сохранения точек привязки разворотов плоскости обработки в таблице предустановок с помощью циклов ощупывания в режимах работы Ручное управление или Эл. маховичок (см. главу 14) с помощью циклов ощупывания с 400 по 402 и с 410 по 419 в автоматическом режиме работы (см. руководство пользователя по циклам главы 14 и 15) путем ввода в ручном режиме (см. описание приведенное ниже) Развороты плоскости обработки из таблицы предустановок обеспечивают поворот системы координат вокруг предустановки находящейся в той же строке что и разворот плоскости обработки. При назначении координат точки привязки следите за тем чтобы положение осей поворота совпадало с соответствующими значениями в 3D ROT-меню. Отсюда следует что если функция "Наклон плоскости обработки" неактивна индикация положения осей вращения должна быть равна 0 (при необходимости следует обнулить значения осей вращения) если функция "Наклон плоскости обработки" активна индикация положения осей вращения должна совпадать с значением угла введенным в меню 3D ROT Строка 0 в таблице предустановок как правило защищена от записи. Система ЧПУ всегда сохраняет в строке 0 последнюю точку привязки назначенную оператором в режиме ручного управления с помощью клавиш оси или клавиши Softkey. Если назначенная вручную точка привязки активна ЧПУ выводит в индикации состояния текст PR MAN(0) HEIDENHAIN TNC 620 369 1 13.4 Назначение координат точки привязки без использования трехмерного измерительного щупа Сохранение точек привязки в таблице предустановок Таблица предустановок имеет название PRESET.PR и хранится в памяти в директории TNC table . PRESET.PR доступна для редактирования только в режимах работы Ручное управление и Эл. маховичок когда нажата клавиша Softkey ИЗМЕНИТЬ ПРЕДУСТ.
