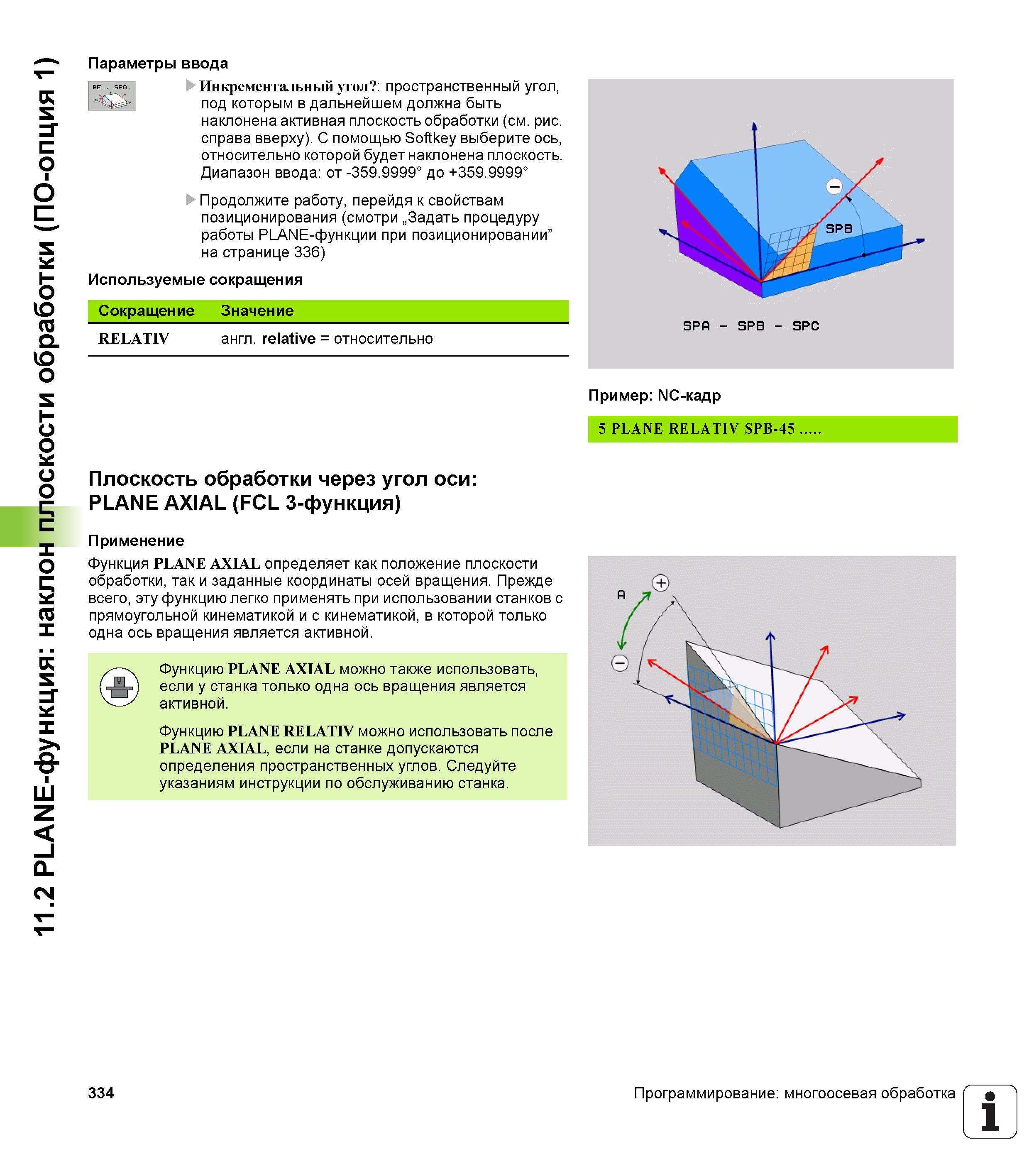

Функция PLANE AXIAL определяет как положение плоскости обработки так и заданные координаты осей вращения. Прежде всего эту функцию легко применять при использовании станков с прямоугольной кинематикой и с кинематикой в которой только одна ось вращения является активной. Функцию PLANE AXIAL можно также использовать если у станка только одна ось вращения является активной. Функцию PLANE RELATIV можно использовать после PLANE AXIAL если на станке допускаются определения пространственных углов. Следуйте указаниям инструкции по обслуживанию станка. 334 Программирование многоосевая обработка 1 11.2 PLANE-функция наклон плоскости обработки (ПО-опция 1) Параметры ввода Инкрементальный угол пространственный угол под которым в дальнейшем должна быть наклонена активная плоскость обработки (см. рис. справа вверху). С помощью Softkey выберите ось относительно которой будет наклонена плоскость. Диапазон ввода от -359.9999 до +359.9999 Продолжите работу перейдя к свойствам позиционирования (смотри Задать процедуру работы PLANE-функции при позиционировании на странице 336) Используемые сокращения Сокращение Значение RELATIV англ. relative относительно SPfi - SPB - SPC Пример NC-кадр 5 PLANE RELATIV SPB-45 Плоскость обработки через угол оси PLANE AXIAL (FCL 3-функция) Применение
