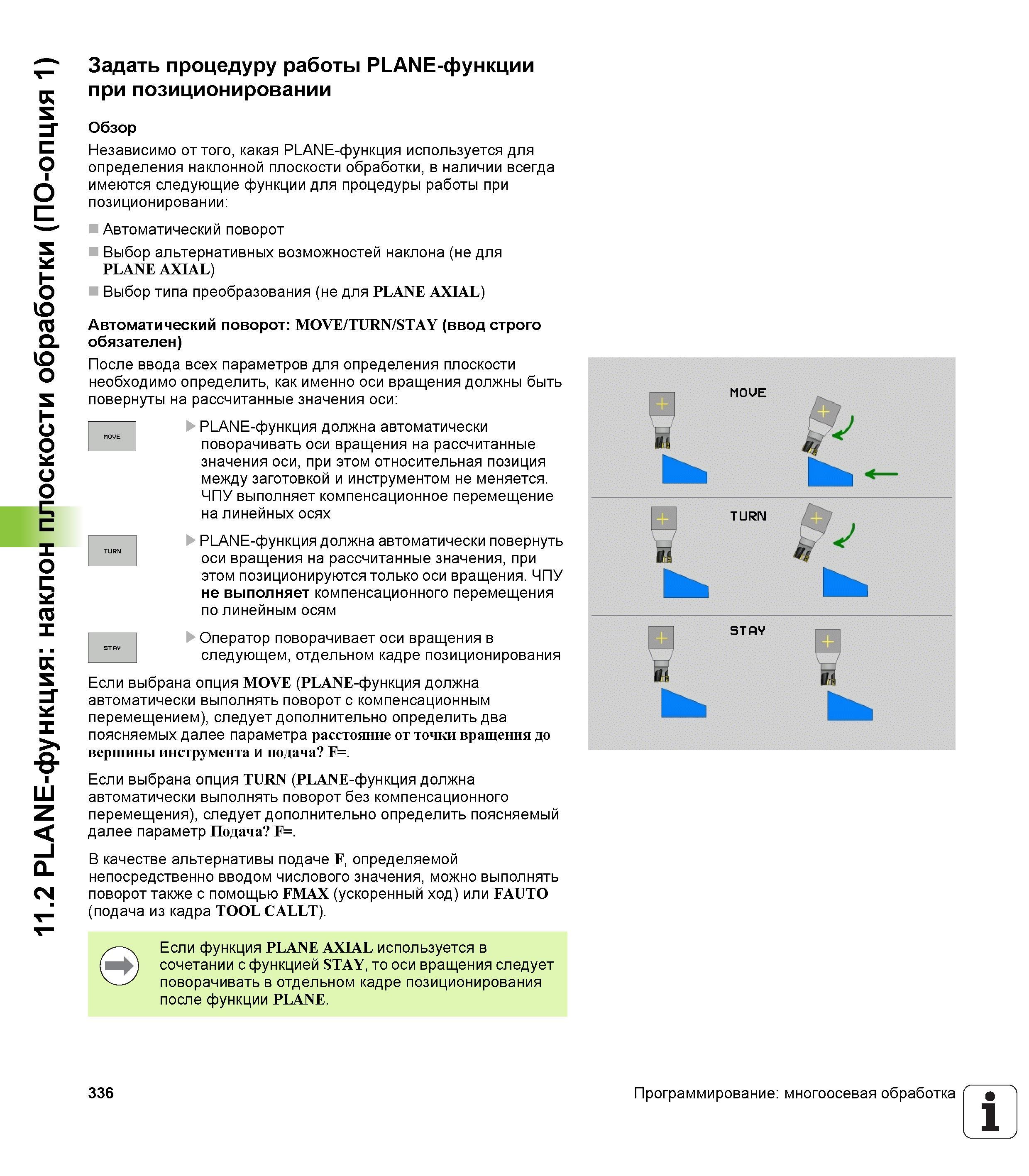

ЧПУ не выполняет компенсационного перемещения по линейным осям Оператор поворачивает оси вращения в следующем отдельном кадре позиционирования Если выбрана опция MOVE (PLANE-функция должна автоматически выполнять поворот с компенсационным перемещением) следует дополнительно определить два поясняемых далее параметра расстояние от точки вращения до вершины инструмента и подача F. Если выбрана опция TURN (PLANE-функция должна автоматически выполнять поворот без компенсационного перемещения) следует дополнительно определить поясняемый далее параметр Подача F. В качестве альтернативы подаче F определяемой непосредственно вводом числового значения можно выполнять поворот также с помощью FMAX (ускоренный ход) или FAUTO (подача из кадра TOOL CALLT). о TURN Л а Ь STfiV О g I Ь Если функция PLANE AXIAL используется в сочетании с функцией STAY то оси вращения следует поворачивать в отдельном кадре позиционирования после функции PLANE. 336 Программирование многоосевая обработка 1 11.2 PLANE-функция наклон плоскости обработки (ПО-опция 1) Задать процедуру работы PLANE-функции при позиционировании Обзор Независимо от того какая PLANE-функция используется для определения наклонной плоскости обработки в наличии всегда имеются следующие функции для процедуры работы при позиционировании Автоматический поворот Выбор альтернативных возможностей наклона (не для PLANE AXIAL) Выбор типа преобразования (не для PLANE AXIAL) Автоматический поворот MOVE TURN STAY (ввод строго обязателен) После ввода всех параметров для определения плоскости необходимо определить как именно оси вращения должны быть повернуты на рассчитанные значения оси PLANE-функция должна автоматически MOVE поворачивать оси вращения на рассчитанные значения оси при этом относительная позиция между заготовкой и инструментом не меняется. ЧПУ выполняет компенсационное перемещение на линейных осях PLANE-функция должна автоматически повернуть TURN оси вращения на рассчитанные значения при этом позиционируются только оси вращения.
