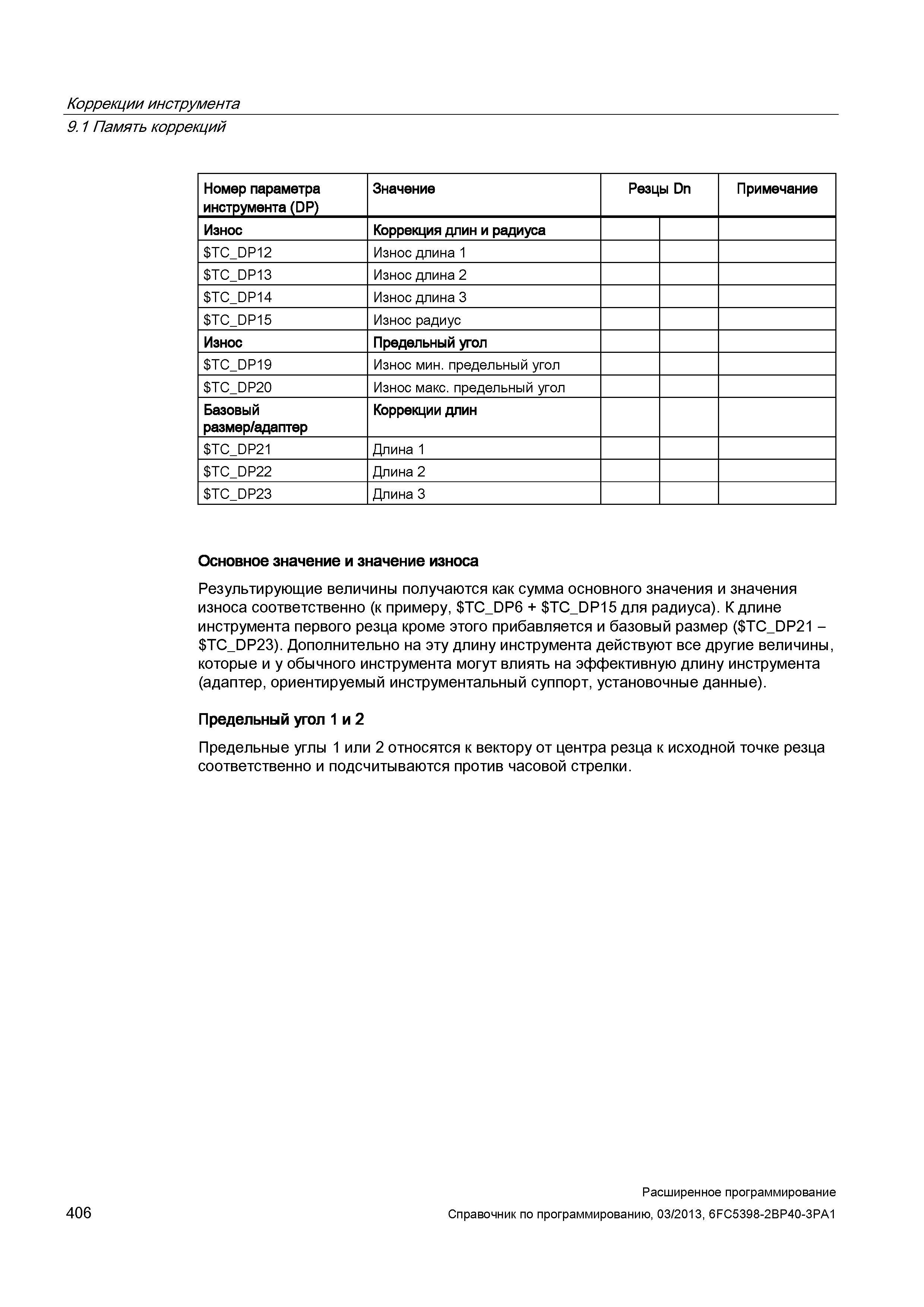

406 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование вер. 2013 Стр.406 |
|||||
Результирующие величины получаются как сумма основного значения и значения износа соответственно (к примеру, TРезультирующие величины получаются как сумма основного значения и значения износа соответственно (к примеру, TC_DP6 + TC_DP15 для радиуса). К длине инструмента первого резца кроме этого прибавляется и базовый размер ( TC_DP21 - TC_DP23). Дополнительно на эту длину инструмента действуют все другие величины, которые и у обычного инструмента могут влиять на эффективную длину инструмента (адаптер, ориентируемый инструментальный суппорт, установочные данные). Предельный угол 1 и 2 Предельные углы 1 или 2 относятся к вектору от центра резца к исходной точке резца соответственно и подсчитываются против часовой стрелки. 406 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 Коррекции инструмента 9.1 Память коррекций Номер параметра инструмента (DP) Значение Резцы Dn Примечание Износ Коррекция длин и радиуса TC_DP12 Износ длина 1 TC_DP13 Износ длина 2 TC_DP14 Износ длина 3 TC_DP15 Износ радиус Износ Предельный угол TC_DP19 Износ мин. предельный угол TC_DP20 Износ макс. предельный угол Базовый размер/адаптер Коррекции длин TC_DP21 Длина 1 TC_DP22 Длина 2 TC_DP23 Длина 3 Основное значение и значение износа |
|||||
