Для геометрических величин (к примеру, длина 1 или радиус) существует несколько компонентов записи

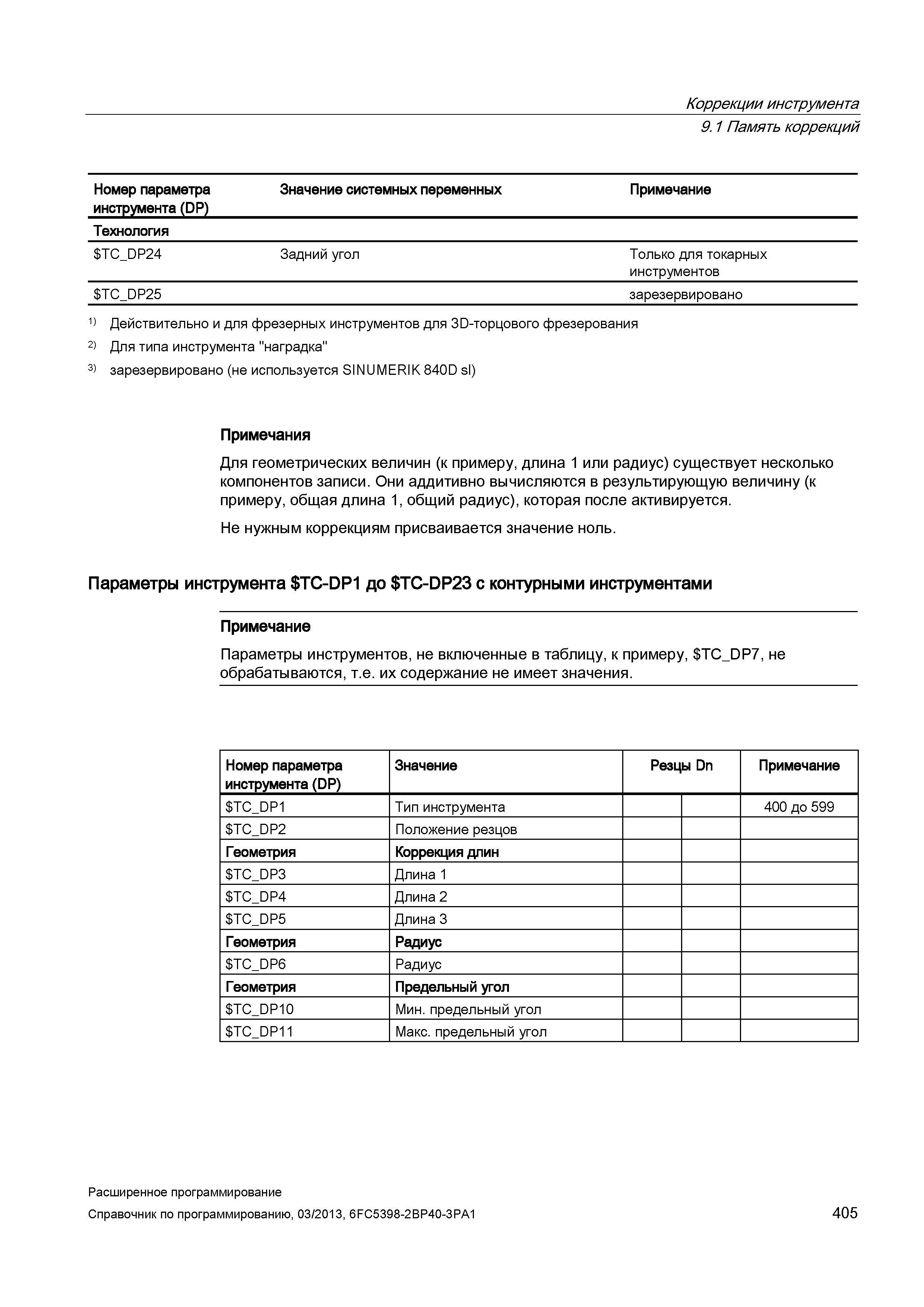

Для геометрических величин (к примеру, длина 1 или радиус) существует несколько компонентов записи _ Они аддитивно вычисляются в результирующую величину (к примеру, общая длина 1, общий радиус), которая после активируется. Не нужным коррекциям присваивается значение ноль. Параметры инструмента TC-DP1 до TC-DP23 с контурными инструментами Примечание Параметры инструментов, не включенные в таблицу, к примеру, TC_DP7, не обрабатываются, т.е. их содержание не имеет значения. Номер параметра инструмента (DP) Значение Резцы Dn Примечание TC_DP1 Тип инструмента 400 до 599 TC_DP2 Положение резцов Геометрия Коррекция длин TC_DP3 Длина 1 TC_DP4 Длина 2 TC_DP5 Длина 3 Геометрия Радиус TC_DP6 Радиус Геометрия Предельный угол TC_DP10 Мин. предельный угол TC_DP11 Макс. предельный угол Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 405 Коррекции инструмента 9.1 Память коррекций Номер параметра инструмента (DP) Значение системных переменных Примечание Технология TC_DP24 Задний угол Только для токарных инструментов TC_DP25 зарезервировано 1) Действительно и для фрезерных инструментов для 30-торцового фрезерования 2) Для типа инструмента "наградка" 3) зарезервировано (не используется SINUMERIK 840D sl) Примечания
