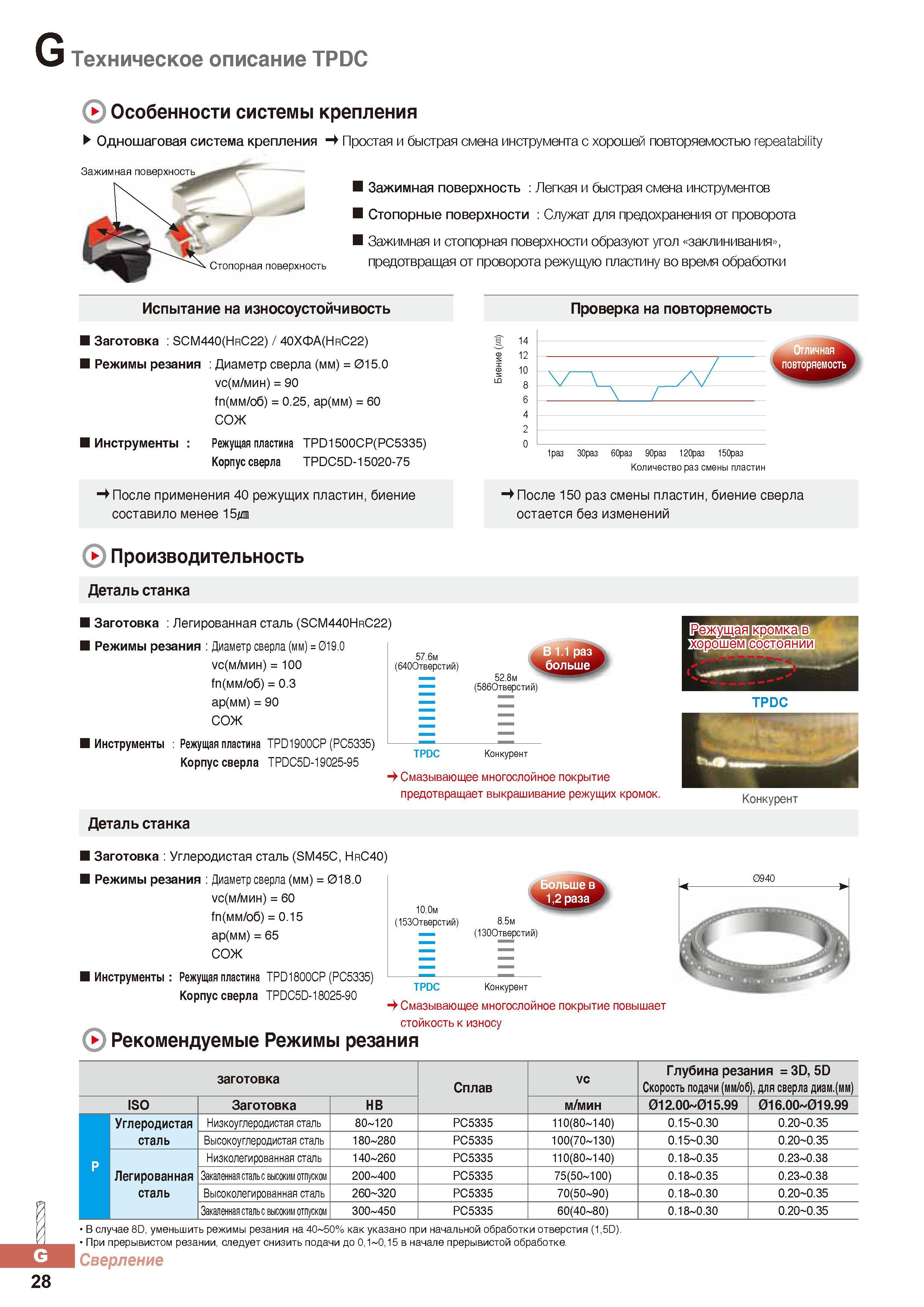

Результаты производственных испытаний сборных свёрл Korloy TPDC с механическим креплением сменной режущей твердосплавной головки на износоустойчивость _ Заготовка SCM440(HrC22) / 40XOA(HrC22) Режимы резания Диаметр сверла (мм) = 015.0 vc(m/mmh) = 90 fn(MM/o6) = 0.25, ар(мм) = 60 СОЖ Инструменты Режущаяпластина TPD1500CP(PC5335) Корпуссверла TPDC5D-15020-75 После применения 40 режущих пластин, биение составило менее 15/лп Проверка на повторяемость 14 12 10 ) ЗОраз бОраз 90раз 120раз 150раз Количество раз смены пластин После 150 раз смены пластин, биение сверла остается без изменений Производительность Деталь станка Заготовка Легированная сталь (SCM440HrC22) Режимы резания Диаметр сверла (мм) = 019.0 vc(m/mmh) = 100 fn(MM/o6) = 0.3 ар(мм) = 90 СОЖ Инструменты Режущаяпластина TPD1900CP(РС5335) Корпуссверла TPDC5D-19025-95 Деталь станка 57.6м (6400тверстий) 52.8м (5860тверстий) TPDC TPDC Конкурент Смазывающее многослойное покрытие предотвращает выкрашивание режущих кромок. Конкурент Заготовка Углеродистая сталь (SM45C, HrC40) Режимы резания Диаметр сверла (мм) = 018.0 vc(m/mmh) = 60 fn(MM/o6) = 0.15 ар(мм) = 65 СОЖ Инструменты: Режущаяпластина TPD1800CP(РС5335) Корпуссверла TPDC5D-18025-90 10.0м (1530тверстий) ГЛПАП 8.5м (1300тверстий) TPDC Конкурент Смазывающее многослойное покрытие повышает стойкость к износу ( Рекомендуемые Режимы резания заготовка Сплав vc Глубина резания = 3D, 5D Скорость подачи (мм/об), для сверла диам.(мм) ISO Заготовка HB м/мин 012.OO 015.99 016.OO 019.99 Углеродистая Низкоуглеродистая сталь 80-120 РС5335 110(80-140) 0.15 0.30 0.20 0.35 сталь Высокоуглеродистая сталь 180-280 РС5335 100(70-130) 0.15 0.30 0.20 0.35 P P Низколегированная сталь 140-260 РС5335 110(80-140) 0.18-0.35 0.23-0.38 Легированная Закаленная сталь с высоким отпуском 200-400 РС5335 75(50-100) 0.18-0.35 0.23-0.38 сталь Высоколегированная сталь 260 320 РС5335 70(50-90) 0.18-0.30 0.20 0.35 Закаленная сталь с высоким отпуском 300-450 РС5335 60(40-80) 0.18-0.30 0.20 0.35 .1 В случае 8D, уменьшить режимы резания на 40 50% как указано при начальной обработки отверстия (1.5D). При прерывистом резании, следует снизить подачи до 0,1 0,15 в начале прерывистой обработке. Сверление 28 Техническое описание TPDC 0 Особенности системы крепления Одношаговая система крепления Простая и быстрая смена инструмента с хорошей повторяемостью repeatability Зажимная поверхность Зажимная поверхность Легкая и быстрая смена инструментов Стопорные поверхности Служат для предохранения от проворота Зажимная и стопорная поверхности образуют угол заклинивания стопорная поверхность предотвращая от проворота режущую пластину во время обработки
