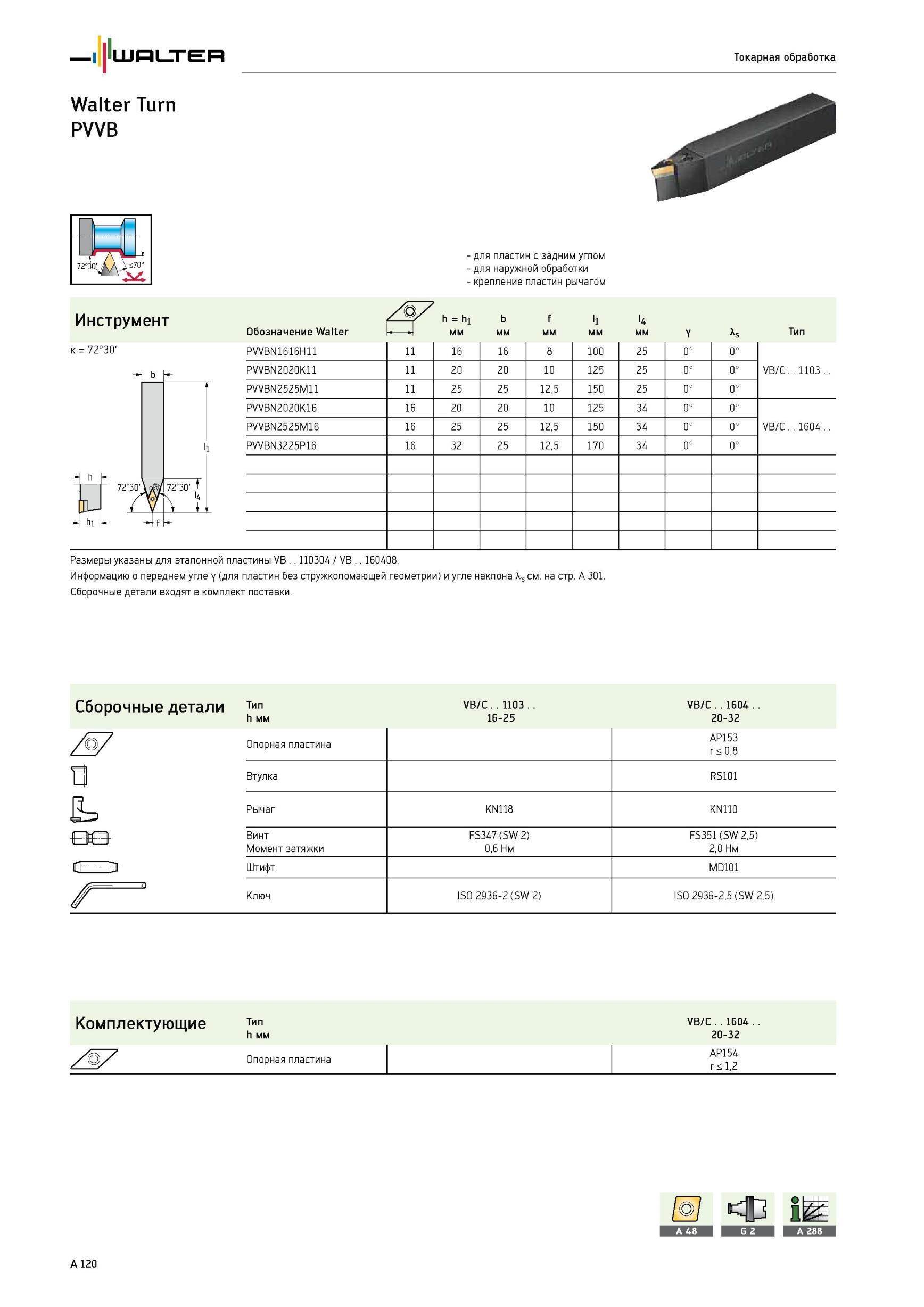

124 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.A120
|
Резцы Walter Turn PVVB для пластин с задним углом для наружной обработки крепление пластин рычагом h hi b f li l4 Обозначение U 4 мм у As Тип PVVBN1616H11 11
Резцы Walter Turn PVVB для пластин с задним углом для наружной обработки крепление пластин рычагом h hi b f li l4 Обозначение U 4 мм у As Тип PVVBN1616H11 11 16 16 8 100 25 0° 0° VB/C. 1103.. PVVBN2020K11 11 20 20 10 125 25 0° 0° PVVBN2525M11 11 25 25 12,5 150 25 0° 0° PVVBN2020K16 16 20 20 10 125 34 0° 0° VB/C 1604 PVVBN2525M16 16 25 25 12,5 150 34 0° 0° PVVBN3225P16 16 32 25 12,5 170 34 0° 0° Размеры указаны для эталонной пластины VB 110304 / VB 160408. Информацию о переднем угле y (для пластин без стружколомающей геометрии) и угле наклона \s см. на стр. A 301. Сборочные детали входят в комплект поставки. Сборочные детали Тип h мм VB/C 1103 16-25 VB/C..1604 20-32 Z 7 Опорная пластина AP153 r 0,8 а Втулка RS101 Рычаг KN118 KN110 Винт FS347 (SW 2) FS351 (SW 2,5) Момент затяжки 0,6 Нм 2,0 Нм Штифт MD101 Ключ ISO 2936-2 (SW 2) ISO 2936-2,5 (SW 2,5) Комплектующие Тип h мм Опорная пластина VB/C..1604 20-32 AP154 r 1,2 Инструмент к 72°30‘ Токарная обработка
|
