Наружные токарные сборные резцы Walter Turn SVVBN нейтрального исполнения для точения заготовок по сложнопрофильной траектории Главный угол в плане 72°30'

Наружные токарные сборные резцы Walter Turn SVVBN нейтрального исполнения для точения заготовок по сложнопрофильной траектории Главный угол в плане 72°30'

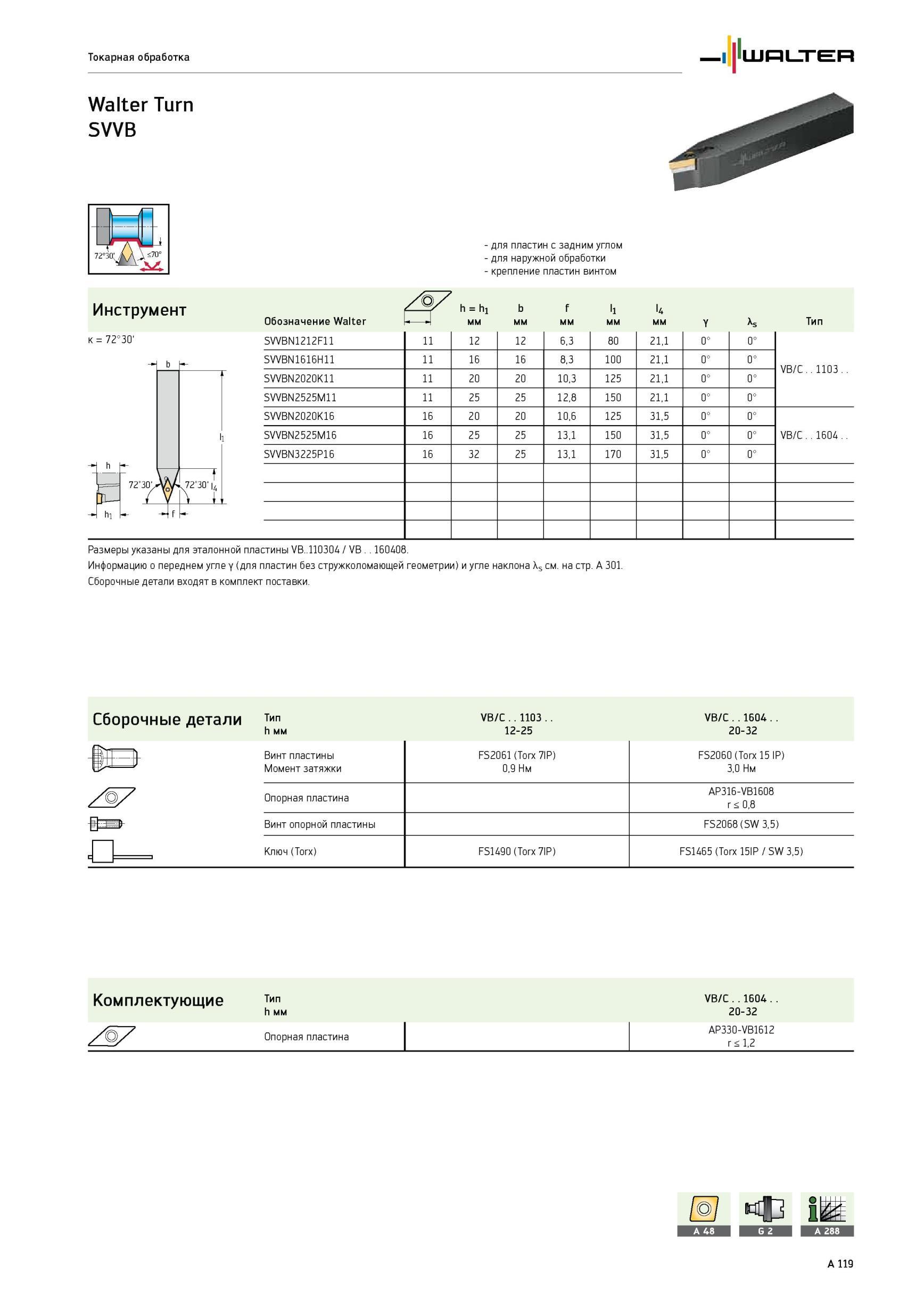

Наружные токарные сборные резцы Walter Turn SVVBN нейтрального исполнения для точения заготовок по сложнопрофильной траектории Главный угол в плане 72°30' _ градусов Металлорежущий инструмент для сменных твердосплавных режущих пластин с задним углом Обозначение Walter 1 мм Y As Тип SVVBN1212F11 11 12 12 6,3 80 21,1 0° 0° VB/C..1103.. SVVBN1616H11 11 16 16 8,3 100 21,1 0° 0° SVVBN2020K11 11 20 20 10,3 125 21,1 0° 0° SVVBN2525M11 11 25 25 12,8 150 21,1 0° 0° SVVBN2020K16 16 20 20 10,6 125 31,5 0° 0° VB/C..1604 SVVBN2525M16 16 25 25 13,1 150 31,5 0° 0° SVVBN3225P16 16 32 25 13,1 170 31,5 0° 0° Размеры указаны для эталонной пластины VB..110304 / VB 160408. Информацию о переднем угле y (для пластин без стружколомающей геометрии) и угле наклона \s см. на стр. A 301. Сборочные детали входят в комплект поставки. Сборочные детали Тип h мм VB/C..1103. 12-25 VB/C..1604. 20-32 Винт пластины FS2061 (Torx 7IP) FS2060 (Torx 15 IP) Момент затяжки 0,9 Нм 3,0 Нм AP316-VB1608 ипорная пластина r 0,8 Винт опорной пластины FS2068 (SW 3,5) Ключ (Torx) FS1490 (Torx 7IP) FS1465 (Torx 15IP / SW 3,5) Комплектующие Тип h мм Опорная пластина VB/C..1604 20-32 AP330-VB1612 r 1,2 119 Токарная обработка для наружной обработки крепление пластин винтом Инструмент h h1 b f l1 l4
