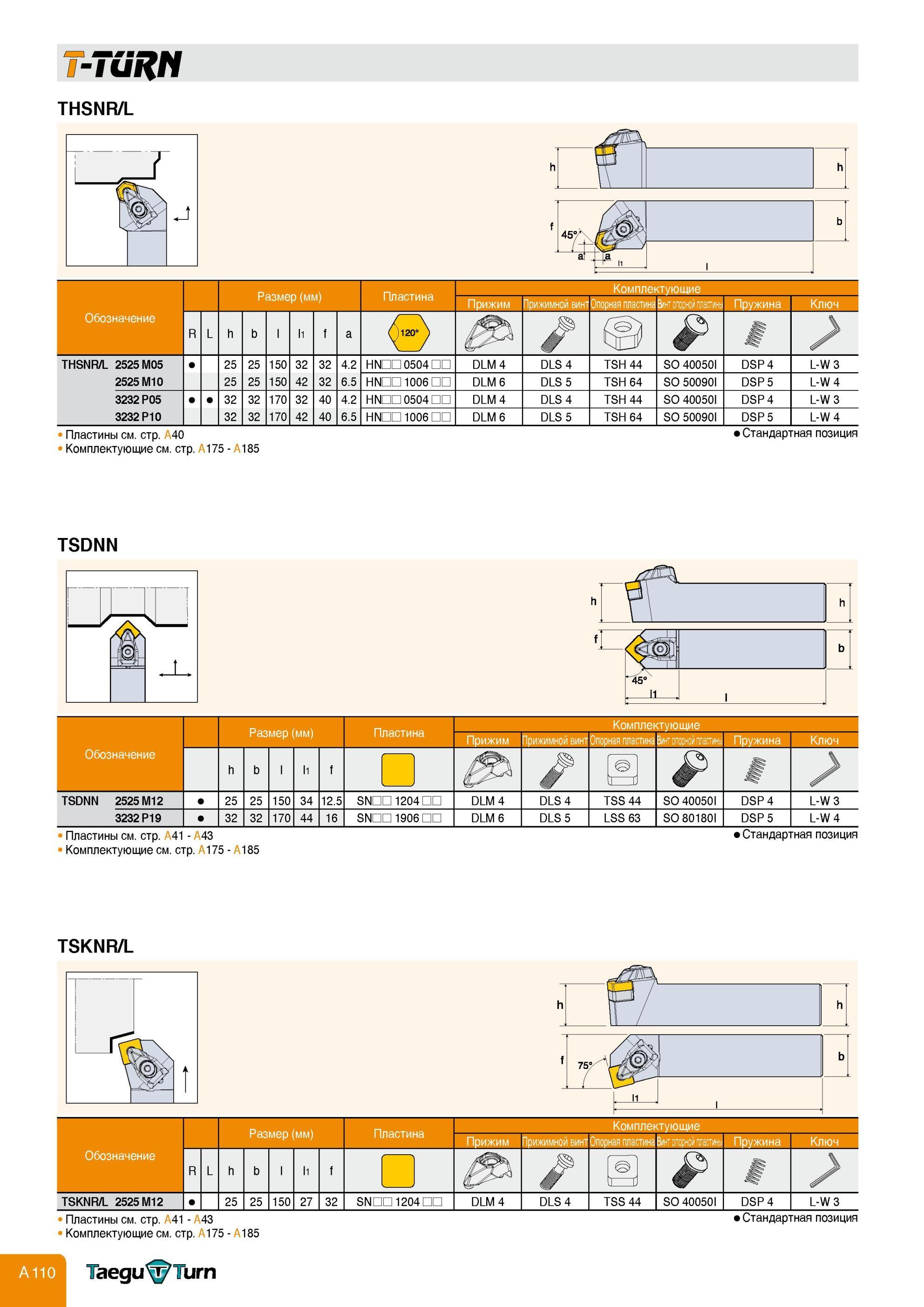

Резцы Taegutec со сменными токарными режущими пластинами для наружного точения Крепление СРП прижимом сверху за отверстие Обозначение Размеры THSNR/L 2525

Резцы Taegutec со сменными токарными режущими пластинами для наружного точения Крепление СРП прижимом сверху за отверстие Обозначение Размеры THSNR/L 2525 M05 TURN THSNR/L Комплектующие Обозначение PI Размер (мм) Пластина Прижим Прижимной винт Опорная пластина Винт опорной пластины Пружина Ключ R L h b l1 f a (5°jCoj f THSNR/L 2525 M05 25 25 150 32 32 4.2 НЮ 0504 DLM 4 DLS 4 TSH 44 SO 40050I DSP 4 L-W 3 2525M10 25 25 150 42 32 6.5 HND 1006 DLM 6 DLS 5 TSH 64 SO 50090I DSP 5 L-W 4 3232 P05 32 32 170 32 40 4.2 НЮ 0504 DLM 4 DLS 4 TSH 44 SO 40050I DSP 4 L-W 3 3232P10 32 32 170 42 40 6.5 HND 1006 DLM 6 DLS 5 TSH 64 SO 50090I DSP 5 L-W 4 Пластины см. стр. A40 Комплектующие см. стр. A175 - A185 Стандартная позиция TSDNN Раз мер ( мм) ласти на Прижим Прижимной винт Опор Комплектующие ная пластина Винт опорной пластины Пружина Ключ Обозначен ие h b l1 f 0k # TSDNN 2525 M12 25 25 150 34 12.5 SB 1204 DLM 4 DLS 4 TSS 44 SO 40050I DSP 4 L-W 3 3232P19 32 32 170 44 16 SB 1906 DLM 6 DLS 5 LSS 63 SO 80180I DSP 5 L-W 4 Пластины см. стр. A41 - A43 Стандартная позиция Комплектующие см. стр. A175 - A185 TSKNR/L f 75° Обозначение TSKNR/L 2525 M12 Размер (мм) Пластина 25 25 150 27 32 SN 1204 Комплектующие Прижим Прижимной винт Опорная пластина Винт опорной пластины Пружина DLM 4 DLS 4 TSS 44 SO 40050I DSP 4 L-W 3 Пластины см. стр. A41 - A43 Комплектующие см. стр. A175 - A185 TaeguTurn Стандартная позиция Ключ R L h b
