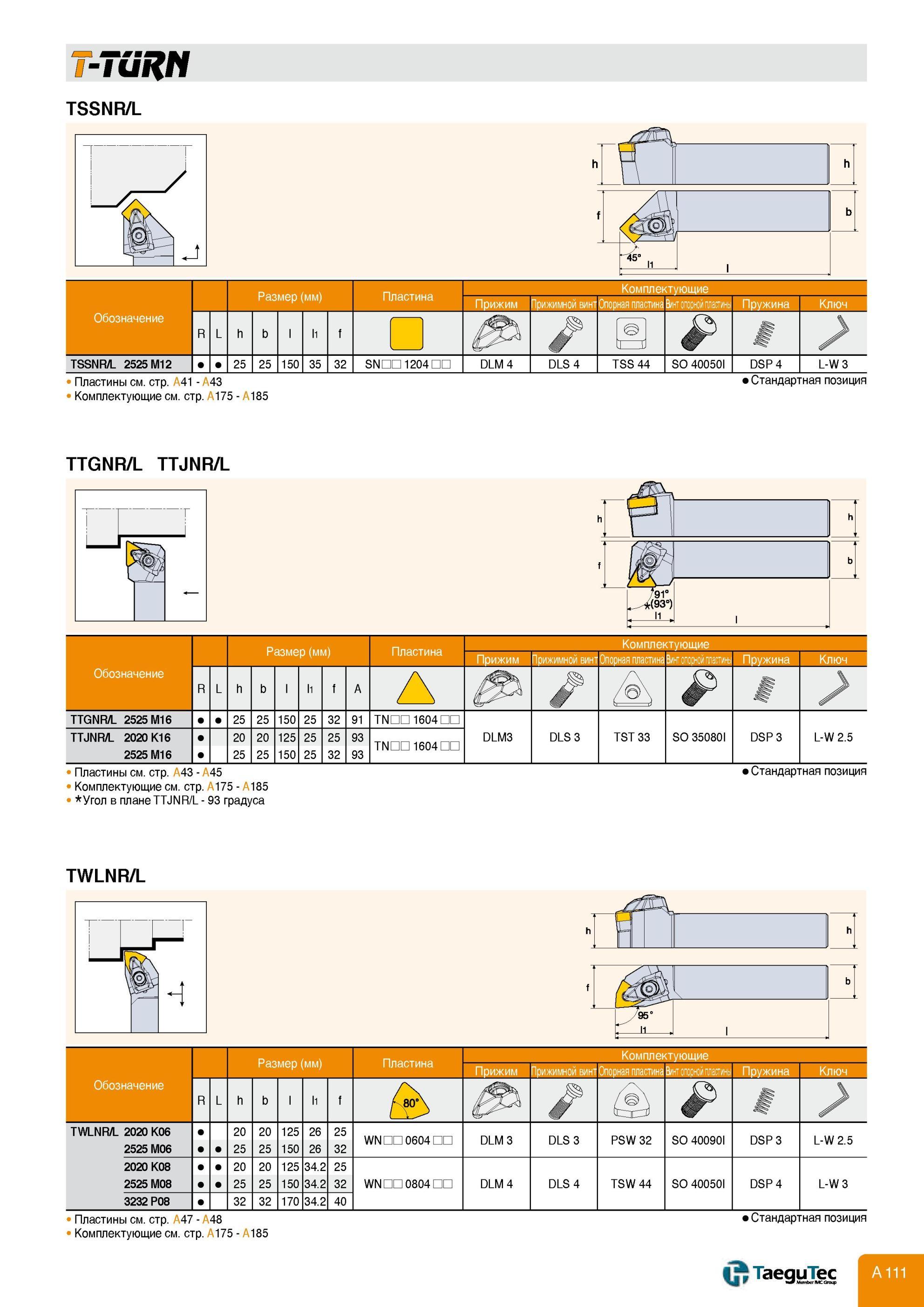

Проходные токарные резцы Taegutec TTGNR/L TTJNR/L со сменными твердосплавными режущими пластинами для наружного точения Крепление СРП прижимом сверху за отверстие Обозначение Размер (мм) Пластина Комплектующие Прижим Прижимной винтОпорная пластина Винт опорной пластинь Пружина Ключ Обозначение TTGNR/L 2525 M16 R L h b l1 f A A 0b /\ 25 25 150 25 32 91 TN 1604 DLM3 DLS 3 TST 33 SO 35080I DSP 3 L-W 2.5 TTJNR/L 2020 K16 2525 M16 20 25 20 25 125 150 25 25 25 32 93 93 TN 1604 Пластины см. стр. A43 - A45 Стандартная позиция Комплектующие см. стр. A175 - A185 Угол в плане TTJNR/L - 93 градуса TWLNR/L 0k b rY 1 Размер (мм) Пластина Прижим Комплектующие Прижимной винт Опорная пластина Винт опорной пластины Пружина Ключ Обозначение R L h b l1 f 4S TWLNR/L 2020 K06 20 20 125 26 25 WN 0604 DLM 3 DLS 3 PSW 32 SO 40090I DSP 3 L-W 2.5 2525 M06 25 25 150 26 32 2020 K08 20 20 125 34.2 25 2525 M08 25 25 150 34.2 32 WN 0804 DLM 4 DLS 4 TSW 44 SO 40050I DSP 4 L-W 3 3232 P08 32 32 170 34.2 40 Пластины см. стр. A47 - A48 Комплектующие см. стр. A175 - A185 Стандартная позиция TaeguTec VJ 0 Member IMC aoj TSSNR/L 2525 M12 TURN TSSNR/L Комплектую щие Прижим Прижимной винт Опорная пластина Винт оп орной пластины Пружина Ключ Обозначение TSSNR/L 2525 M12 Размер (мм) Пластина 25 25 150 35 32 SN 1204 DLM 4 DLS 4 TSS 44 SO 40050I DSP 4 L-W 3 Пластины см. стр. A41 - A43 Комплектующие см. стр. A175 - A185 Стандартная позиция R L h b TTGNR/L TTJNR/L
