Резцы Iscar со сменными режущими пластинами для точения и растачивания Общий вид Область применения Комплектующие и запасные части Токарный металлорежущий инструмент Каталог ISCAR 2015 Новый инструмент Стр. 32 0034 Lab2u

Обновлено 2020-06-19 05:28:45

Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding ISCAR \| Каталог ISCAR 2015 Новая продукция для металлообработки (Всего 324 стр.)

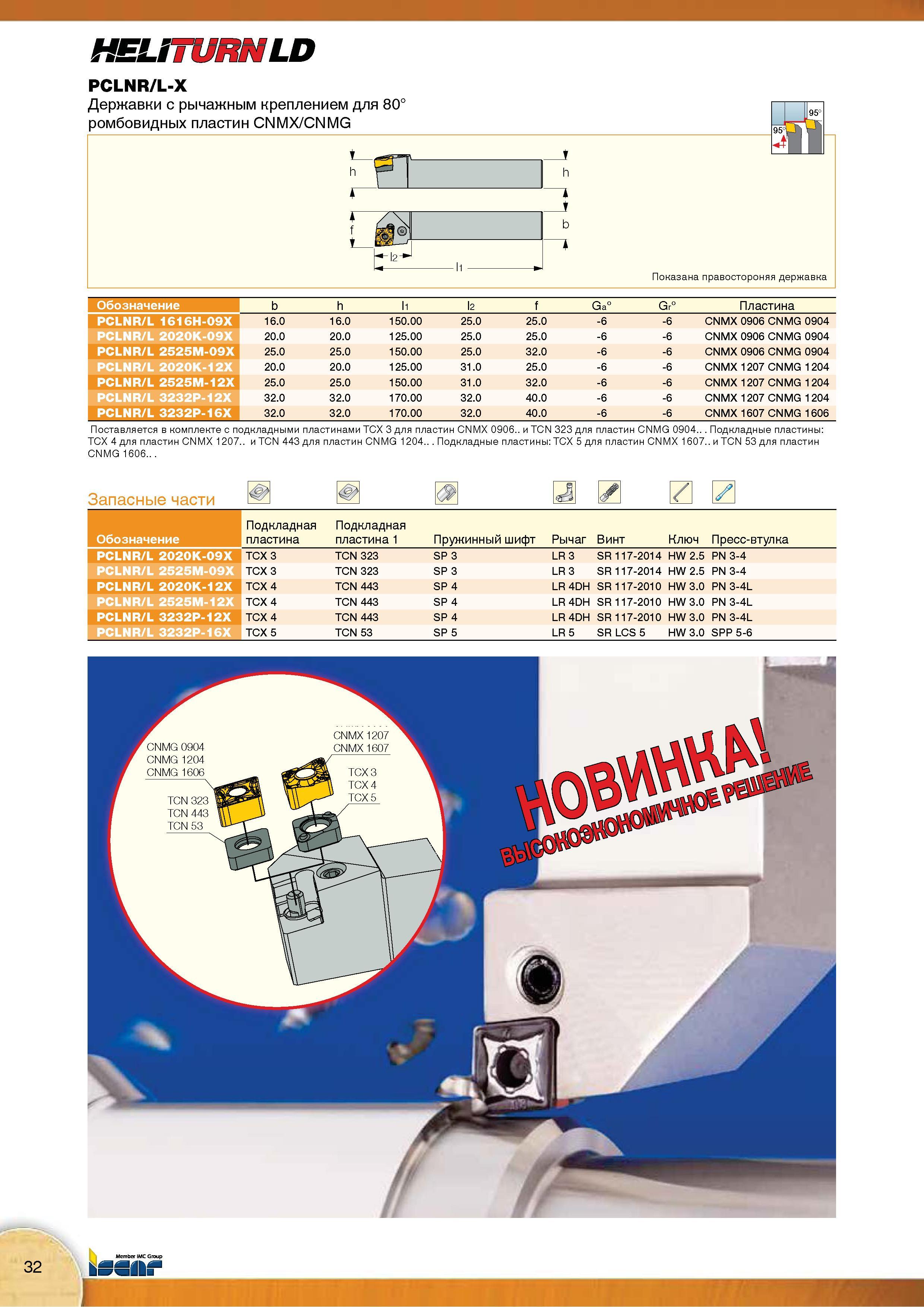

Резцы Iscar со сменными режущими пластинами для точения и растачивания Общий вид Область применения Комплектующие и запасные части Токарный металлорежущий инструмент 34 Каталог ISCAR 2015 Новая продукция для металлообработки Режущий инструмент и оснастка Стр.32
Резцы Iscar со сменными режущими пластинами для точения и растачивания Общий вид Область применения Комплектующие и запасные части Токарный металлорежущий инструмент Резцы Iscar со сменными режущими пластинами для точения и растачивания Общий вид Область применения Комплектующие и запасные части Токарный металлорежущий инструмент с призматическим хвостовиком Наружные резцы Iscar для ромбических негативных режущих пластин Поставляется в комплекте с подкладными пластинами ТСХ 3 для пластин CNMX 0906 и TCN 323 для пластин CNMG 0904 Подкладные пластины ТСХ 4 для пластин CNMX 1207 и TCN 443 для пластин CNMG 1204 Подкладные пластины ТСХ 5 для пластин CNMX 1607 и TCN 53 для пластин CNMG 1606 Запасные части Обозначение Подкладная пластина Подкладная пластина 1 Пружинный шифт Рычаг Винт Ключ Пресс-втулка PCLNR/L 2020K-09X техз TCN 323 SP 3 LR3 SR 117-2014 HW 2.5 PN 3-4 PCLNR/L 2525M-09X техз TCN 323 SP 3 LR3 SR 117-2014 HW 2.5 PN 3-4 PCLNR/L 2020K-12X тех 4 TCN 443 SP 4 LR 4DH SR 117-2010 HW3.0 PN 3-4L PCLNR/L 2525M-12X тех 4 TCN 443 SP 4 LR 4DH SR 117-2010 HW3.0 PN 3-4L PCLNR/L 3232P-12X тех 4 TCN 443 SP 4 LR 4DH SR 117-2010 HW3.0 PN 3-4L PCLNR/L 3232P-16X тех 5 TCN 53 SP 5 LR5 SR LCS 5 HW3.0 SPP 5-6 32 Member IMC Group мвнн HELITURNLD PCLNR/L-X ЫШ1 М b h И 2 f Ga° Gr° Пластина PCLNR/L 1616Н-09Х 16.0 16.0 150.00 25.0 25.0 -6 -6 CNMX 0906 CNMG 0904 PCLNR/L 2020К-09Х 20.0 20.0 125.00 25.0 25.0 -6 -6 CNMX 0906 CNMG 0904 PCLNR/L 2525М-09Х 25.0 25.0 150.00 25.0 32.0 -6 -6 CNMX 0906 CNMG 0904 PCLNR/L 2020К-12Х 20.0 20.0 125.00 31.0 25.0 -6 -6 CNMX 1207 CNMG 1204 PCLNR/L 2525М-12Х 25.0 25.0 150.00 31.0 32.0 -6 -6 CNMX 1207 CNMG 1204 PCLNR/L 3232Р-12Х 32.0 32.0 170.00 32.0 40.0 -6 -6 CNMX 1207 CNMG 1204 PCLNR/L 3232Р-16Х 32.0 32.0 170.00 32.0 40.0 -6 -6 CNMX 1607 CNMG 1606
См.также / See also :

Соотношение твердостей Таблица / Hardness equivalent table			Аналоги марок стали / Workpiece material conversion table
Отклонение размера детали / Fit tolerance table			Перевод оборотов в скорость / Surface speed to RPM conversion
Диаметр под резьбу / Tap drill sizes			Виды резьбы в машиностроении / Thread types and applications
Дюймы в мм Таблица / Inches to mm Conversion table			Современные инструментальные материалы / Cutting tool materials

Резцы Iscar со сменными режущими пластинами для точения и растачивания

Каталог ISCAR 2015 Новая продукция для металлообработки (Всего 324 стр.)

31 Твердосплавный металлорежущий инструмент Двухсторонние сменные пластины Iscar HELITURNLD WNMX-M3/4PW со спиральной режущей кромкой для производительного точения	32 Токарный металлорежущий израильский инструмент Двухсторонние 80° ромбовидные многогранные пластины Iscar HELITURNLD CNMX-M3/4PW со спиральной режущей кромкой	33 Двухсторонние трехгранные токарные пластины Iscar HELITURNLD TNMX-M3/4PW со спиральной режущей кромкой для производительного точения сталей	35 Токарные сборные державки Iscar с углом в плане 45° для двухсторонних квадратных пластин Металлорежущий инструмент для продольного и торцевого точения	36 Токарные проходные резцы Iscar PTGNR/L-X со сменными режущими треугольными пластинами из твердого сплава Эскиз с основными размерами Обозначение товарных позиций	37 Растачивание на токарном металлообрабатывающем оборудовании Расточные сборные резцы Iscar HELITURNLD A/S-PCLNR/L-X/G с рычажным креплением сменных режущих пластин
