Растачивание на токарном металлообрабатывающем оборудовании Расточные сборные резцы Iscar HELITURNLD A/S-PCLNR/L-X/G с рычажным креплением сменных режущих пластин

Растачивание на токарном металлообрабатывающем оборудовании Расточные сборные резцы Iscar HELITURNLD A/S-PCLNR/L-X/G с рычажным креплением сменных режущих пластин

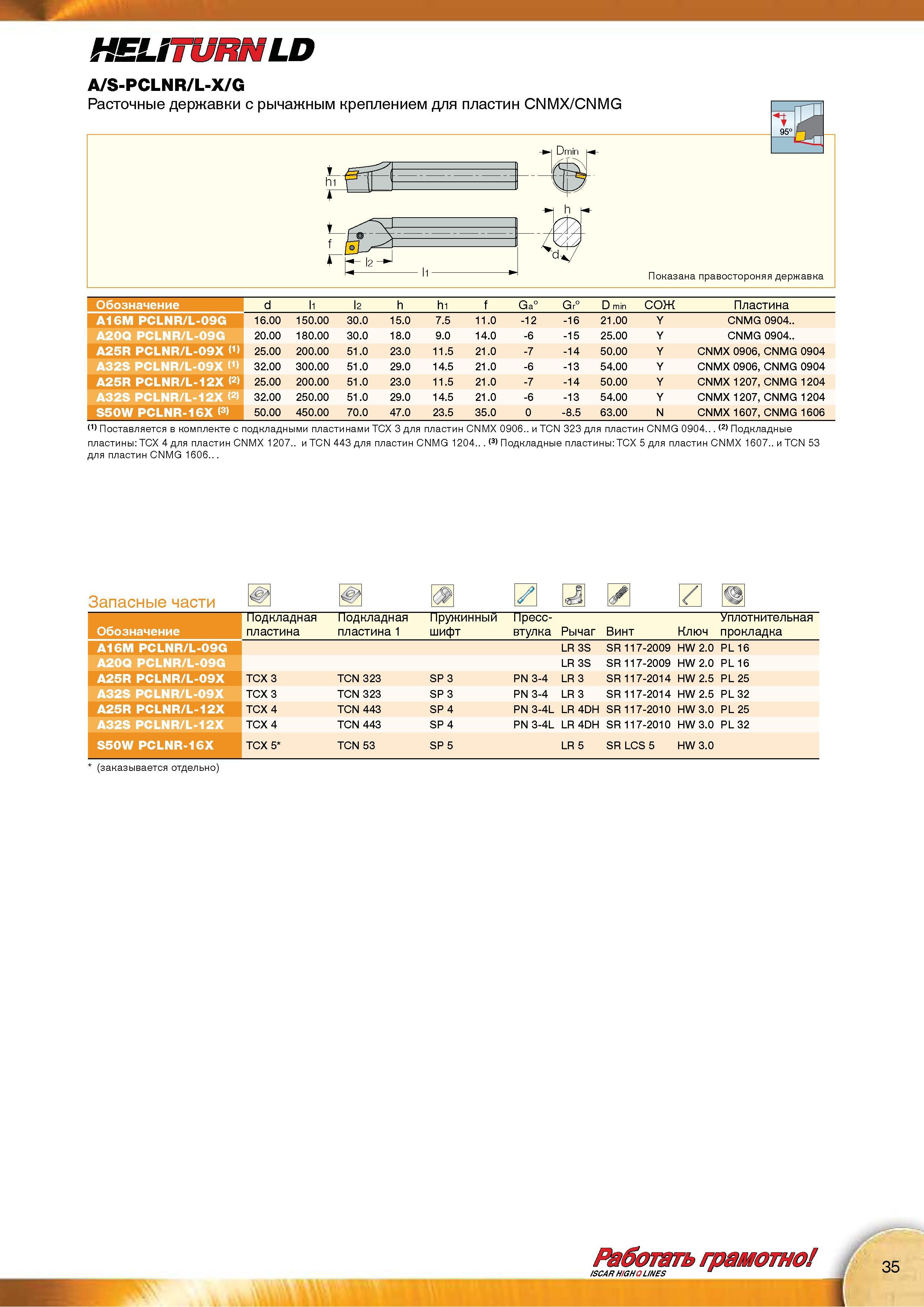

Растачивание на токарном металлообрабатывающем оборудовании Расточные сборные резцы Iscar HELITURNLD A/S-PCLNR/L-X/G с рычажным креплением сменных режущих пластин _ твердосплавных CNMX/CNMG Показана правостороняя державка Обозначение d и 2 h hi f Ga° Gr° D min СОЖ Пластина Д16М PCLNR/L-09G 16.00 150.00 30.0 15.0 7.5 11.0 -12 -16 21.00 Y CNMG 0904 A20Q PCLNR/L-09G 20.00 180.00 30.0 18.0 9.0 14.0 -6 -15 25.00 Y CNMG 0904 A25R PCLNR/L-09X 25.00 200.00 51.0 23.0 11.5 21.0 -7 -14 50.00 Y CNMX 0906, CNMG 0904 A32S PCLNR/L-09X 32.00 300.00 51.0 29.0 14.5 21.0 -6 -13 54.00 Y CNMX 0906, CNMG 0904 A25R PCLNR/L-12X <2> 25.00 200.00 51.0 23.0 11.5 21.0 -7 -14 50.00 Y CNMX 1207, CNMG 1204 A32S PCLNR/L-12X <2> 32.00 250.00 51.0 29.0 14.5 21.0 -6 -13 54.00 Y CNMX 1207, CNMG 1204 S50W PCLNR-16X 50.00 450.00 70.0 47.0 23.5 35.0 0 -8.5 63.00 N CNMX 1607, CNMG 1606 Поставляется в комплекте с подкладными пластинами ТСХ 3 для пластин CNMX 0906 и TCN 323 для пластин CNMG 0904 Подкладные пластины ТСХ 4 для пластин CNMX 1207 и TCN 443 для пластин CNMG 1204 Подкладные пластины:ТСХ 5 для пластин CNMX 1607 и TCN 53 для пластин CNMG 1606 Запасные части Обозначение 11одкладная пластина 11одкладная пластина 1 11рушинный шифт Ipecc-втулка Рычаг Винт Ключ Уплотнительная прокладка A16M PCLNR/L-09G LR 3S SR 117-2009 HW 2.0 PL 16 A20Q PCLNR/L-09G LR 3S SR 117-2009 HW 2.0 PL 16 A25R PCLNR/L-09X техз TCN 323 SP 3 PN 3-4 LR 3 SR 117-2014 HW 2.5 PL 25 A32S PCLNR/L-09X техз TCN 323 SP 3 PN 3-4 LR 3 SR 117-2014 HW 2.5 PL32 A25R PCLNR/L-12X тех 4 TCN 443 SP 4 PN 3-4L LR 4DH SR 117-2010 HW 3.0 PL 25 A32S PCLNR/L-12X тех 4 TCN 443 SP 4 PN 3-4L LR 4DH SR 117-2010 HW 3.0 PL32 S50W PCLNR-16X тех 5 TCN 53 SP 5 LR 5 SR LCS 5 HW 3.0 (заказывается отдельно) Работать грамотно ISCAR H/GHQ LINES
