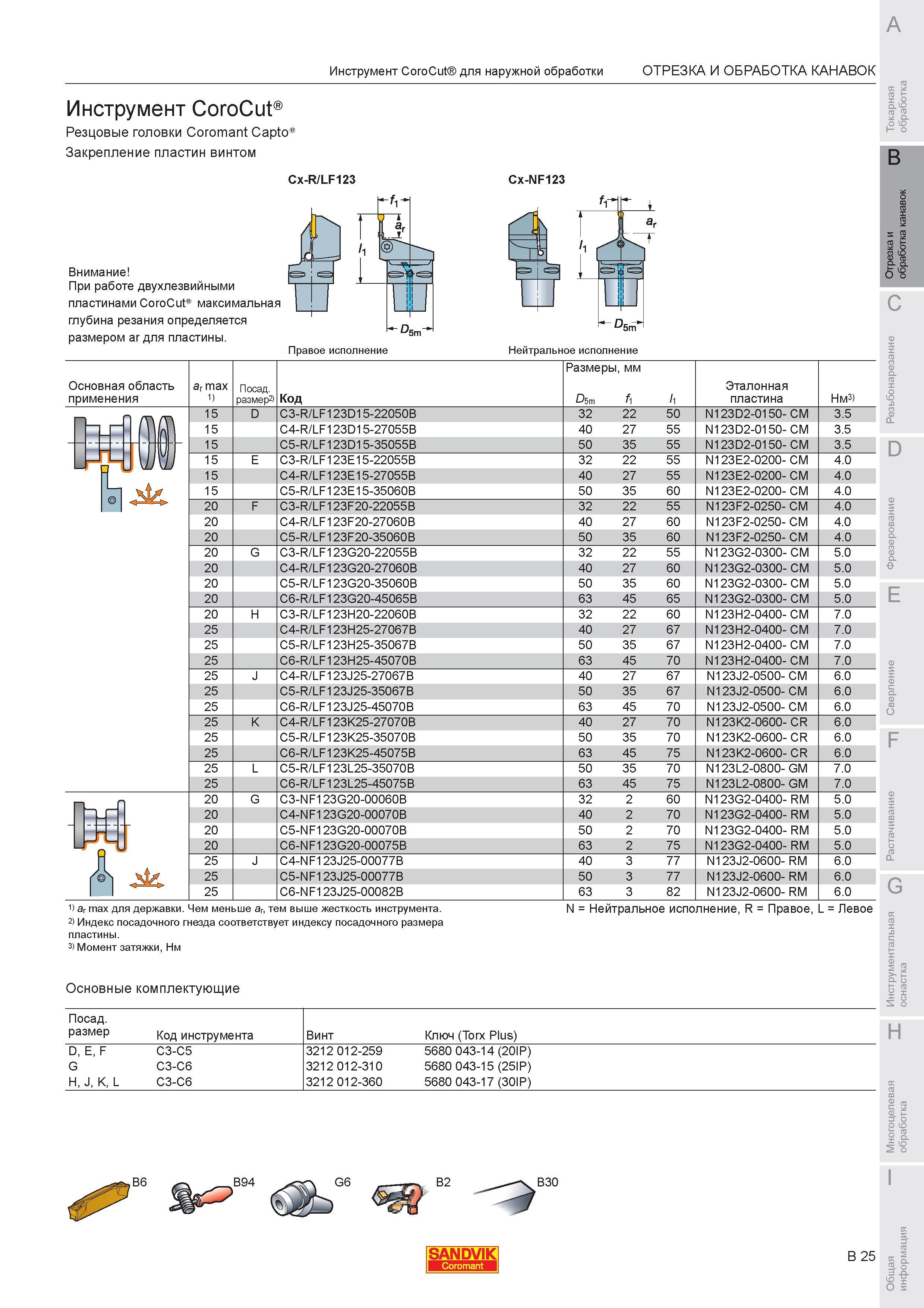

Резцовые головки Sandvik CoroCut Coromant Capto Закрепление пластин винтом Cx-R/LF123 Cx-NF123 При работе двухлезвийными пластинами CoroCut максимальная глубина резания определяется размером ar для пластины. Правое исполнение Нейтральное исполнение Основная область применения ar max i) nf о 8 5 S. Код Размеры мм Dbm fi l Эталонная пластина Нм 15 D C3-R/LF123D15-22050B 32 22 50 N123D2-0150- CM 3.5 15 C4-R/LF123D15-27055B 40 27 55 N123D2-0150- CM 3.5 15 C5-R/LF123D15-35055B 50 35 55 N123D2-0150- CM 3.5 15 E C3-R/LF123E15-22055B 32 22 55 N123E2-0200- CM 4.0 15 C4-R/LF123E15-27055B 40 27 55 N123E2-0200- CM 4.0 15 C5-R/LF123E15-35060B 50 35 60 N123E2-0200- CM 4.0 20 F C3-R/LF123F20-22055B 32 22 55 N123F2-0250- CM 4.0 20 C4-R/LF123F20-27060B 40 27 60 N123F2-0250- CM 4.0 20 C5-R/LF123F20-35060B 50 35 60 N123F2-0250- CM 4.0 20 G C3-R/LF123G20-22055B 32 22 55 N123G2-0300- CM 5.0 20 C4-R/LF123G20-27060B 40 27 60 N123G2-0300- CM 5.0 20 C5-R/LF123G20-35060B 50 35 60 N123G2-0300- CM 5.0 20 C6-R/LF123G20-45065B 63 45 65 N123G2-0300- CM 5.0 20 H C3-R/LF123H20-22060B 32 22 60 N123H2-0400- CM 7.0 25 C4-R/LF123H25-27067B 40 27 67 N123H2-0400- CM 7.0 25 C5-R/LF123H25-35067B 50 35 67 N123H2-0400- CM 7.0 25 C6-R/LF123H25-45070B 63 45 70 N123H2-0400- CM 7.0 25 J C4-R/LF123J25-27067B 40 27 67 N123J2-0500- CM 6.0 25 C5-R/LF123J25-35067B 50 35 67 N123J2-0500- CM 6.0 25 C6-R/LF123J25-45070B 63 45 70 N123J2-0500- CM 6.0 25 K C4-R/LF123K25-27070B 40 27 70 N123K2-0600- CR 6.0 25 C5-R/LF123K25-35070B 50 35 70 N123K2-0600- CR 6.0 25 C6-R/LF123K25-45075B 63 45 75 N123K2-0600- CR 6.0 25 L C5-R/LF123L25-35070B 50 35 70 N123L2-0800- GM 7.0 25 C6-R/LF123L25-45075B 63 45 75 N123L2-0800- GM 7.0 20 G C3-NF123G20-00060B 32 2 60 N123G2-0400- RM 5.0 20 C4-NF123G20-00070B 40 2 70 N123G2-0400- RM 5.0 20 C5-NF123G20-00070B 50 2 70 N123G2-0400- RM 5.0 20 C6-NF123G20-00075B 63 2 75 N123G2-0400- RM 5.0 25 J C4-NF123J25-00077B 40 3 77 N123J2-0600- RM 6.0 25 C5-NF123J25-00077B 50 3 77 N123J2-0600- RM 6.0 25 C6-NF123J25-00082B 63 3 82 N123J2-0600- RM 6.0 1) ar max для державки. Чем меньше ar тем выше жесткость инструмента. 2) Индекс посадочного гнезда соответствует индексу посадочного размера пластины. 3) Момент затяжки Нм N Нейтральное исполнение R Правое L Левое Основные комплектующие Посадочный размер Код инструмента Винт Ключ (Torx Plus) D E F C3-C5 3212 012-259 5680 043-14 (20IP) G C3-C6 3212 012-310 5680 043-15 (25IP) H J K L C3-C6 3212 012-360 5680 043-17 (30IP) Инструмент CoroCut для наружной обработки ОТРЕЗКА И ОБРАБОТКА КАНАВОК Инструмент CoroCut
