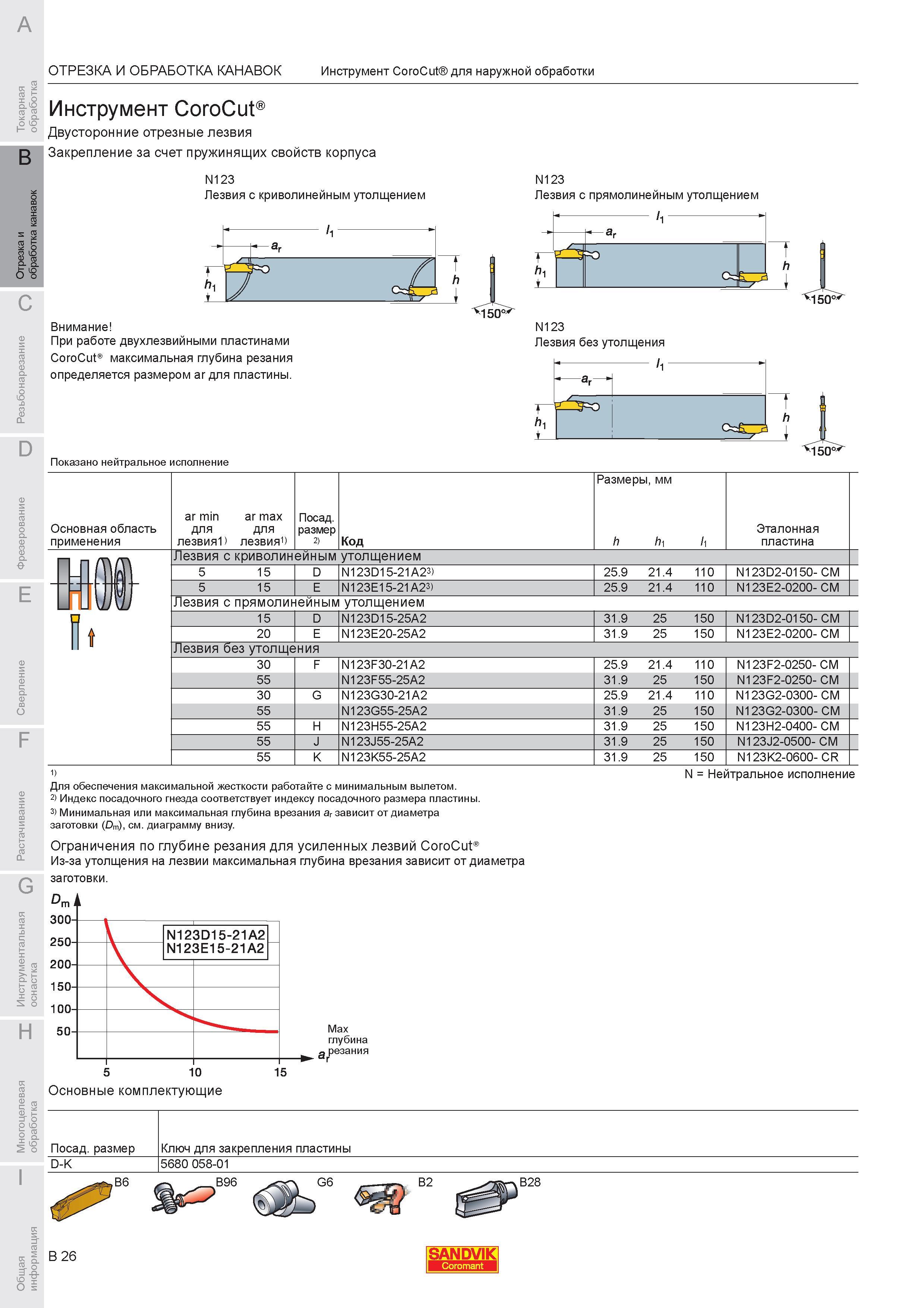

Режущий токарный инструмент Sandvik CoroCut для наружной обработки Двусторонние отрезные лезвия Закрепление за счет пружинящих свойств корпуса N123 Лезвия с криволинейным утолщением m о 1- Р аг h- N123 Лезвия с прямолинейным утолщением 1 j аг j 5С При работе двухлезвийными пластинами CoroCut максимальная глубина резания определяется размером ar для пластины. Показано нейтральное исполнение N123 Лезвия без утолщения Основная область применения ar min ar max для для лезвияН лезвия1) Посадочный размер 2) Код Размеры мм h h1 1 Эталонная пластина Лезвия с криволинейным утолщением 5 15 D N123D15-21A23) 25.9 21.4 110 N123D2-0150- CM 5 15 E N123E15-21A23) 25.9 21.4 110 N123E2-0200- CM Лезвия с прямолинейным утолщением 15 D N123D15-25A2 31.9 25 150 N123D2-0150- CM 20 E N123E20-25A2 31.9 25 150 N123E2-0200- CM Лезвия без утолщения 30 F N123F30-21A2 25.9 21.4 110 N123F2-0250- CM 55 N123F55-25A2 31.9 25 150 N123F2-0250- CM 30 G N123G30-21A2 25.9 21.4 110 N123G2-0300- CM 55 N123G55-25A2 31.9 25 150 N123G2-0300- CM 55 H N123H55-25A2 31.9 25 150 N123H2-0400- CM 55 J N123J55-25A2 31.9 25 150 N123J2-0500- CM 55 K N123K55-25A2 31.9 25 150 N123K2-0600- CR 1) Для обеспечения максимальной жесткости работайте с минимальным вылетом. 2) Индекс посадочного гнезда соответствует индексу посадочного размера пластины. 3) Минимальная или максимальная глубина врезания эг зависит от диаметра заготовки (Dm) см. диаграмму внизу. Ограничения по глубине резания для усиленных лезвий CoroCut Из-за утолщения на лезвии максимальная глубина врезания зависит от диаметра заготовки. N Нейтральное исполнение Основные комплектующие Посадочный размер Ключ для закрепления пластины D-K 5680 058-01 B6 В96 G6 B2 B28 B 26 SANDVIK ОТРЕЗКА И ОБРАБОТКА КАНАВОК Инструмент CoroCut
