Режимы резания для развёрток Walter Группа материалов режимы резания для обработки с подачей СОЖ возможна обработка без СОЖ, необходимо назначить режимы резан

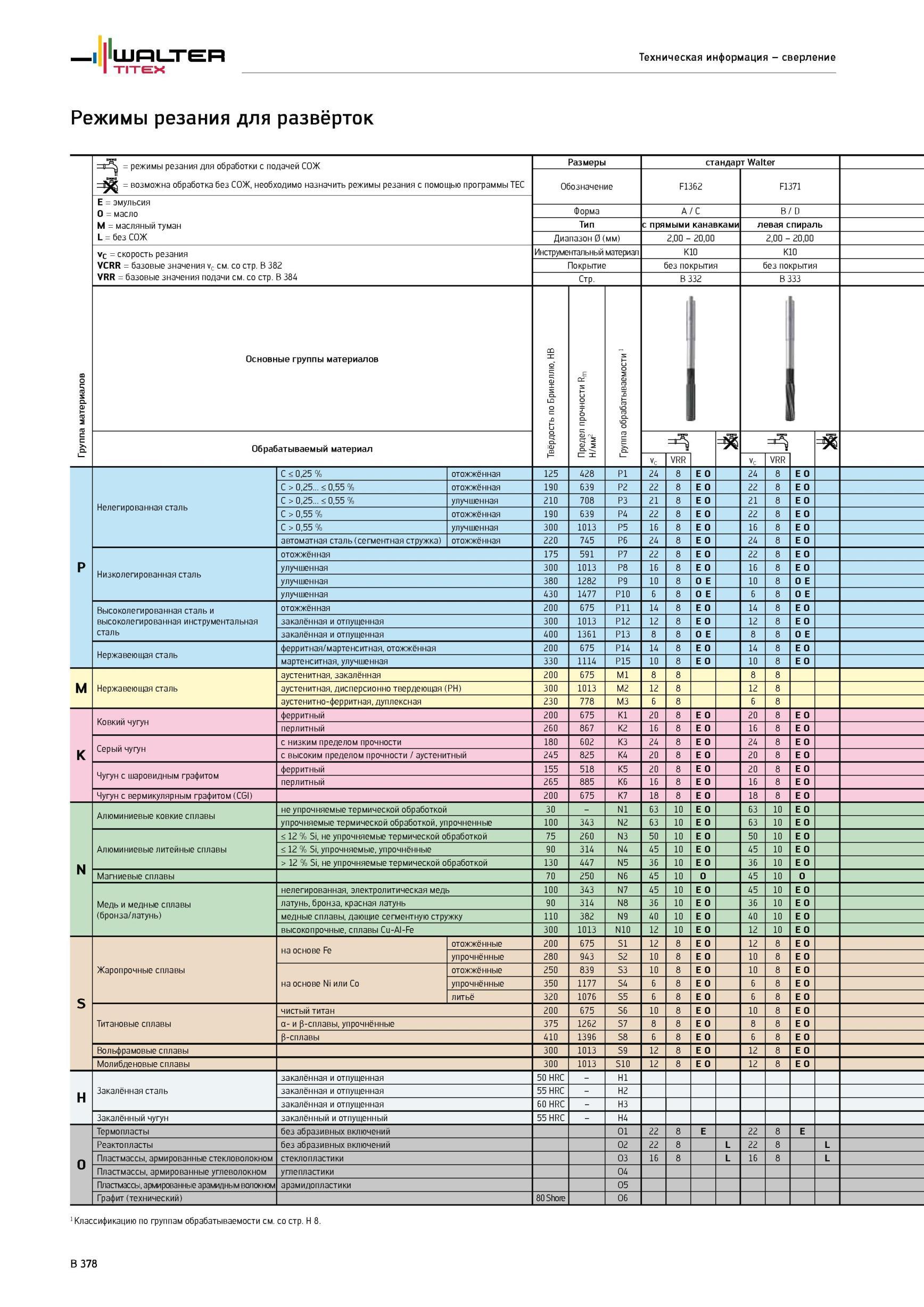

Режимы резания для развёрток Walter Группа материалов режимы резания для обработки с подачей СОЖ возможна обработка без СОЖ, необходимо назначить режимы резания с помощью программы TEC Размеры стандарт Walter Обозначение F1362 F1371 E эмульсия O масло M масляный туман L без СОЖ Форма B D Тип с прямыми канавками левая спираль Диапазон диаметров инструмента (мм) 2,00 - 20,00 2,00 - 20,00 vc скорость резания VCRR базовые значения vc см. со стр. B 382 VRR базовые значения подачи см. со стр. B 384 Инструментальный материал K10 K10 Покрытие без покрытия без покрытия Стр. B 332 B 333 Основные группы материалов Твёрдость по Бринеллю, HB Е СС о 2 ср 2 с i Группа обрабатываемости 1 Обрабатываемый материал 3 3 Vc VRR Vc VRR р Нелегированная сталь C 0,25 % отожжённая 125 428 P1 24 8 E O 24 8 E O C > 0,25... 0,55 % отожжённая 190 639 P2 22 8 E O 22 8 E O C > 0,25... 0,55 % улучшенная 210 708 P3 21 8 E O 21 8 E O C > 0,55 % отожжённая 190 639 P4 22 8 E O 22 8 E O C > 0,55 % улучшенная 300 1013 P5 16 8 E O 16 8 E O автоматная сталь (сегментная стружка) отожжённая 220 745 P6 24 8 E O 24 8 E O Низколегированная сталь отожжённая 175 591 P7 22 8 E O 22 8 E O улучшенная 300 1013 P8 16 8 E O 16 8 E O улучшенная 380 1282 P9 10 8 O E 10 8 O E улучшенная 430 1477 P10 6 8 O E 6 8 O E Высоколегированная сталь и высоколегированная инструментальная сталь отожжённая 200 675 P11 14 8 E O 14 8 E O закалённая и отпущенная 300 1013 P12 12 8 E O 12 8 E O закалённая и отпущенная 400 1361 P13 8 8 O E 8 8 O E Нержавеющая сталь ферритная/мартенситная, отожжённая 200 675 P14 14 8 E O 14 8 E O мартенситная, улучшенная 330 1114 P15 10 8 E O 10 8 E O M Нержавеющая сталь аустенитная, закалённая 200 675 M1 8 8 8 8 аустенитная, дисперсионно твердеющая (PH) 300 1013 M2 12 8 12 8 аустенитно-ферритная, дуплексная 230 778 M3 6 8 6 8 K Ковкий чугун ферритный 200 675 K1 20 8 E O 20 8 E O перлитный 260 867 K2 16 8 E O 16 8 E O Серый чугун с низким пределом прочности 180 602 K3 24 8 E O 24 8 E O с высоким пределом прочности / аустенитный 245 825 K4 20 8 E O 20 8 E O Чугун с шаровидным графитом ферритный 155 518 K5 20 8 E O 20 8 E O перлитный 265 885 K6 16 8 E O 16 8 E O Чугун с вермикулярным графитом (CGI) 200 675 K7 18 8 E O 18 8 E O N Алюминиевые ковкие сплавы не упрочняемые термической обработкой 30 - N1 63 10 E O 63 10 E O упрочняемые термической обработкой, упрочненные 100 343 N2 63 10 E O 63 10 E O Алюминиевые литейные сплавы 12 % Si, не упрочняемые термической обработкой 75 260 N3 50 10 E O 50 10 E O 12 % Si, упрочняемые, упрочнённые 90 314 N4 45 10 E O 45 10 E O > 12 % Si, не упрочняемые термической обработкой 130 447 N5 36 10 E O 36 10 E O Магниевые сплавы 70 250 N6 45 10 O 45 10 O Медь и медные сплавы (бронза/латунь) нелегированная,электролитическая медь 100 343 N7 45 10 E O 45 10 E O латунь, бронза, красная латунь 90 4 31 N8 36 10 E O 36 10 E O медные сплавы, дающие сегментную стружку 110 382 N9 40 10 E O 40 10 E O высокопрочные, сплавы Cu-Al-Fe 300 1013 N10 12 10 E O 12 10 E O S Жаропрочные сплавы на основе Fe отожжённые 200 675 S1 12 8 E O 12 8 E O упрочнённые 280 943 S2 10 8 E O 10 8 E O на основе Ni или Co отожжённые 250 839 S3 10 8 E O 10 8 E O упрочнённые 350 1177 S4 6 8 E O 6 8 E O литьё 320 1076 S5 6 8 E O 6 8 E O Титановые сплавы чистый титан 200 675 S6 10 8 E O 10 8 E O а- и в-сплавы, упрочнённые 375 1262 S7 8 8 E O 8 8 E O Р-сплавы 410 1396 S8 6 8 E O 6 8 E O Вольфрамовые сплавы 300 1013 S9 12 8 E O 12 8 E O Молибденовые сплавы 300 1013 S10 12 8 E O 12 8 E O H Закалённая сталь закалённая и отпущенная 50 HRC - H1 закалённая и отпущенная 55 HRC - H2 закалённая и отпущенная 60 HRC - H3 Закалённый чугун закалённый и отпущенный 55 HRC - H4 O Термопласты без абразивных включений O1 22 8 E 22 8 E Реактопласты без абразивных включений O2 22 8 L 22 8 L Пластмассы, армированные стекловолокном стеклопластики O3 16 8 L 16 8 L Пластмассы, армированные углеволокном углепластики O4 Пластмассы, армированные арамидным волокном арамидопластики O5 Графит (технический) 80 Shore O6 1 Классификацию по группам обрабатываемости см. со стр. H 8. B 378 Твёрдость по Бринеллю, HB Предел прочности Rm Н/мм2 Группа обрабатываемости 1 Группа материалов Техническая информация - сверление TITEX
