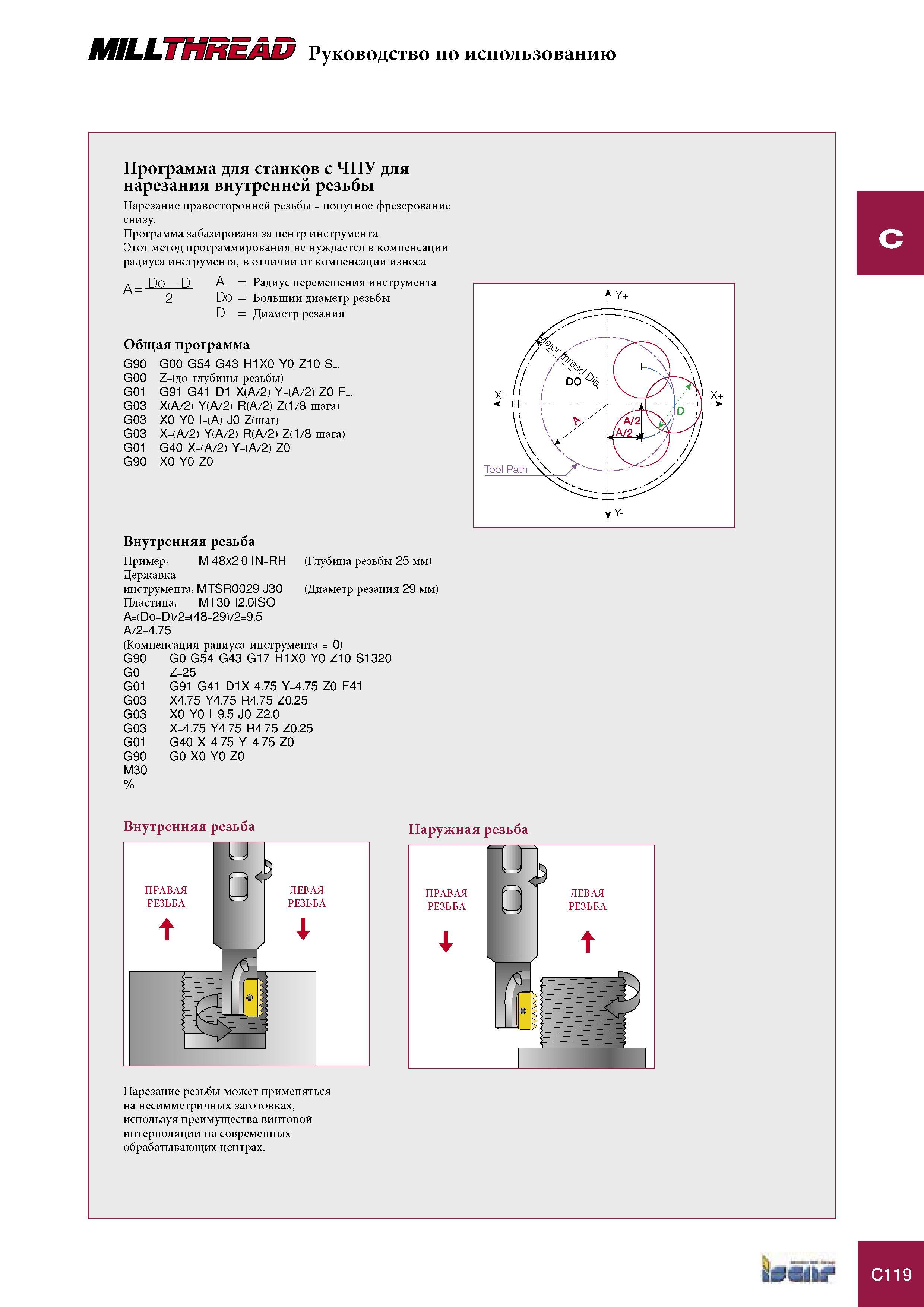

Резьбовые фрезы Iscar Руководство по использованию Программа для станков с ЧПУ для нарезания внутренней резьбы Нарезание правосторонней резьбы - попутное фре

Резьбовые фрезы Iscar Руководство по использованию Программа для станков с ЧПУ для нарезания внутренней резьбы Нарезание правосторонней резьбы - попутное фрезерование снизу. Программа забазирована за центр инструмента. Этот метод программирования не нуждается в компенсации радиуса инструмента, в отличии от компенсации износа. Do D A = Радиус перемещения инструмента 2 Do Больший диаметр резьбы D Диаметр резания Общая программа G90 GOO G54 G43 H1X0 YO Z10 S G00 Z- о глубины резьбы) G01 G91 G41 D1 X(A/2) Y-(A/2) Z0 F G03 X(A/2) Y(A/2) R(A/2) Z(1/8 шага) G03 X0 Y0 I-(A) J0 Z(шаг) G03 X-(A/2) Y(A/2) R(A/2) Z(1/8 шага) G01 G40 X-(A/2) Y-(A/2) Z0 G90 X0 Y0 Z0 Внутренняя резьба Пример M 48x2.0 IN-RH (Глубина резьбы 25 мм) Державка инструмента MTSR0029 J30 (Диаметр резания 29 мм) Пластина MT30 I2.0IS0 A=(Do- -D)/2=(48-29)/2=9.5 A/2=4. 75 (Компенсация радиуса инструмента = 0) G90 G0 G54 G43 G17 H1X0 Y0 Z10 S1320 G0 Z-25 G01 G91 G41 D1X 4.75 Y-4.75 Z0 F41 G03 X4.75 Y4.75 R4.75 Z0.25 G03 X0 Y0 I-9.5 J0 Z2.0 G03 X-4.75 Y4.75 R4.75 Z0.25 G01 G40 X-4.75 Y-4.75 Z0 G90 G0 X0 Y0 Z0 M30 Внутренняя резьба Наружная резьба Нарезание резьбы может применяться на несимметричных заготовках, используя преимущества винтовой интерполяции на современных обрабатывающих центрах. C C119
