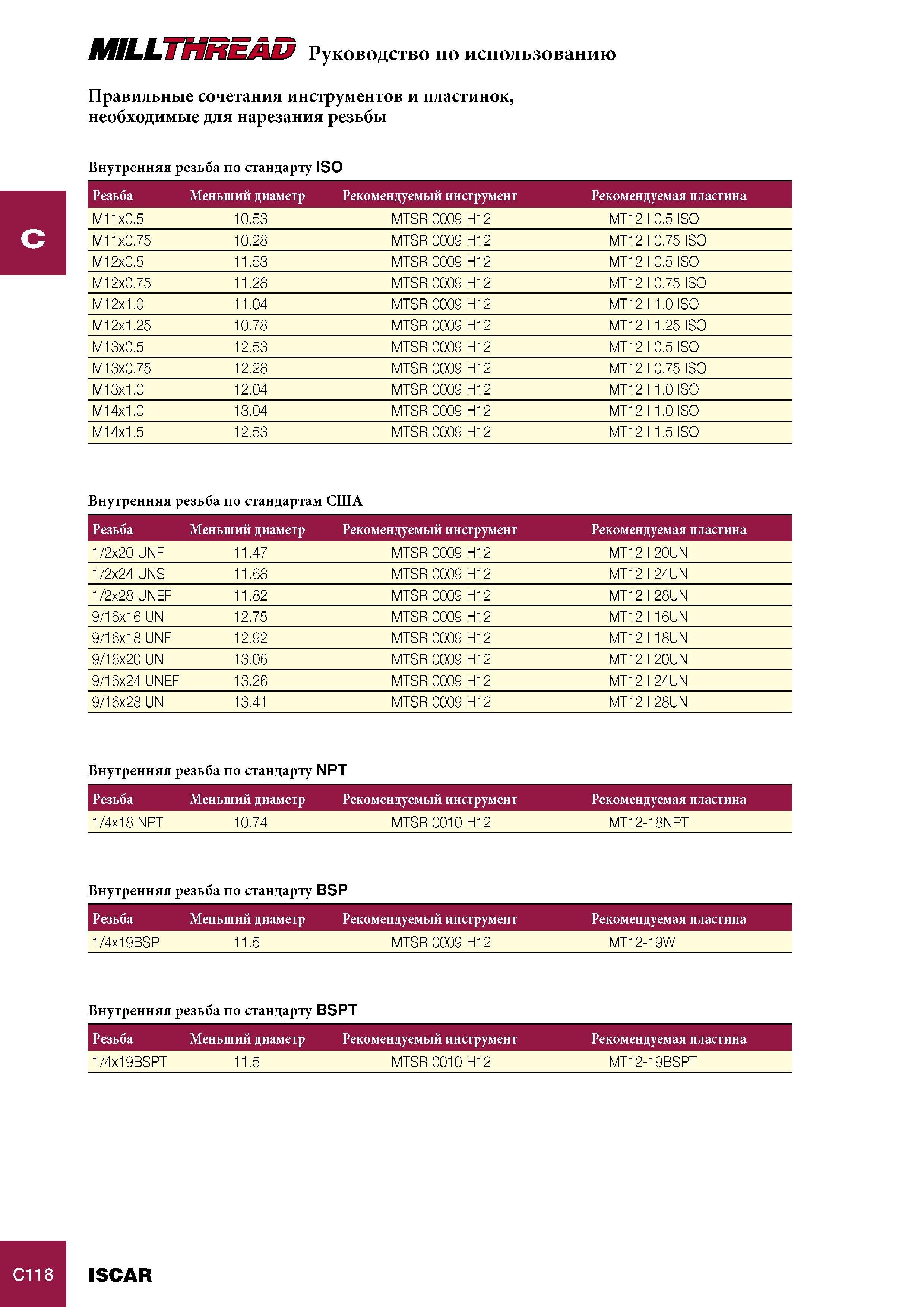

Резьбовые фрезы Iscar Руководство по использованию Правильные сочетания инструментов и пластинок, необходимые для нарезания резьбы Внутренняя резьба по станд

Резьбовые фрезы Iscar Руководство по использованию Правильные сочетания инструментов и пластинок, необходимые для нарезания резьбы Внутренняя резьба по стандарту ISO Резьба Меньший диаметр Рекомендуемый инструмент Рекомендуемая пластина M11x0.5 10.53 MTSR 0009 H12 MT12 0.5 ISO M11x0.75 10.28 MTSR 0009 H12 MT12 0.75 ISO M12x0.5 11.53 MTSR 0009 H12 MT12 0.5 ISO M12x0.75 11.28 MTSR 0009 H12 MT12 0.75 ISO M12x1.0 11.04 MTSR 0009 H12 MT12 1.0 ISO M12x1.25 10.78 MTSR 0009 H12 MT12 1.25 ISO M13x0.5 12.53 MTSR 0009 H12 MT12 0.5 ISO M13x0.75 12.28 MTSR 0009 H12 MT12 0.75 ISO M13x1.0 12.04 MTSR 0009 H12 MT12 1.0 ISO M14x1.0 13.04 MTSR 0009 H12 MT12 1.0 ISO M14x1.5 12.53 MTSR 0009 H12 MT12 1.5 ISO Внутренняя резьба по стандартам США Резьба Меньший диаметр Рекомендуемый инструмент Рекомендуемая пластина 1/2x20 UNF 11.47 MTSR 0009 H12 MT12I20UN 1/2x24 UNS 11.68 MTSR 0009 H12 MT12I24UN 1/2x28 UNEF 11.82 MTSR 0009 H12 MT12I28UN 9/16x16 UN 12.75 MTSR 0009 H12 MT12I16UN 9/16x18 UNF 12.92 MTSR 0009 H12 MT12I18UN 9/16x20 UN 13.06 MTSR 0009 H12 MT12I20UN 9/16x24 UNEF 13.26 MTSR 0009 H12 MT12I24UN 9/16x28 UN 13.41 MTSR 0009 H12 MT12I28UN Внутренняя резьба по стандарту T Q. Z Резьба Меньший диаметр Рекомендуемый инструмент Рекомендуемая пластина 1/4x18 NPT 10.74 MTSR 0010 H12 MT12-18NPT Внутренняя резьба по стандарту Q. S m Резьба Меньший диаметр Рекомендуемый инструмент Рекомендуемая пластина 1/4x19BSP 11.5 MTSR 0009 H12 MT12-19W Внутренняя резьба по стандарту T Q. S m Резьба Меньший диаметр Рекомендуемый инструмент Рекомендуемая пластина 1/4x19BSPT 11.5 MTSR 0010 H12 MT12-19BSPT ISCAR
