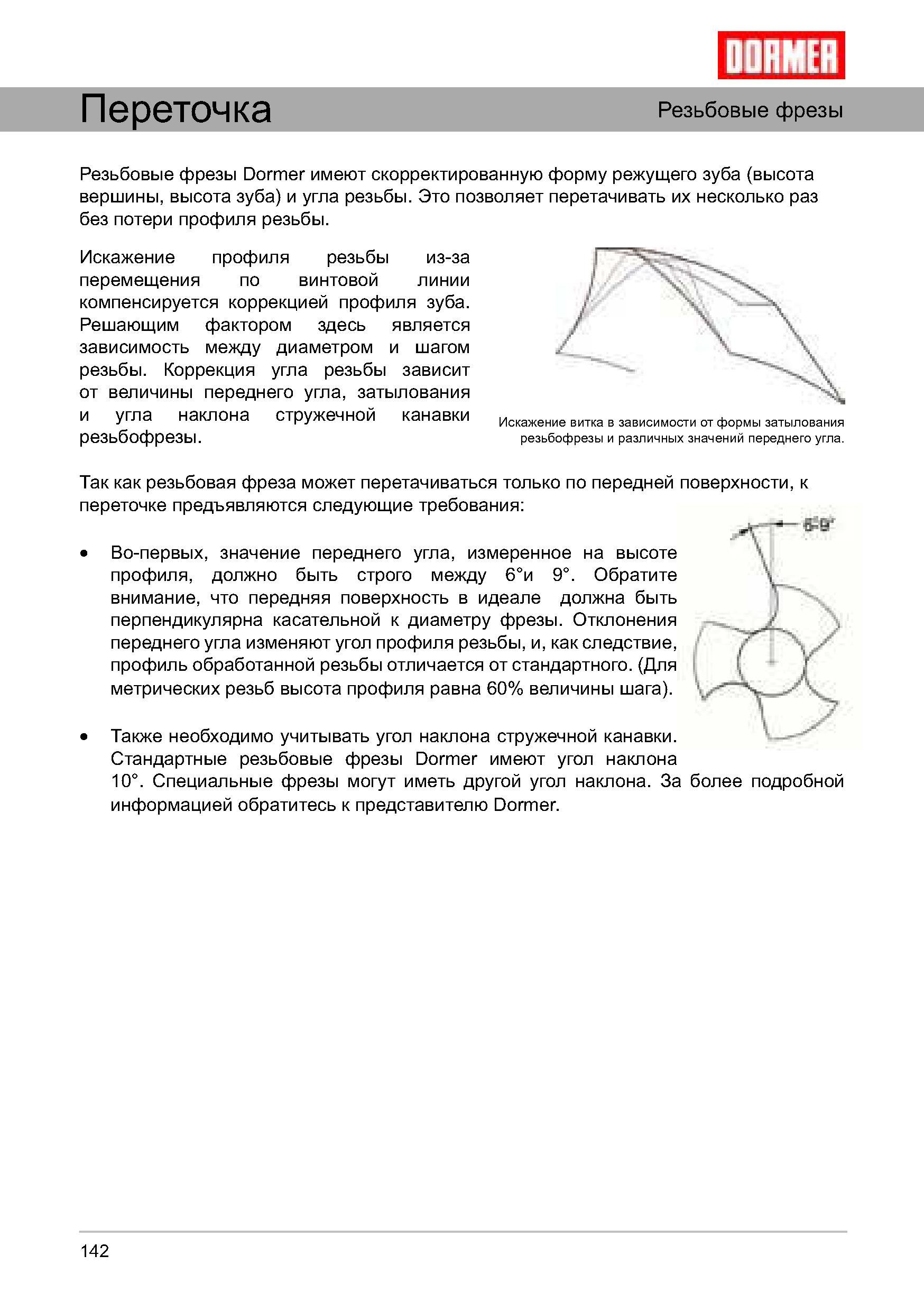

Резьбовые фрезы Dormer имеют скорректированную форму режущего зуба (высота вершины, высота зуба) и угла резьбы Это позволяет перетачивать их несколько раз _ без потери профиля резьбы. Искажение профиля резьбы из-за перемещения по винтовой линии компенсируется коррекцией профиля зуба. Решающим фактором здесь является зависимость между диаметром и шагом резьбы. Коррекция угла резьбы зависит от величины переднего угла, затылования и угла наклона стружечной канавки резьбофрезы. Так как резьбовая фреза может перетачиваться только по передней поверхности, к переточке предъявляются следующие требования: Во-первых, значение переднего угла, измеренное на высоте профиля, должно быть строго между 6°и 9°. Обратите внимание, что передняя поверхность в идеале должна быть перпендикулярна касательной к диаметру фрезы. Отклонения переднего угла изменяют угол профиля резьбы, и, как следствие, профиль обработанной резьбы отличается от стандартного. (Для метрических резьб высота профиля равна 60% величины шага). Также необходимо учитывать угол наклона стружечной канавки. Стандартные резьбовые фрезы Dormer имеют угол наклона 10°. Специальные фрезы могут иметь другой угол наклона. За более подробной информацией обратитесь к представителю Dormer. 142 Переточка Резьбовые фрезы
