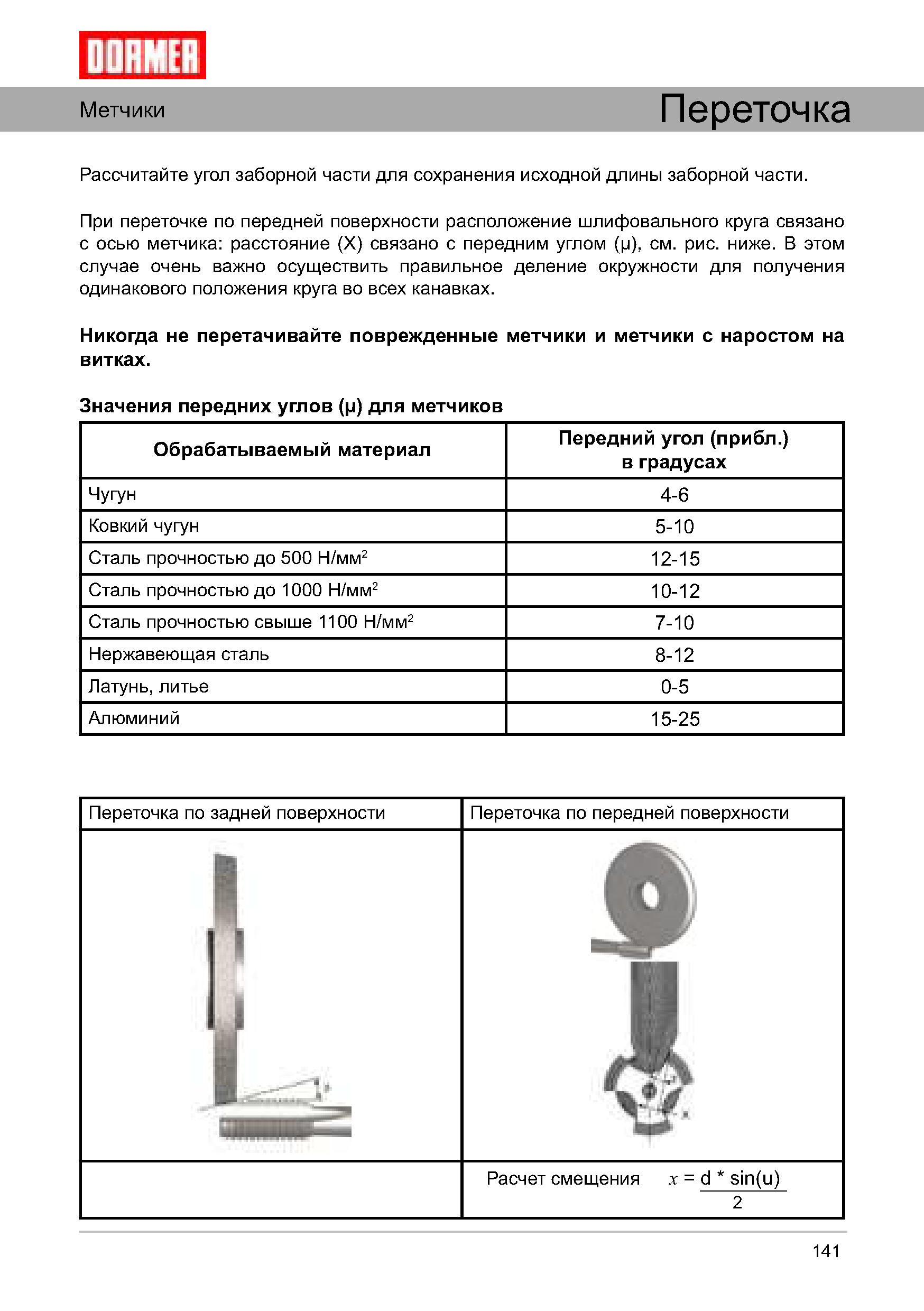

Рекомендации по переточке метчиков на заточных станках При переточке по передней поверхности расположение шлифовального круга связано с осью метчика _ расстояние (Х) связано с передним углом ( j), см. рис. ниже. В этом случае очень важно осуществить правильное деление окружности для получения одинакового положения круга во всех канавках. Никогда не перетачивайте поврежденные метчики и метчики с наростом на витках. Значения передних углов (м) для метчиков Обрабатываемый материал Передний угол (прибл.) в градусах Чугун 4-6 Ковкий чугун 5-10 Сталь прочностью до 500 Н/мм2 12-15 Сталь прочностью до 1000 Н/мм2 10-12 Сталь прочностью свыше 1100 Н/мм2 7-10 Нержавеющая сталь 8-12 Латунь, литье 0-5 Алюминий 15-25 Переточка по задней поверхности Переточка по передней поверхности Расч ет сме ще ни я x = d sin(u) 2 141 Метчики Рассчитайте угол заборной части для сохранения исходной длины заборной части.
