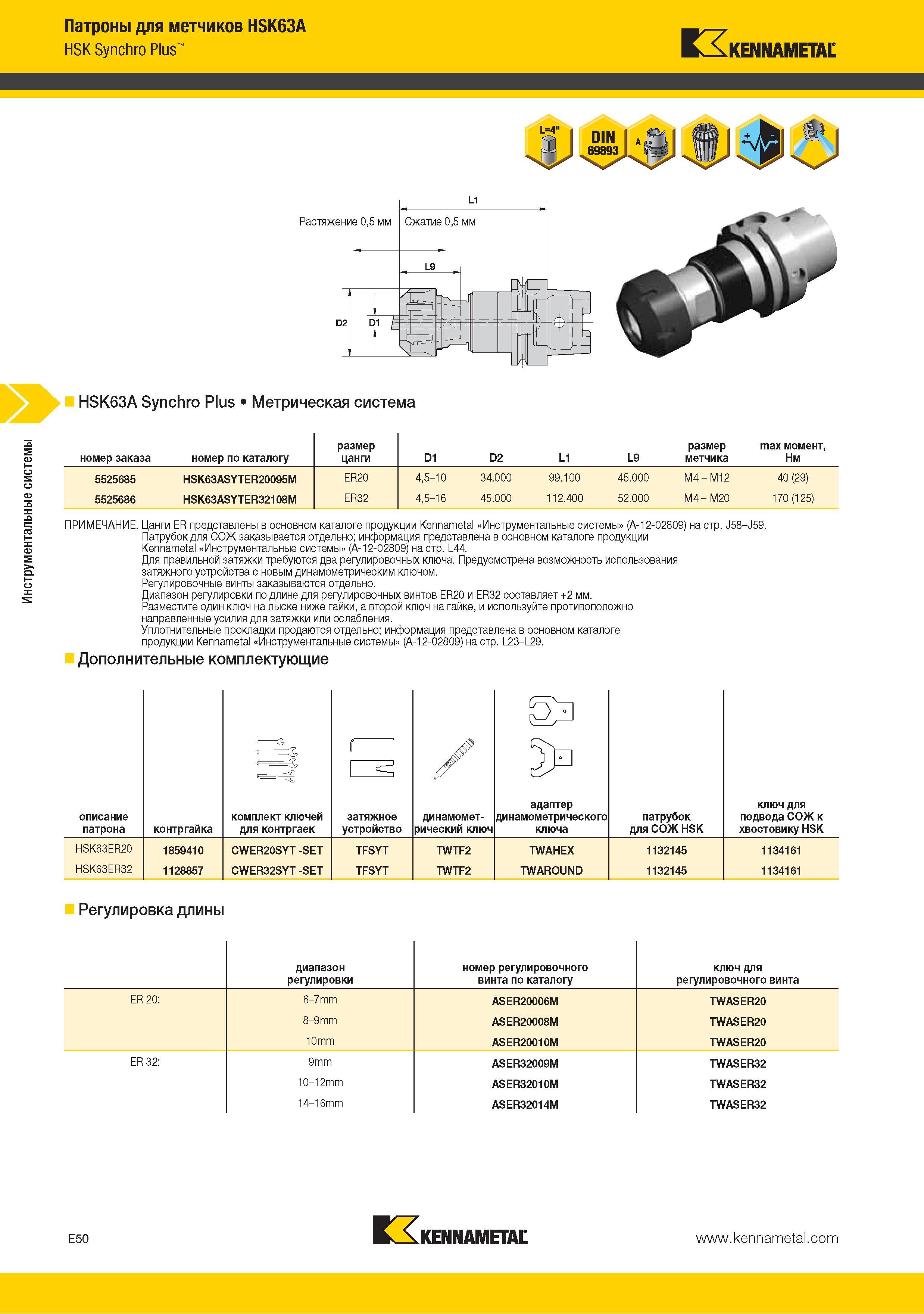

Резьбонарезные патроны Kennametal Synchro Plus для метчиков Вспомогательный шпиндельный инструмент с хвостовиком HSK63A Метрическое исполнение инструментальной оснастки Инструментальные системы Патроны для метчиков HSK63A HSK Synchro Plus KENNAMETAL HSK63А Synchro Plus Метрическая система номер заказа номер по каталогу размер цанги D1 D2 L1 L9 размер метчика max момент Нм 5525685 HSK63ASYTER20095M ER20 45-10 34.000 99.100 45.000 M4 - M12 40 (29) 5525686 HSK63ASYTER32108M ER32 45-16 45.000 112.400 52.000 M4 - M20 170 (125) ПРИМЕЧАНИЕ. Цанги ER представлены в основном каталоге продукции Kennametal Инструментальные системы (A-12-02809) на стр. J58-J59. Патрубок для СОЖ заказывается отдельно информация представлена в основном каталоге продукции Kennametal Инструментальные системы (A-12-02809) на стр. L44. Для правильной затяжки требуются два регулировочных ключа. Предусмотрена возможность использования затяжного устройства с новым динамометрическим ключом. Регулировочные винты заказываются отдельно. Диапазон регулировки по длине для регулировочных винтов ER20 и ER32 составляет +2 мм. Разместите один ключ на лыске ниже гайки а второй ключ на гайке и используйте противоположно направленные усилия для затяжки или ослабления. Уплотнительные прокладки продаются отдельно информация представлена в основном каталоге продукции Kennametal Инструментальные системы (A-12-02809) на стр. L23-L29. Дополнительные комплектующие 51 f Эз адаптер ключ для описание комплект ключей затяжное динамомет- динамометрического патрубок подвода СОЖ к патрона контргайка для контргаек устройство рический ключ ключа для СОЖ HSK хвостовику HSK HSK63ER20 1859410 CWER20SYT -SET TFSYT TWTF2 TWAHEX 1132145 1134161 HSK63ER32 1128857 CWER32SYT -SET TFSYT TWTF2 TWAROUND 1132145 1134161 Регулировка длины диапазон регулировки номер регулировочного винта по каталогу ключ для регулировочного винта ER 20 6-7mm ASER20006M TWASER20 8-9mm ASER20008M TWASER20 10mm ASER20010M TWASER20 ER 32 9mm ASER32009M TWASER32 10-12mm ASER32010M TWASER32 14-16mm ASER32014M TWASER32 E50 KENNAMETAL
