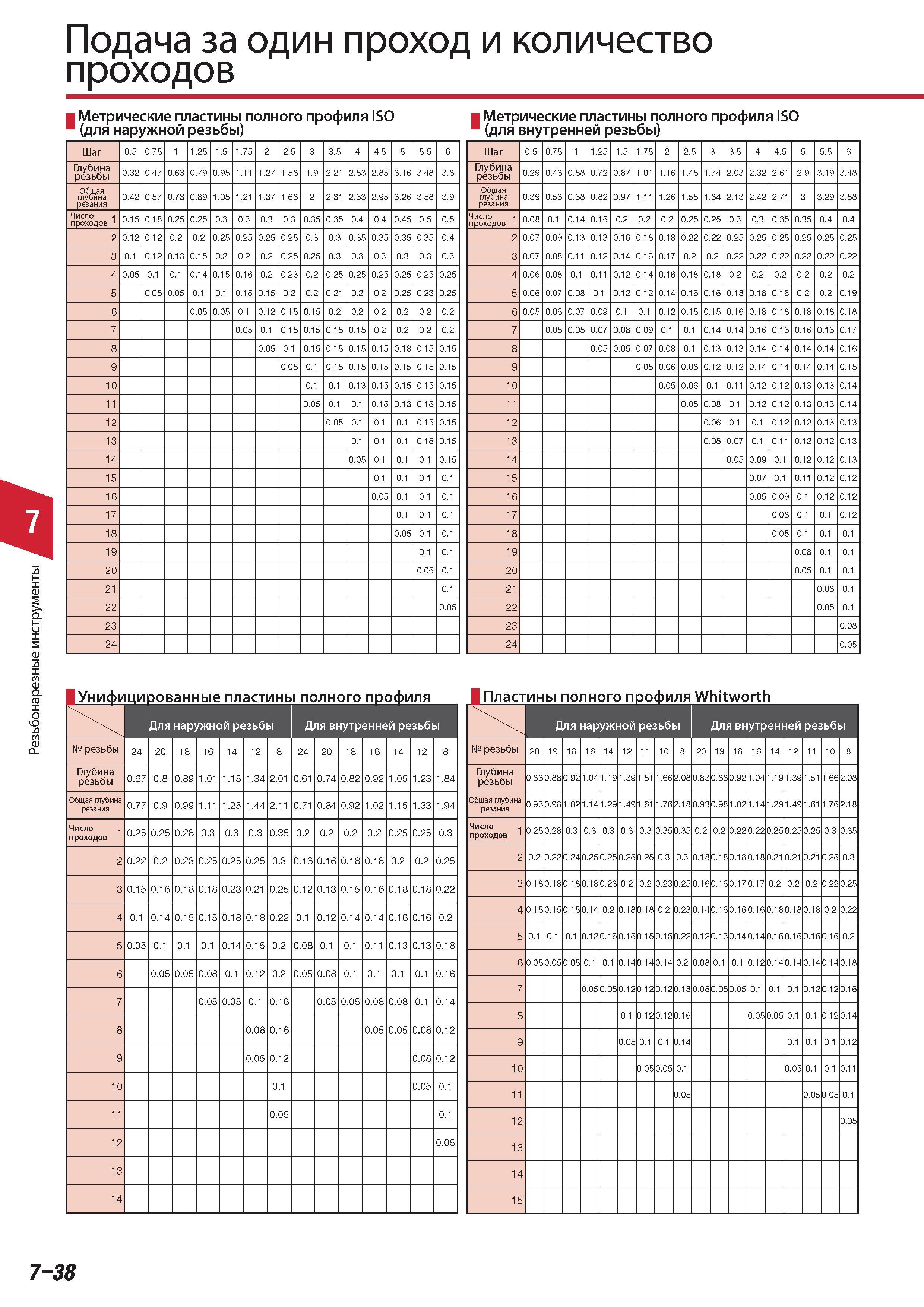

Резьбонарезные инструменты Tungaloy Подача за один проход и количество проходов Метрические пластины полного профиля ISO для наружной резьбы Шаг 0 5 0 75

Резьбонарезные инструменты Tungaloy Подача за один проход и количество проходов Метрические пластины полного профиля ISO для наружной резьбы Шаг 0.5 0.75 1 1.25 1.5 1.75 2 2.5 3 3.5 4 4.5 5 5.5 6 Глубина резьбы 0.32 0.47 0.63 0.79 0.95 1.11 1.27 1.58 1.9 2.21 2.53 2.85 3.16 3.48 3.8 Общая глубина резания 0.42 0.57 0.73 0.89 1.05 1.21 1.37 1.68 2 2.31 2.63 2.95 3.26 3.58 3.9 Число 1 проходов 1 0.15 0.18 0.25 0.25 0.3 0.3 0.3 0.3 0.35 0.35 0.4 0.4 0.45 0.5 0.5 2 0.12 0.12 0.2 0.2 0.25 0.25 0.25 0.25 0.3 0.3 0.35 0.35 0.35 0.35 0.4 3 0.1 0.12 0.13 0.15 0.2 0.2 0.2 0.25 0.25 0.3 0.3 0.3 0.3 0.3 0.3 4 0.05 0.1 0.1 0.14 0.15 0.16 0.2 0.23 0.2 0.25 0.25 0.25 0.25 0.25 0.25 5 0.05 0.05 0.1 0.1 0.15 0.15 0.2 0.2 0.21 0.2 0.2 0.25 0.23 0.25 6 0.05 0.05 0.1 0.12 0.15 0.15 0.2 0.2 0.2 0.2 0.2 0.2 7 0.05 0.1 0.15 0.15 0.15 0.15 0.2 0.2 0.2 0.2 8 0.05 0.1 0.15 0.15 0.15 0.15 0.18 0.15 0.15 9 0.05 0.1 0.15 0.15 0.15 0.15 0.15 0.15 10 0.1 0.1 0.13 0.15 0.15 0.15 0.15 11 0.05 0.1 0.1 0.15 0.13 0.15 0.15 12 0.05 0.1 0.1 0.1 0.15 0.15 13 0.1 0.1 0.1 0.15 0.15 14 0.05 0.1 0.1 0.1 0.15 15 0.1 0.1 0.1 0.1 16 0.05 0.1 0.1 0.1 17 0.1 0.1 0.1 18 0.05 0.1 0.1 19 0.1 0.1 20 0.05 0.1 21 0.1 22 0.05 23 24 Метрические пластины полного профиля ISO (для внутренней резьбы) Шаг 0.5 0.75 1 1.25 1.5 1.75 2 2.5 3 3.5 4 4.5 5 5.5 6 Глубина резьбы 0.29 0.43 0.58 0.72 0.87 1.01 1.16 1.45 1.74 2.03 2.32 2.61 2.9 3.19 3.48 Общая глубина резания 0.39 0.53 0.68 0.82 0.97 1.11 1.26 1.55 1.84 2.13 2.42 2.71 3 3.29 3.58 Число 1 проходов 1 0.08 0.1 0.14 0.15 0.2 0.2 0.2 0.25 0.25 0.3 0.3 0.35 0.35 0.4 0.4 2 0.07 0.09 0.13 0.13 0.16 0.18 0.18 0.22 0.22 0.25 0.25 0.25 0.25 0.25 0.25 3 0.07 0.08 0.11 0.12 0.14 0.16 0.17 0.2 0.2 0.22 0.22 0.22 0.22 0.22 0.22 4 0.06 0.08 0.1 0.11 0.12 0.14 0.16 0.18 0.18 0.2 0.2 0.2 0.2 0.2 0.2 5 0.06 0.07 0.08 0.1 0.12 0.12 0.14 0.16 0.16 0.18 0.18 0.18 0.2 0.2 0.19 6 0.05 0.06 0.07 0.09 0.1 0.1 0.12 0.15 0.15 0.16 0.18 0.18 0.18 0.18 0.18 7 0.05 0.05 0.07 0.08 0.09 0.1 0.1 0.14 0.14 0.16 0.16 0.16 0.16 0.17 8 0.05 0.05 0.07 0.08 0.1 0.13 0.13 0.14 0.14 0.14 0.14 0.16 9 0.05 0.06 0.08 0.12 0.12 0.14 0.14 0.14 0.14 0.15 10 0.05 0.06 0.1 0.11 0.12 0.12 0.13 0.13 0.14 11 0.05 0.08 0.1 0.12 0.12 0.13 0.13 0.14 12 0.06 0.1 0.1 0.12 0.12 0.13 0.13 13 0.05 0.07 0.1 0.11 0.12 0.12 0.13 14 0.05 0.09 0.1 0.12 0.12 0.13 15 0.07 0.1 0.11 0.12 0.12 16 0.05 0.09 0.1 0.12 0.12 17 0.08 0.1 0.1 0.12 18 0.05 0.1 0.1 0.1 19 0.08 0.1 0.1 20 0.05 0.1 0.1 21 0.08 0.1 22 0.05 0.1 23 0.08 24 0.05 Унифицированные пластины полного профиля Для наружной резьбы Для внутренней резьбы резьбы 24 20 18 16 14 12 8 24 20 18 16 14 12 8 Глубина резьбы 0.67 0.8 0.89 1.01 1.15 1.34 2.01 0.61 0.74 0.82 0.92 1.05 1.23 1.84 Общая глубина резания 0.77 0.9 0.99 1.11 1.25 1.44 2.11 0.71 0.84 0.92 1.02 1.15 1.33 1.94 Число 1 проходов 1 0.25 0.25 0.28 0.3 0.3 0.3 0.35 0.2 0.2 0.2 0.2 0.25 0.25 0.3 2 0.22 0.2 0.23 0.25 0.25 0.25 0.3 0.16 0.16 0.18 0.18 0.2 0.2 0.25 3 0.15 0.16 0.18 0.18 0.23 0.21 0.25 0.12 0.13 0.15 0.16 0.18 0.18 0.22 4 0.1 0.14 0.15 0.15 0.18 0.18 0.22 0.1 0.12 0.14 0.14 0.16 0.16 0.2 5 0.05 0.1 0.1 0.1 0.14 0.15 0.2 0.08 0.1 0.1 0.11 0.13 0.13 0.18 6 0.05 0.05 0.08 0.1 0.12 0.2 0.05 0.08 0.1 0.1 0.1 0.1 0.16 7 0.05 0.05 0.1 0.16 0.05 0.05 0.08 0.08 0.1 0.14 8 0.08 0.16 0.05 0.05 0.08 0.12 9 0.05 0.12 0.08 0.12 10 0.1 0.05 0.1 11 0.05 0.1 12 0.05 13 14 И Пластины полного профиля Whitworth Для наружной резьбы Для внутренней резьбы резьбы 20 19 18 16 14 12 11 10 8 20 19 18 16 14 12 11 10 8 Глубина резьбы 0.83 0.88 0.92 1.04 1.19 1.39 1.51 1.66 2.08 0.83 0.88 0.92 1.04 1.19 1.39 1.51 1.66 2.08 Общая глубина резания 0.93 0.98 1.02 1.14 1.29 1.49 1.61 1.76 2.18 0.93 0.98 1.02 1.14 1.29 1.49 1.61 1.76 2.18 Число 1 проходов 1 0.25 0.28 0.3 0.3 0.3 0.3 0.3 0.35 0.35 0.2 0.2 0.22 0.22 0.25 0.25 0.25 0.3 0.35 2 0.2 0.22 0.24 0.25 0.25 0.25 0.25 0.3 0.3 0.18 0.18 0.18 0.18 0.21 0.21 0.21 0.25 0.3 3 0.18 0.18 0.18 0.18 0.23 0.2 0.2 0.23 0.25 0.16 0.16 0.17 0.17 0.2 0.2 0.2 0.22 0.25 4 0.15 0.15 0.15 0.14 0.2 0.18 0.18 0.2 0.23 0.14 0.16 0.16 0.16 0.18 0.18 0.18 0.2 0.22 5 0.1 0.1 0.1 0.12 0.16 0.15 0.15 0.15 0.22 0.12 0.13 0.14 0.14 0.16 0.16 0.16 0.16 0.2 6 0.05 0.05 0.05 0.1 0.1 0.14 0.14 0.14 0.2 0.08 0.1 0.1 0.12 0.14 0.14 0.14 0.14 0.18 7 0.05 0.05 0.12 0.12 0.12 0.18 0.05 0.05 0.05 0.1 0.1 0.1 0.12 0.12 0.16 8 0.1 0.12 0.12 0.16 0.05 0.05 0.1 0.1 0.12 0.14 9 0.05 0.1 0.1 0.14 0.1 0.1 0.1 0.12 10 0.05 0.05 0.1 0.05 0.1 0.1 0.11 11 0.05 0.05 0.05 0.1 12 0.05 13 14 15 7-38
