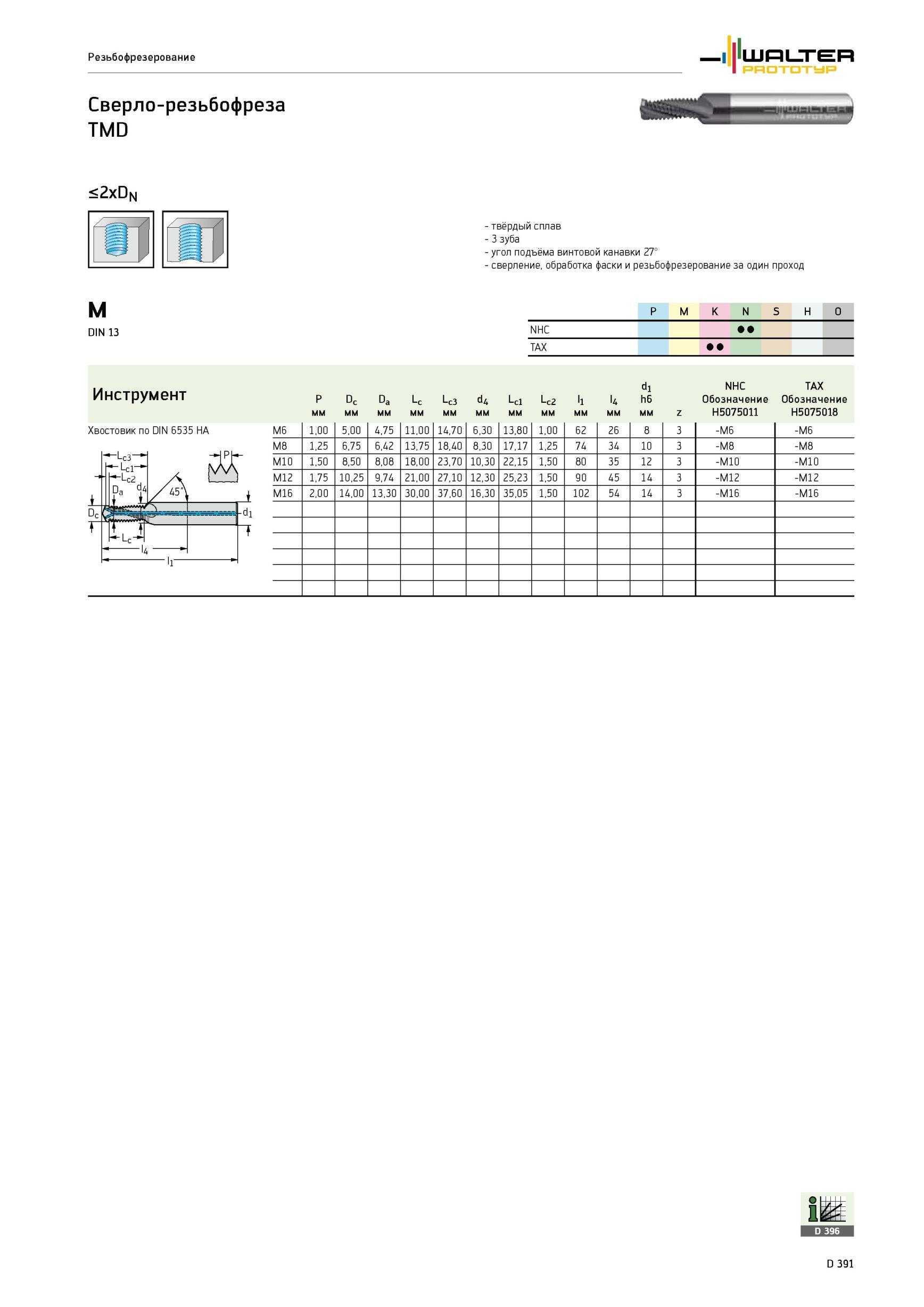

1317 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.D391
Резьбофрезерование Сверло-резьбофреза Walter TMD твёрдый сплав - 3 зуба угол подъёма винтовой канавки 27° - сверление, обработка фаски и резьбофрезерование за Резьбофрезерование Сверло-резьбофреза Walter TMD твёрдый сплав - 3 зуба угол подъёма винтовой канавки 27° - сверление, обработка фаски и резьбофрезерование за один проход M DIN 13 P M K N S H O NHC TAX Инструмент Хвостовик по DIN 6535 HA P мм ‘-'c мм '-'a мм c мм Lc3 мм d4 мм Lc1 мм Lc2 мм l1 мм U мм d1 h6 NHC Обозначение H5075011 TAX Обозначение H5075018 M6 1,00 5,00 4,75 11,00 14,70 6,30 13,80 1,00 62 26 8 3 -M6 -M6 M8 1,25 6,75 6,42 13,75 18,40 8,30 17,17 1,25 74 34 10 3 -M8 -M8 M10 1,50 8,50 8,08 18,00 23,70 10,30 22,15 1,50 80 35 12 3 -M10 -M10 M12 1,75 10,25 9,74 21,00 27,10 12,30 25,23 1,50 90 45 14 3 -M12 -M12 M16 2,00 14,00 13,30 30,00 37,60 16,30 35,05 1,50 102 54 14 3 -M16 -M16 мм z D 391
