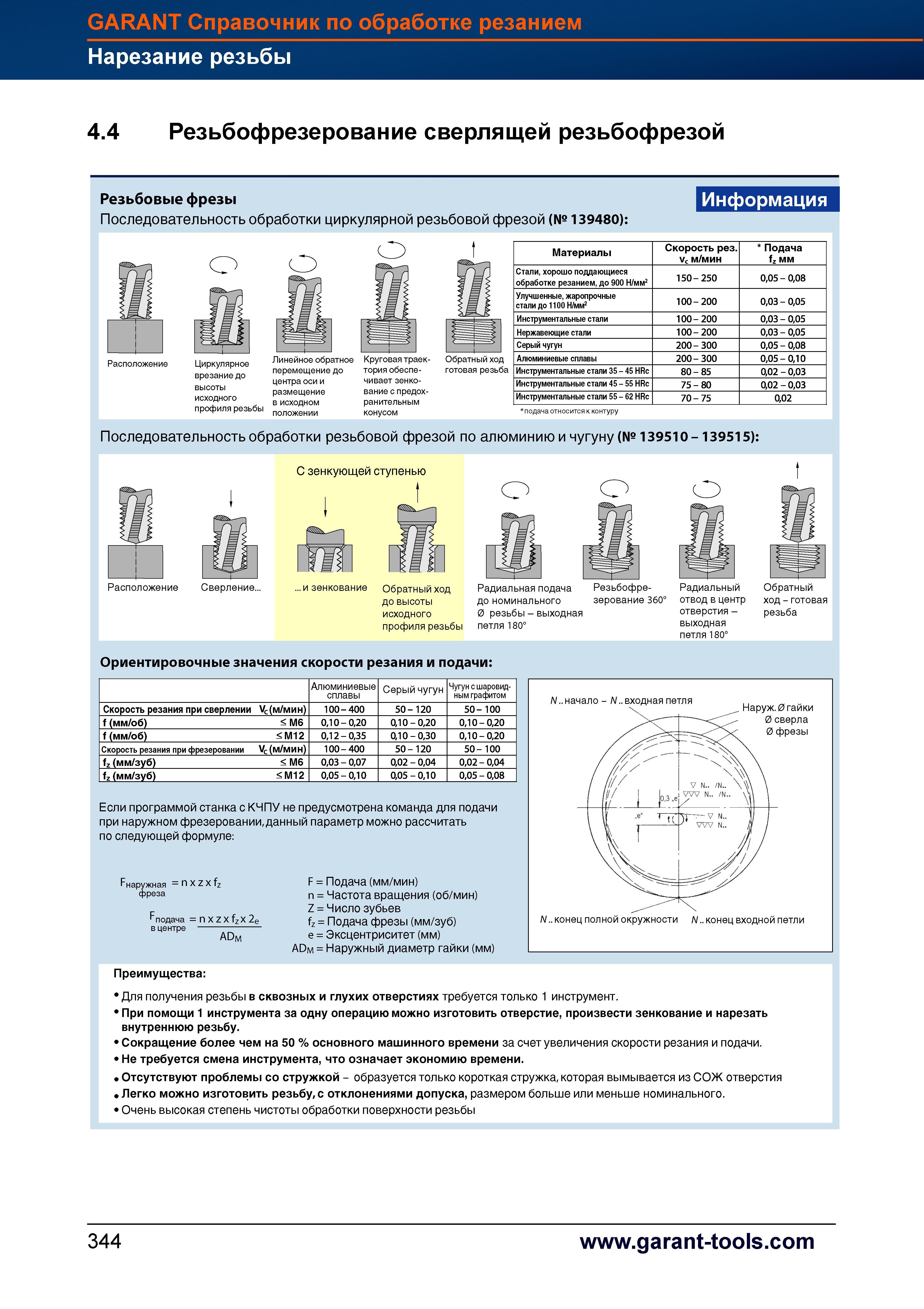

Резьбофрезерование сверлящей резьбофрезой Garant Hoffmann Резьбовые фрезы Последовательность обработки циркулярной резьбовой фрезой (№ 139480) Информация Расположение Циркулярное врезание до высоты исходного профиля резьбы Линейное обратное Круговая траек- перемещение до тория обеспе- центра оси и чивает зенко- размещение вание с предох- в исходном ранительным положении конусом Об ратный ход готовая резьба Материалы Скорость рез. Vc м/мин Подача fz мм Стали, хорошо поддающиеся обработке резанием, до 900 Н/мм2 150-250 0,05 - 0,08 Улучшенные, жаропрочные стали до 1100 Н/мм2 100-200 0,03 - 0,05 Инструментальные стали 100-200 0,03 - 0,05 Нержавеющие стали 100-200 0,03 - 0,05 Серый чугун 200-300 0,05 - 0,08 Алюминиевые сплавы 200-300 0,05-0,10 Инструментальные стали 35 - 45 HRc 80-85 0,02 - 0,03 Инструментальные стали 45 - 55 HRc 75-80 0,02 - 0,03 Инструментальные стали 55 - 62 HRc 70-75 0,02 подача относится к контуру Последовательность обработки резьбовой фрезой по алюминию и чугуну (№ 139510 - 139515) С зенкующей ступенью Расположение Сверление... ... и зенкование Обратный ход Радиальная подача Резьбофре- Радиальный до высоты до номинального зерование 360° отвод в центр исходного 0 резьбы - выходная отверстия - профиля резьбы петля 180° выходная Обратный ход - готовая резьба петля 180° Ориентировочные значения скорости резания и подачи Алюминиевые сплавы Серый чугун Чугун с шаровидным графитом Скорость резания при сверлении VC (м/мин) 100-400 50-120 50- 100 f (мм/об) М6 0,10-0,20 0,10-0,20 0,10-0,20 f (мм/об) М12 0,12-0,35 0,10-0,30 0,10-0,20 Скорость резания при фрезеровании VC (м/мин) 100-400 50-120 50- 100 fz (мм/зуб) М6 0,03 - 0,07 0,02 - 0,04 0,02-0,04 fz (мм/зуб) М12 0,05-0,10 0,05-0,10 0,05 - 0,08 Если программой станка с КЧПУ не предусмотрена команда для подачи при наружном фрезеровании, данный параметр можно рассчитать по следующей формуле F подача = n X z X fz X 2e в центре ADm F = Подача (мм/мин) n = Частота вращения (об/мин) Z = Число зубьев fz = Подача фрезы (мм/зуб) e = Эксцентриситет (мм) ADm = Наружный диаметр гайки (мм) Преимущества Для получения резьбы в сквозных и глухих отверстиях требуется только 1 инструмент. При помощи 1 инструмента за одну операцию можно изготовить отверстие, произвести зенкование и нарезать внутреннюю резьбу. Сокращение более чем на 50 % основного машинного времени за счет увеличения скорости резания и подачи. Не требуется смена инструмента, что означает экономию времени. Отсутствуют проблемы со стружкой - образуется только короткая стружка, которая вымывается из СОЖ отверстия Легко можно изготовить резьбу, с отклонениями допуска, размером больше или меньше номинального. Очень высокая степень чистоты обработки поверхности резьбы = n X z X f наружная фреза 344 GARANT Справочник по обработке резанием Нарезание резьбы 4.4
