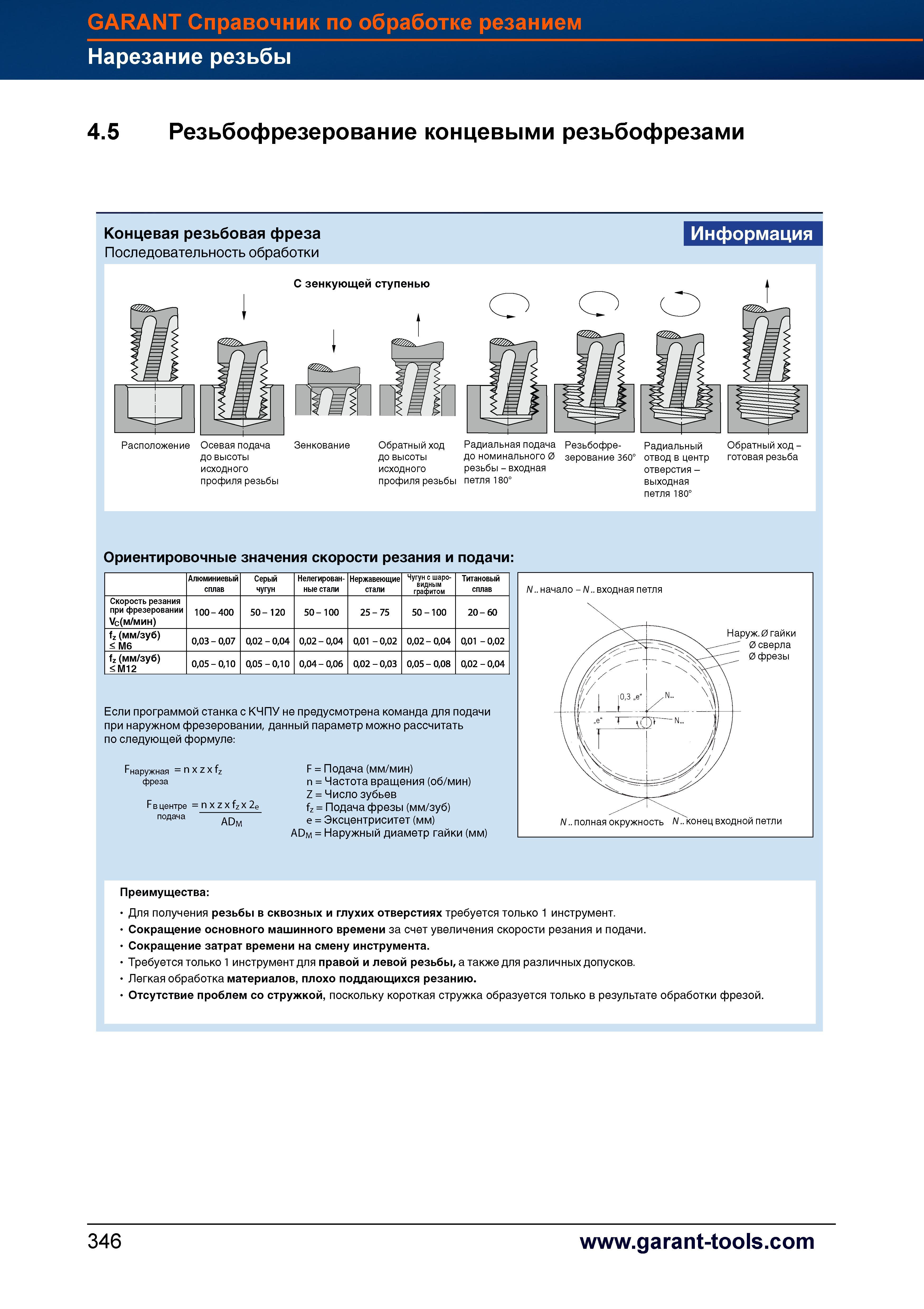

Резьбофрезерование концевыми резьбофрезами Последовательность механической обработки Резьбонарезной инструмент с зенкующей ступенью до высоты исходного профиля резьбы Обратный ход Радиальная подача Резьбофрезерование Радиальный до высоты до номинального 0 зерование 360° отвод в центр исходного резьбы - входная отверстия - профиля резьбы петля 180° выходная петля 180° Обратный ход -г отовая резьба Ориентировочные значения скорости резания и подачи Алюминиевый Серый чугун Нелегированные стали Нержавеющие стали Чугун с шаро-графитом Титановый Скорость резания при фрезеровании Vc (м/мин) 100-400 50- 120 50-100 25-75 50-100 20-60 fz (мм/зуб) M6 0,03-0,07 0,02 - 0,04 0,02-0,04 0,01 -0,02 0,02-0,04 0,01 - 0,02 fz (мм/зуб) M12 0,05-0,10 0,05-0,10 0,04-0,06 0,02-0,03 0,05-0,08 0,02 - 0,04 Если программой станка с КЧПУ не предусмотрена команда для подачи при наружном фрезеровании, данный параметр можно рассчитать по следующей формуле F наружная = n х z х fz фреза F в центре = n х z х fz х 2е F = Подача (мм/мин) n = Частота вращения (об/мин) Z = Число зубьев fz = Подача фрезы (мм/зуб) e = Эксцентриситет (мм) ADM = Наружный диаметр гайки (мм) N.. начало - N.. входная пе Г m Г"', тля Наруж. 0 гайки 0 сверла 0 фрезы X \м \\г - N .. полная окружно Ь n- к/ )сть N.. конец входной петли Преимущества Для получения резьбы в сквозных и глухих отверстиях требуется только 1 инструмент. Сокращение основного машинного времени за счет увеличения скорости резания и подачи. Сокращение затрат времени на смену инструмента. Требуется только 1 инструмент для правой и левой резьбы, а также для различных допусков. Легкая обработка материалов, плохо поддающихся резанию. Отсутствие проблем со стружкой, поскольку короткая стружка образуется только в результате обработки фрезой. 346 GARANT Справочник по обработке резанием Нарезание резьбы 4.5 Концевая резьбовая фреза
