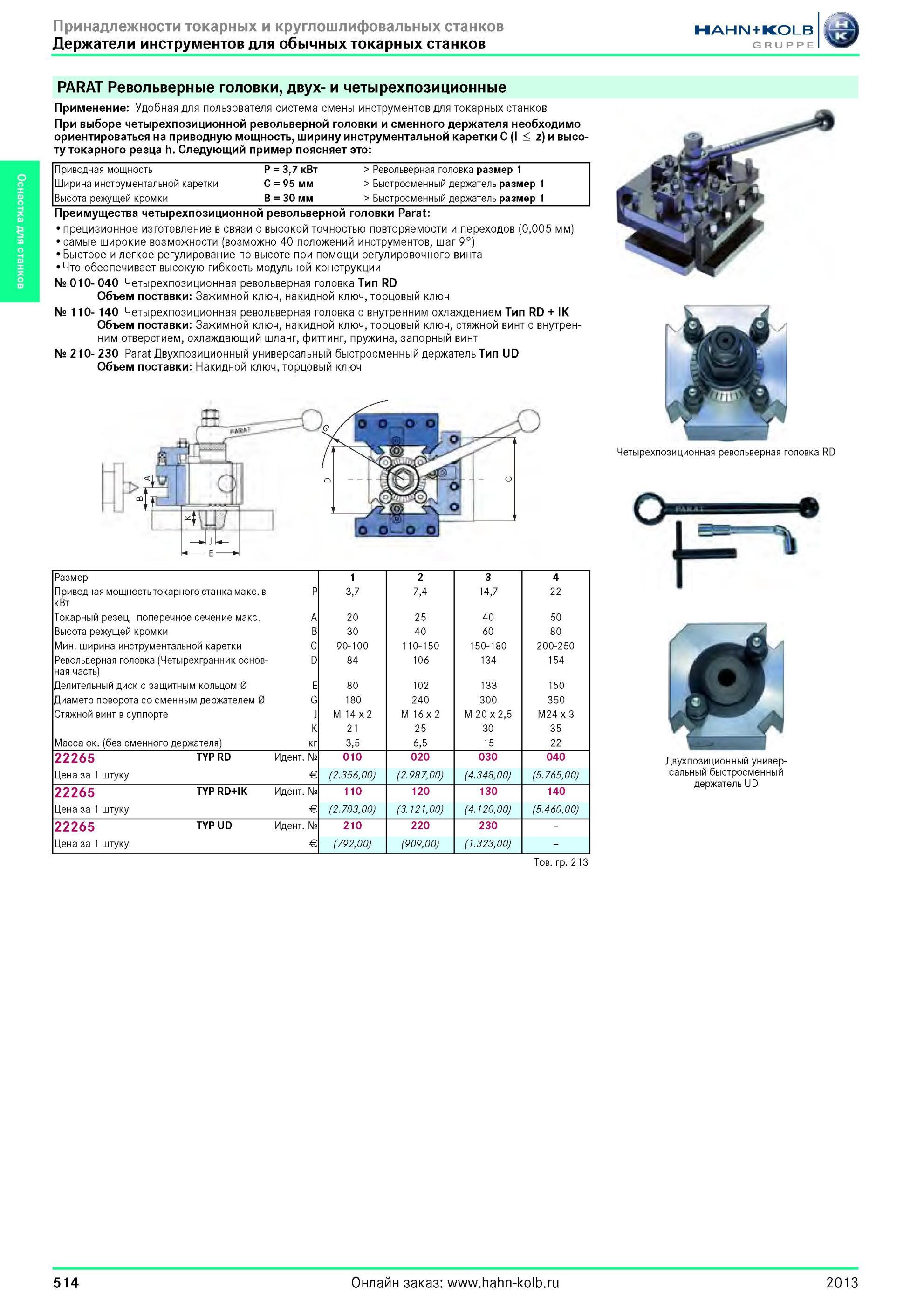

Револьверные головки от Hahn Kolb двух- и четырехпозиционные Применение Удобная для пользователя система смены инструментов для токарных станков При выборе четырехпозиционной револьверной головки и сменного держателя необходимо ориентироваться на приводную мощность, ширину инструментальной каретки C (l z) и высоту токарного резца h. Следующий пример поясняет это Приводная мощность P 3,7 кВт Ширина инструментальной каретки C 95 мм Высота режущей кромки B 30 мм Револьверная головка размер 1 Быстросменный держатель размер 1 Быстросменный держатель размер 1 Преимущества четырехпозиционной револьверной головки Parat прецизионное изготовление в связи с высокой точностью повторяемости и переходов (0,005 мм) самые широкие возможности (возможно 40 положений инструментов, шаг 9°) Быстрое и легкое регулирование по высоте при помощи регулировочного винта Что обеспечивает высокую гибкость модульной конструкции № 010-040 Четырехпозиционная револьверная головка Тип RD Объем поставки Зажимнoй ключ, накидной ключ, торцовый ключ № 110- 140 Четырехпозиционная револьверная головка с внутренним охлаждением Тип RD + IK Объем поставки Зажимнoй ключ, накидной ключ, торцовый ключ, стяжной винт с внутренним отверстием, охлаждающий шланг, фиттинг, пружина, запорный винт № 210- 230 Parat Двухпозиционный универсальный быстросменный держатель Тип UD Объем поставки Накидной ключ, торцовый ключ Вт С) I “Ц I E Размер 1 2 3 4 Приводная мощность токарного станка макс. в кВт P 3,7 7,4 14,7 22 Токарный резец, поперечное сечение макс. A 20 25 40 50 Высота режущей кромки B 30 40 60 80 Мин. ширина инструментальной каретки C 90-100 110-150 150-180 200-250 Револьверная головка (Четырехгранник основная часть) D 84 106 134 154 Делительный диск с защитным кольцом 0 E 80 102 133 150 Диаметр поворота со сменным держателем 0 G 180 240 300 350 Стяжной винт в суппорте J M 14x2 M 16x2 M 20x2,5 M24 x 3 K 21 25 30 35 Масса около (без сменного держателя) кг 3,5 6,5 15 22 22265 TYP RD Идентификационный номер № 010 020 030 040 Цена за 1 штуку E (2.356,00) (2.987,00) (4.348,00) (5.765,00) 22265 TYP RD+IK Идентификационный номер № 110 120 130 140 Цена за 1 штуку E (2.703,00) (3.121,00) (4.120,00) (5.460,00) 22265 TYP UD Идентификационный номер № 210 220 230 Цена за 1 штуку E (792,00) (909,00) (1.323,00) Четырехпозиционная револьверная головка RD Двухпозиционный универсальный быстросменный держатель UD Товарная группа 213 514 2013
