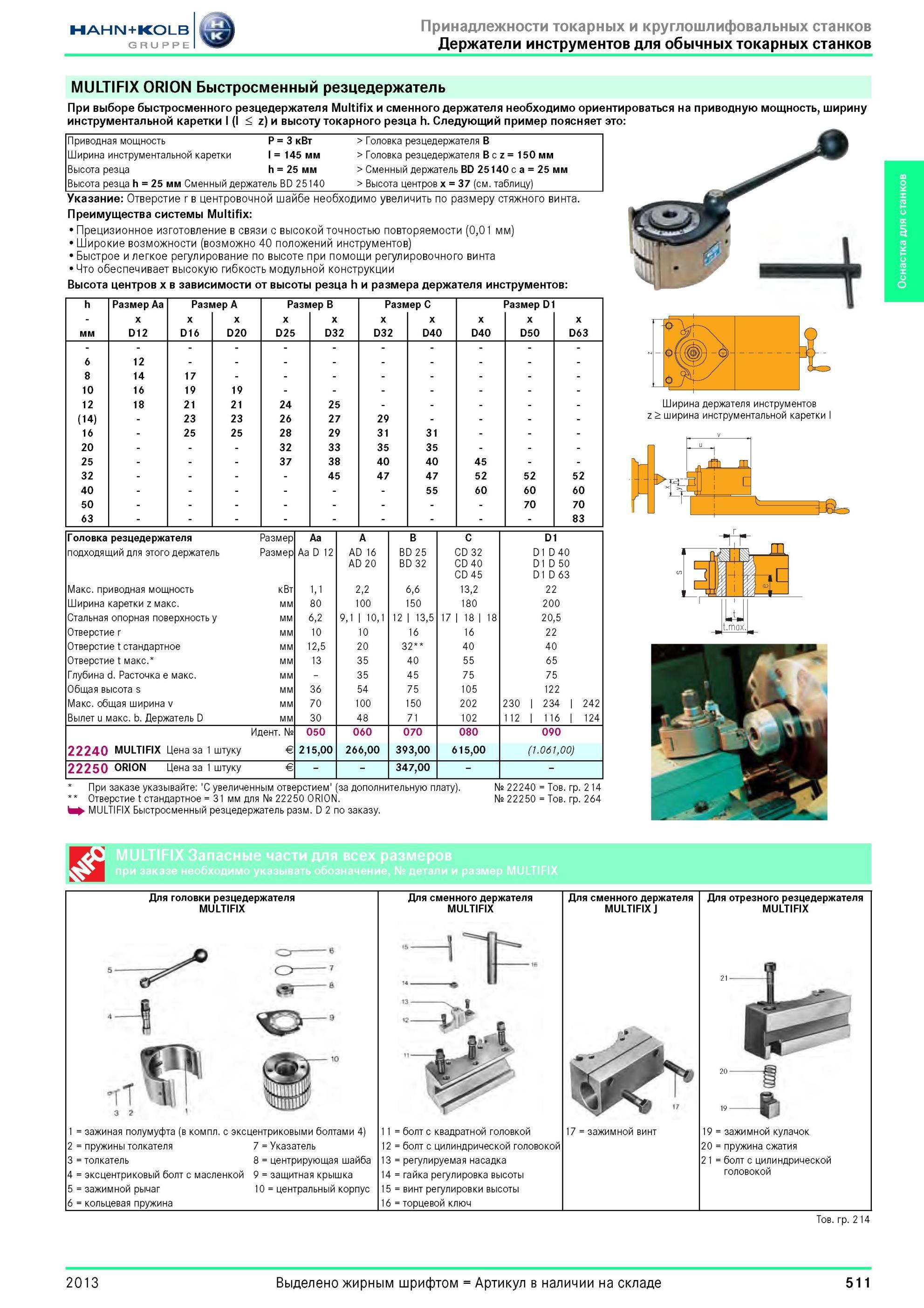

Быстросменный резцедержатель MULTIFIX ORION от Hahn Kolb При выборе быстросменного резцедержателя Multifix и сменного держателя необходимо ориентироваться на приводную мощность, ширину инструментальной каретки I (I z) и высоту токарного резца h. Следующий пример поясняет это Приводная мощность P 3 кВт Ширина инструментальной каретки I 145 мм Высота резца h 25 мм Высота резца h 25 мм Сменный держатель BD 25140 Головка резцедержателя B Головка резцедержателя B с z 150 мм Сменный держатель BD 25140 с a 25 мм Высота центров x 37 (см. таблицу) Указание Отверстие r в центровочной шайбе необходимо увеличить по размеру стяжного винта. Преимущества системы Multifix Прецизионное изготовление в связи с высокой точностью повторяемости (0,01 мм) Широкие возможности (возможно 40 положений инструментов) Быстрое и легкое регулирование по высоте при помощи регулировочного винта Что обеспечивает высокую гибкость модульной конструкции Высота центров x в зависимости от высоты резца h и размера держателя инструментов h Размер Aa Размер A Размер B Размер C Размер D1 мм D12 D16 D20 D25 D32 D32 D40 D40 D50 D63 6 12 8 14 17 10 16 19 19 12 18 21 21 24 25 (14) 23 23 26 27 29 16 25 25 28 29 31 31 20 32 33 35 35 25 37 38 40 40 45 32 45 47 47 52 52 52 40 55 60 60 60 50 70 70 63 83 Головка резцедержателя Размер Aa A B C D1 подходящий для этого держатель Размер Aa D 12 AD 16 BD 25 CD 32 D1 D 40 AD 20 BD 32 CD 40 D1 D 50 CD 45 D1 D 63 Макс. приводная мощность кВт 1,1 2,2 6,6 13,2 22 Ширина каретки z макс. мм 80 100 150 180 200 Стальная опорная поверхность y мм 6,2 9,1 10,1 12 13,5 17 18 18 20,5 Отверстие r мм 10 10 16 16 22 Отверстие t стандартное мм 12,5 20 32 40 40 Отверстие t макс. мм 13 35 40 55 65 Глубина d. Расточка e макс. мм 35 45 75 75 Общая высота s мм 36 54 75 105 122 Макс. общая ширина v мм 70 100 150 202 230 234 Вылет u макс. b. Держатель D мм 30 48 71 102 112 116 Идентификационный номер № 050 060 070 080 090 22240 MULTIFIX Цена за 1 штуку E 215,00 266,00 393,00 615,00 (1.061,00 22250 ORION Цена за 1 штуку E 347,00 242 124 Ширина держателя инструментов z ширина инструментальной каретки l При заказе указывайте 'С увеличенным отверстием' (за дополнительную плату). № 22240 Товарная группа 214 Отверстие t стандартное 31 мм для № 22250 ORION. № 22250 Товарная группа 264 h MULTIFIX Быстросменный резцедержатель разм. D 2 по заказу. Для головки резцедержателя MULTIFIX 1 зажиная полумуфта (в компл. с эксцентриковыми болтами 4) 2 пружины толкателя 7 Указатель 3 толкатель 8 центрирующая шайба 4 эксцентриковый болт с масленкой 9 защитная крышка 5 зажимной рычаг 10 центральный корпус 6 кольцевая пружина Для сменного держателя MULTIFIX 11 болт с квадратной головкой 12 болт с цилиндрической головокой 13 регулируемая насадка 14 гайка регулировка высоты 15 винт регулировки высоты 16 торцевой ключ Для сменного держателя MULTIFIX J 17 зажимнoй винт Для отрезного резцедержателя MULTIFIX 19 зажимной кулачок 20 пружина сжатия 21 болт с цилиндрической Товарная группа 214 21 20 19 2013 511 Оснастка для станков
