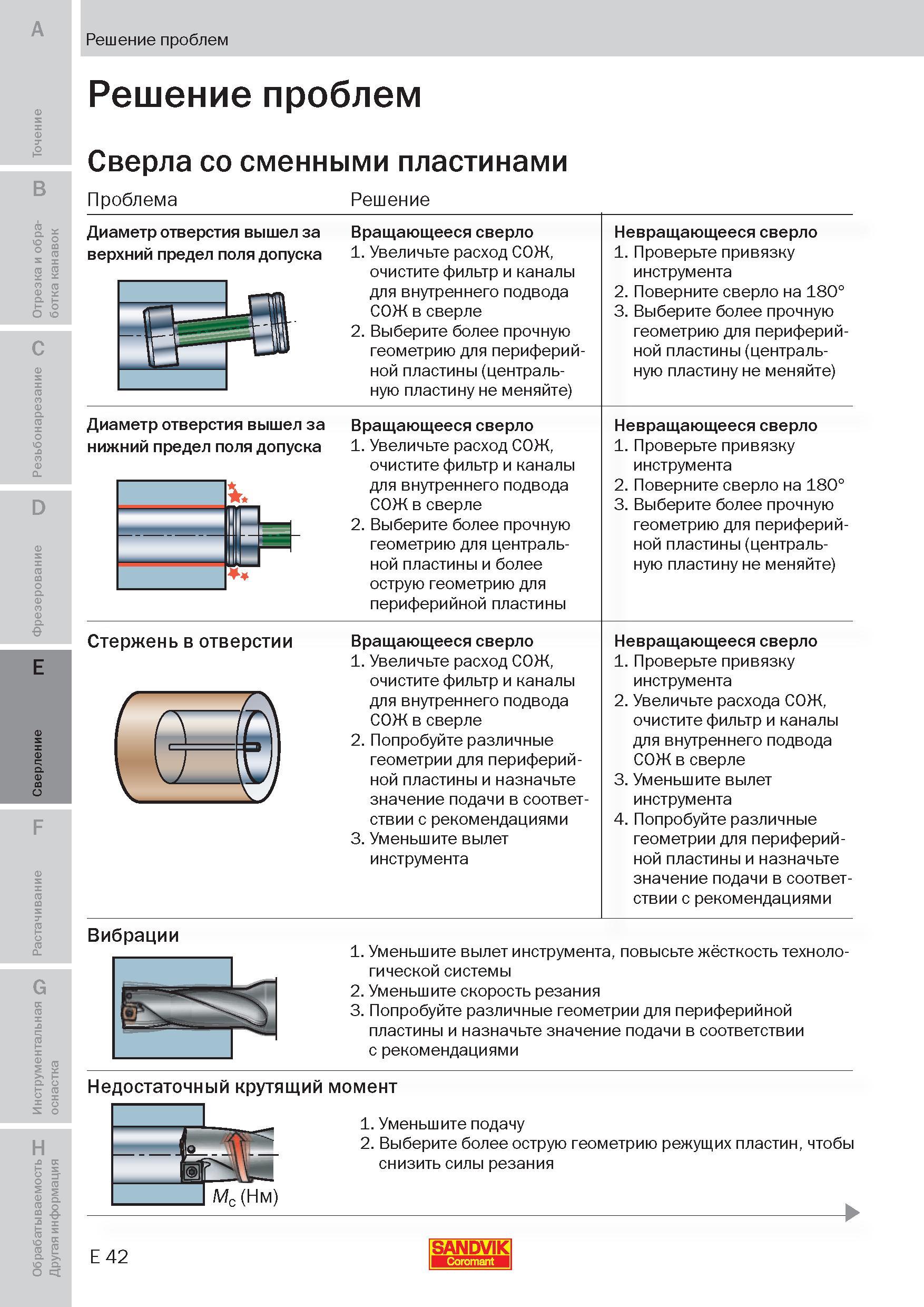

Решение типовых проблем при сверлении отверстий в металле сверлами со сменными режущими многогранными пластинами Диаметр отверстия вышел за верхн 209 Пособие SANDVIK COROMANT 2009 Обработка металлов резанием Инструмент и оснастка Стр.E42
Решение типовых проблем при сверлении отверстий в металле сверлами со сменными режущими многогранными пластинами Диаметр отверстия вышел за верхн Решение типовых проблем при сверлении отверстий в металле сверлами со сменными режущими многогранными пластинами Диаметр отверстия вышел за верхний предел поля допуска Вращающееся сверло 1. Увеличьте расход СОЖ, очистите фильтр и каналы для внутреннего подвода СОЖ в сверле 2. Выберите более прочную геометрию для периферийной пластины (центральную пластину не меняйте) Невращающееся сверло 1. Проверьте привязку инструмента 2. Поверните сверло на 180° 3. Выберите более прочную геометрию для периферийной пластины (центральную пластину не меняйте) Диаметр отверстия вышел за нижний предел поля допуска Вращающееся сверло 1. Увеличьте расход СОЖ, очистите фильтр и каналы для внутреннего подвода СОЖ в сверле 2. Выберите более прочную геометрию для центральной пластины и более острую геометрию для периферийной пластины Невращающееся сверло 1. Проверьте привязку инструмента 2. Поверните сверло на 180° 3. Выберите более прочную геометрию для периферийной пластины (центральную пластину не меняйте) Стержень в отверстии Вращающееся сверло 1. Увеличьте расход СОЖ, очистите фильтр и каналы для внутреннего подвода СОЖ в сверле 2. Попробуйте различные геометрии для периферийной пластины и назначьте значение подачи в соответствии с рекомендациями 3. Уменьшите вылет инструмента Невращающееся сверло 1. Проверьте привязку инструмента 2. Увеличьте расхода СОЖ, очистите фильтр и каналы для внутреннего подвода СОЖ в сверле 3. Уменьшите вылет инструмента 4. Попробуйте различные геометрии для периферийной пластины и назначьте значение подачи в соответствии с рекомендациями Вибрации 1. Уменьшите вылет инструмента, повысьте жёсткость технологической системы 2. Уменьшите скорость резания 3. Попробуйте различные геометрии для периферийной пластины и назначьте значение подачи в соответствии с рекомендациями Недостаточный крутящий момент Mc (Нм) 1. Уменьшите подачу 2. Выберите более острую геометрию режущих пластин, чтобы снизить силы резания E 42 SANDVIK A Решение проблем Проблема Решение
