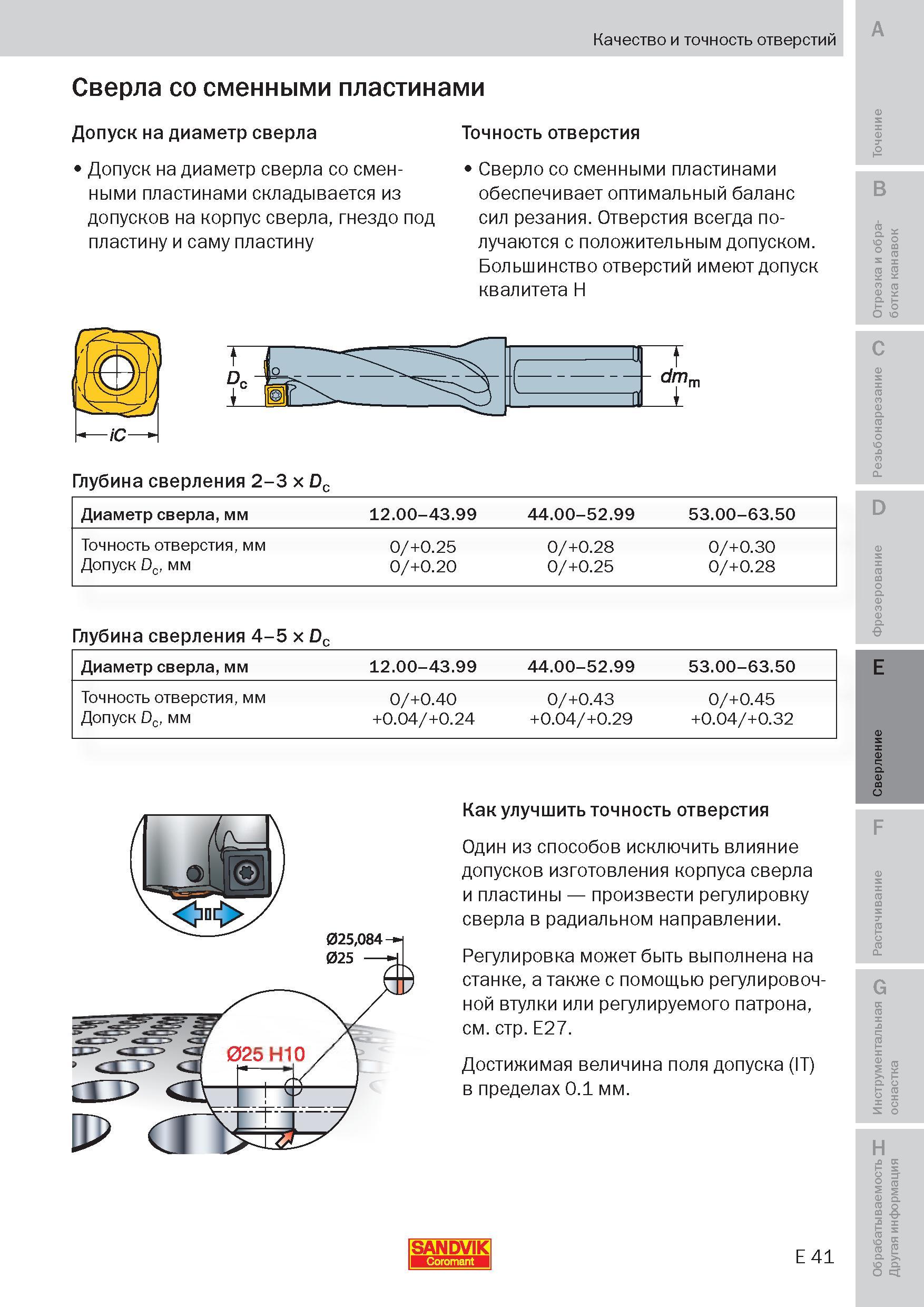

Как улучшить точность отверстия Один из способов исключить влияние допусков изготовления корпуса сверла и пластины произвести регулировку сверла в радиальном направлении. Регулировка может быть выполнена на станке, а также с помощью регулировочной втулки или регулируемого патрона, см. стр. Е27. Достижимая величина поля допуска (IT) в пределах 0.1 мм. SANDVIK E 41 Качество и точность отверстий Сверла со сменными пластинами Допуск на диаметр сверла Точность отверстия Допуск на диаметр сверла со смен- Сверло со сменными пластинами ными пластинами складывается из обеспечивает оптимальный баланс допусков на корпус сверла, гнездо под сил резания. Отверстия всегда по- пластину и саму пластину лучаются с положительным допуском. Большинство отверстий имеют допуск квалитета H ирг drnm а L Глубина сверления 2-3 х Dc Диаметр сверла, мм 12.00-43.99 44.00-52.99 53.00-63.50 Точность отверстия, мм 0/+0.25 0/+0.28 0/+0.30 Допуск Dc, мм 0/+0.20 0/+0.25 0/+0.28 Глубина сверления 4-5 х Dc Диаметр сверла, мм 12.00-43.99 44.00-52.99 53.00-63.50 Точность отверстия, мм 0/+0.40 0/+0.43 0/+0.45 Допуск Dc, мм +0.04/+0.24 +0.04/+0.29 +0.04/+0.32
