Рекомендуемые режимы резания Sandvik для наружной и внутренней токарной обработки с применением смазочно-охлаждающей жидкости Сталь нержавеющая Чугун

Рекомендуемые режимы резания Sandvik для наружной и внутренней токарной обработки с применением смазочно-охлаждающей жидкости Сталь нержавеющая Чугун

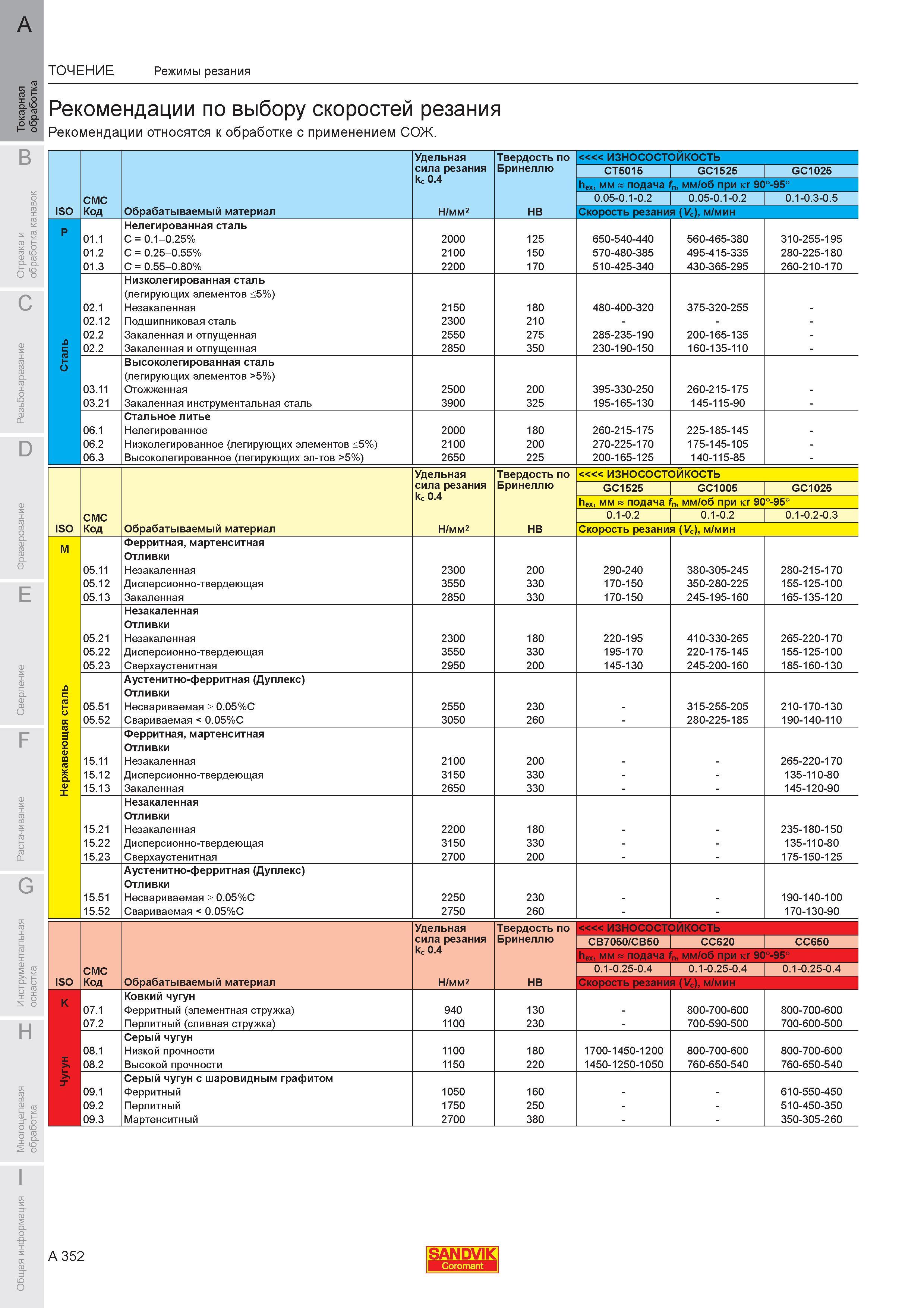

Рекомендуемые режимы резания Sandvik для наружной и внутренней токарной обработки с применением смазочно-охлаждающей жидкости Сталь нержавеющая Чугун ТОЧЕНИЕ Режимы резания Рекомендации по выбору скоростей резания Рекомендации относятся к обработке с применением СОЖ. Удельная Твердость по ИЗНОСОСТОЙКОСТЬ сила резания kc 0.4 Бринеллю CT5015 GC1525 GC1025 hex мм подача fn мм/об при кг 90 -95 CMC 0.05-0.1-0.2 0.05-0.1-0.2 0.1-0.3-0.5 ISO Код Обрабатываемый материал мм2 HB Скорость резания (Vc) м/мин P Нелегированная сталь 01.1 C 0.1-0.25% 2000 125 650-540-440 560-465-380 310-255-195 01.2 C 0.25-0.55% 2100 150 570-480-385 495-415-335 280-225-180 01.3 C 0.55-0.80% 2200 170 510-425-340 430-365-295 260-210-170 Низколегированная сталь (легирующих элементов 5%) 02.1 Незакаленная 2150 180 480-400-320 375-320-255 02.12 Подшипниковая сталь 2300 210 Сталь 02.2 Закаленная и отпущенная 2550 275 285-235-190 200-165-135 02.2 Закаленная и отпущенная 2850 350 230-190-150 160-135-110 Высоколегированная сталь (легирующих элементов 5%) 03.11 Отожженная 2500 200 395-330-250 260-215-175 03.21 Закаленная инструментальная сталь 3900 325 195-165-130 145-115-90 Стальное литье 06.1 Нелегированное 2000 180 260-215-175 225-185-145 06.2 Низколегированное (легирующих элементов 5%) 2100 200 270-225-170 175-145-105 06.3 Высоколегированное (легирующих эл-тов 5%) 2650 225 200-165-125 140-115-85 Удельная Твердость по ИЗНОСОСТОЙКОСТЬ сила резания kc 0.4 Бринеллю GC1525 GC1005 GC1025 hex мм подача fn мм/об при кг 90 -95 CMC 0.1-0.2 0.1-0.2 0.1-0.2-0.3 ISO Код Обрабатываемый материал мм2 HB Скорость резания (VC) м/мин M Ферритная мартенситная Отливки 05.11 Незакаленная 2300 200 290-240 380-305-245 280-215-170 05.12 Дисперсионно-твердеющая 3550 330 170-150 350-280-225 155-125-100 05.13 Закаленная 2850 330 170-150 245-195-160 165-135-120 Незакаленная Отливки 05.21 Незакаленная 2300 180 220-195 410-330-265 265-220-170 05.22 Дисперсионно-твердеющая 3550 330 195-170 220-175-145 155-125-100 05.23 Сверхаустенитная 2950 200 145-130 245-200-160 185-160-130 Нержавеющая сталь Аустенитно-ферритная (Дуплекс) Отливки 05.51 Несвариваемая 0.05%C 2550 230 315-255-205 210-170-130 05.52 Свариваемая 0.05%C 3050 260 280-225-185 190-140-110 Ферритная мартенситная Отливки 15.11 Незакаленная 2100 200 265-220-170 15.12 Дисперсионно-твердеющая 3150 330 135-110-80 15.13 Закаленная 2650 330 145-120-90 Незакаленная Отливки 15.21 Незакаленная 2200 180 235-180-150 15.22 Дисперсионно-твердеющая 3150 330 135-110-80 15.23 Сверхаустенитная 2700 200 175-150-125 Аустенитно-ферритная (Дуплекс) Отливки 15.51 Несвариваемая 0.05%C 2250 230 190-140-100 15.52 Свариваемая 0.05%C 2750 260 170-130-90 Удельная Твердость по ИЗНОСОСТОЙКОСТЬ сила резания kc 0.4 Бринеллю CB7050 CB50 CC620 CC650 hex мм подача fn мм/об при кг 90 -95 CMC 0.1-0.25-0.4 0.1-0.25-0.4 0.1-0.25-0.4 ISO Код Обрабатываемый материал мм 2 HB Скорость резания (Vc) м/мин K Ковкий чугун 07.1 Ферритный (элементная стружка) 940 130 800-700-600 800-700-600 07.2 Перлитный (сливная стружка) 1100 230 700-590-500 700-600-500 Серый чугун Чугун 08.1 Низкой прочности 1100 180 1700-1450-1200 800-700-600 800-700-600 08.2 Высокой прочности 1150 220 1450-1250-1050 760-650-540 760-650-540 Серый чугун с шаровидным графитом 09.1 Ферритный 1050 160 610-550-450 09.2 Перлитный 1750 250 510-450-350 09.3 Мартенситный 2700 380 350-305-260 A 352 SANDVIK Coromant
