Рекомендуемые режимы резания Mitsubishi Твердый сплав Диаметр сверла 014 0 15 4 15 5-018 4 018 5-021 4 материал Условия Твердость Скорость резани

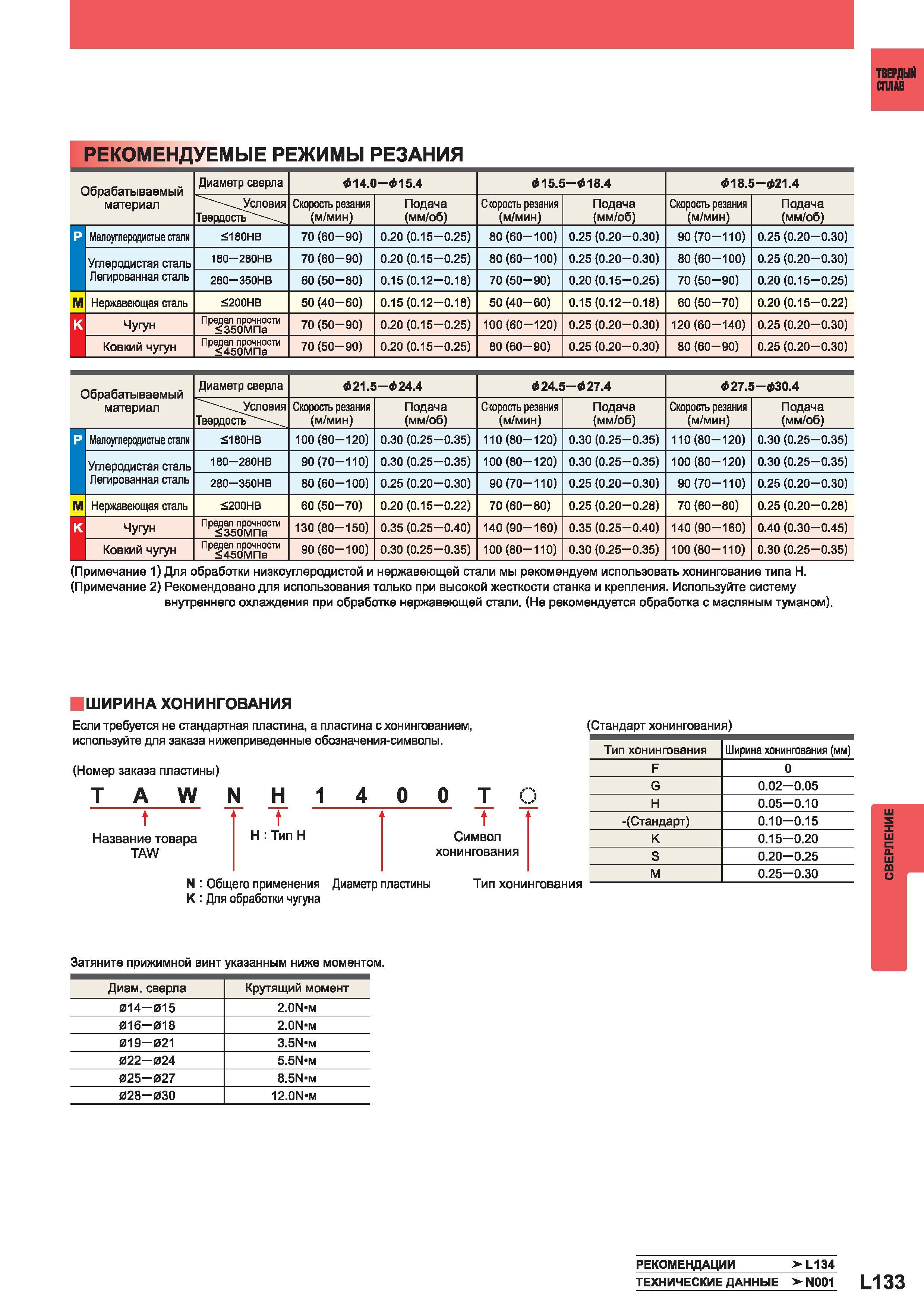

Рекомендуемые режимы резания Mitsubishi Твердый сплав Диаметр сверла 014.0 15.4 15.5-018.4 018.5-021.4 материал Условия Твердость Скорость резания (м/мин) Подача (мм/об) Скорость резания (м/мин) Подача (мм/об) Скорость резания (м/мин) Подача (мм/об) в Малоуглеродистые стали 180НВ 70 (60-90) 0.20 (0.15-0.25) 80 (60-100) 0.25 (0.20-0.30) 90(70-110) 0.25 (0.20-0.30) Углеродистая сталь 180 280НВ 70 (60-90) 0.20 (0.15-0.25) 80 (60-100) 0.25 (0.20-0.30) 80(60-100) 0.25 (0.20-0.30) Легированная сталь 280 350НВ 60 (50-80) 0.15(0.12-0.18) 70 (50-90) 0.20 (0.15-0.25) 70 (50-90) 0.20 (0.15-0.25) Нержавеющая сталь 200НВ 50 (40-60) 0.15(0.12-0.18) 50 (40- 60) 0.15(0.12-0.18) 60 (50-70) 0.20 (0.15-0.22) к Чугун Предел прочности 350МПа 70 (50-90) 0.20 (0.15-0.25) 100(60-120) 0.25 (0.20-0.30) 120 (60-140) 0.25 (0.20-0.30) Ковкий чугун Предел прочности 450МПа 70 (50-90) 0.20 (0.15-0.25) 80 (60-90) 0.25 (0.20-0.30) 80 (60-90) 0.25 (0.20-0.30) Обпабатыяаемый Диаметр сверла 021.5-024.4 024.5-027.4 027.5-030.4 материал '' УСЛОВИЯ Тверд остъ'' Скорость резания (м/мин) Подача (мм/об) Скорость резания (м/мин) Подача (мм/об) Скорость резания (м/мин) Подача (мм/об) В Малоуглеродистые стали S180HB 100 (80-120) 0.30 (0.25-0.35) 110(80-120) 0.30 (0.25-0.35) 110(80-120) 0.30 (0.25-0.35) Углеродистая сталь 180 280НВ 90(70-110) 0.30 (0.25-0.35) 100 (80-120) 0.30 (0.25-0.35) 100 (80-120) 0.30 (0.25-0.35) Легированная сталь 280 350НВ 80(60-100) 0.25 (0.20-0.30) 90(70-110) 0.25 (0.20-0.30) 90(70-110) 0.25 (0.20-0.30) Нержавеющая сталь SS200HB 60 (50-70) 0.20 (0.15-0.22) 70 (60-80) 0.25 (0.20-0.28) 70 (60-80) 0.25 (0.20-0.28) к Чугун Предал прочности 350МПа 130(80-150) 0.35 (0.25-0.40) 140(90-160) 0.35 (0.25-0.40) 140 (90-160) 0.40 (0.30-0.45) Ковкий чугун Предел прочности 450МПа 90(60-100) 0.30 (0.25-0.35) 100 (80-110) 0.30 (0.25-0.35) 100(80-110) 0.30 (0.25-0.35) (Примечание 1) Для обработки ниэкоуглеродистой и нержавеющей стали мы рекомендуем использовать хонингование типа Н. (Примечание 2) Рекомендовано для использования только при высокой жесткости станка и крепления. Используйте систему внутреннего охлаждения при обработке нержавеющей стали. (Не рекомендуется обработка с масляным туманом). 1ШИРИНА ХОНИНГОВАН Если требуется не стандартная пластина а пластина с хонингованием используйте для заказа нижеприведенные обозначения-символы. (Номер заказа пластины) A W N Н 1 4 0 0 С t Название товара Н Тип Н Символ TAW хонингования N Общего применения К Для обработки чугуна Диаметр пластины Тип хонингования Стандарт хонинговани я) Тип хонингования Ширина хонингования (мм) F 0 G 0.02-0.05 Н 0.05-0.10 -(Стандарт) 0.10-0.15 К 0.15-0.20 S 0.20-0.25 М 0.25-0.30 Затяните прижимной винт указанным ниже моментом. Диаметр сверла Крутящий момент 014-015 2.0NM 016-018 2.0N-M 019-021 3.5NM 022-024 5.5Nm 025-027 8.5N-M 028-030 12.0NM РЕКОМЕНДАЦИИ И34 ТЕХНИЧЕСКИЕ ДАННЫЕ N001 1 33 Сверление
