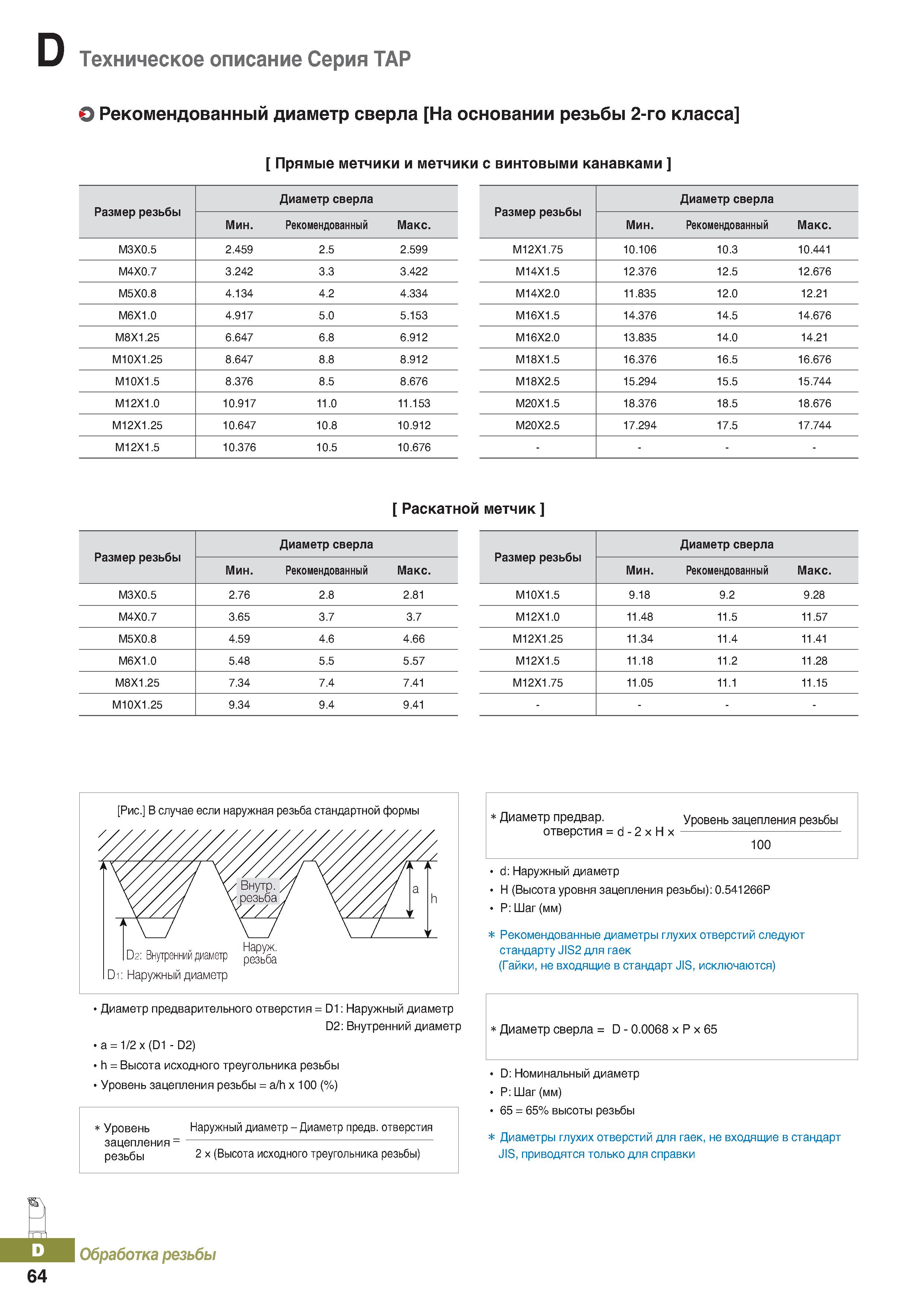

Рекомендованный диаметр сверла под нарезание резьбы метчиком На основании резьбы 2-го класса Прямые метчики и с винтовыми канавками _ Размер резьбы Диаметр сверла Мин. Рекомендованный Макс. М12Х1.75 10.106 10.3 10.441 М14Х1.5 12.376 12.5 12.676 М14Х2.0 11.835 12.0 12.21 М16Х1.5 14.376 14.5 14.676 М16Х2.0 13.835 14.0 14.21 М18Х1.5 16.376 16.5 16.676 М18Х2.5 15.294 15.5 15.744 М20Х1.5 18.376 18.5 18.676 М20Х2.5 17.294 17.5 17.744 Размер резьбы Диаметр сверла Мин. Рекомендованный Макс. МЗХ0.5 2.459 2.5 2.599 М4Х0.7 3.242 3.3 3.422 М5Х0.8 4.134 4.2 4.334 М6Х1.0 4.917 5.0 5.153 М8Х1.25 6.647 6.8 6.912 М10Х1.25 8.647 8.8 8.912 М10Х1.5 8.376 8.5 8.676 М12Х1.0 10.917 11.0 11.153 М12Х1.25 10.647 10.8 10.912 М12Х1.5 10.376 10.5 10.676 Раскатной метчик Размер резьбы Диаметр сверла Мин. Рекомендованный Макс. МЗХ0.5 2.76 2.8 2.81 М4Х0.7 3.65 3.7 3.7 М5Х0.8 4.59 4.6 4.66 М6Х1.0 5.48 5.5 5.57 М8Х1.25 7.34 7.4 7.41 М10Х1.25 9.34 9.4 9.41 Размер резьбы Диаметр сверла Мин. Рекомендованный Макс. М10Х1.5 9.18 9.2 9.28 М12Х1.0 11.48 11.5 11.57 М12Х1.25 11.34 11.4 11.41 М12Х1.5 11.18 11.2 11.28 М12Х1.75 11.05 11.1 11.15 Рис. В случае если наружная резьба стандартной формы ) V j у X 1‘ > X Внутр. 7 V X J у резьба J 'У X X I Y 1 > a h > к D2: Внутренний диаметр резьба Di Наружный диаметр Диаметр предварительного отверстия = D1: Наружный диаметр D2: Внутренний диаметр a = 1 2x(D1 -D2) h = Высота исходного треугольника резьбы Уровень зацепления резьбы = a hx100 (%) Уровень Наружный диаметр - Диаметр предв. отверстия зацепления = резьбы 2 х (Высота исходного треугольника резьбы) Диаметр предвар. Уровень зацепления резьбы отверстия = d-2xHx 100 с1:Наружныйдиаметр Н (Высотауровня зацепления резьбы): 0.541266Р Р: Шаг (мм) Рекомендованные диаметры глухих отверстий следуют стандарту JIS2 для гаек (Гайки, не входящие в стандарт JIS, исключаются) Диаметр сверла = D - 0.0068 хР х65 D: Номинальный диаметр Р: Шаг (мм) 65 = 65% высоты резьбы Диаметр ы глухих отверстий для гаек, не входящие в стандарт JIS, приводятся только для справки .L Обработка резьбы 64 D Техническое описание Серия ТАР О
