Рекомендованная минимальная и максимальная длина (L) закрепления концевого осевого режущего инструмента TaeguTec Внутренний посадочный диаметр мм Каталог TAEGUTEC 2015 Инструмент режущий Оснастка Стр. TG12 1537 Lab2u

Обновлено 2020-04-13 15:05:19

Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding TAEGUTEC \| Каталог TAEGUTEC 2015 Металлорежущий инструмент и оснастка (Всего 1627 стр.)

Рекомендованная минимальная и максимальная длина (L) закрепления концевого осевого режущего инструмента TaeguTec Внутренний посадочный диаметр мм 1537 Каталог TAEGUTEC 2015 Металлорежущий инструмент и инструментальная оснастка Стр.TG12

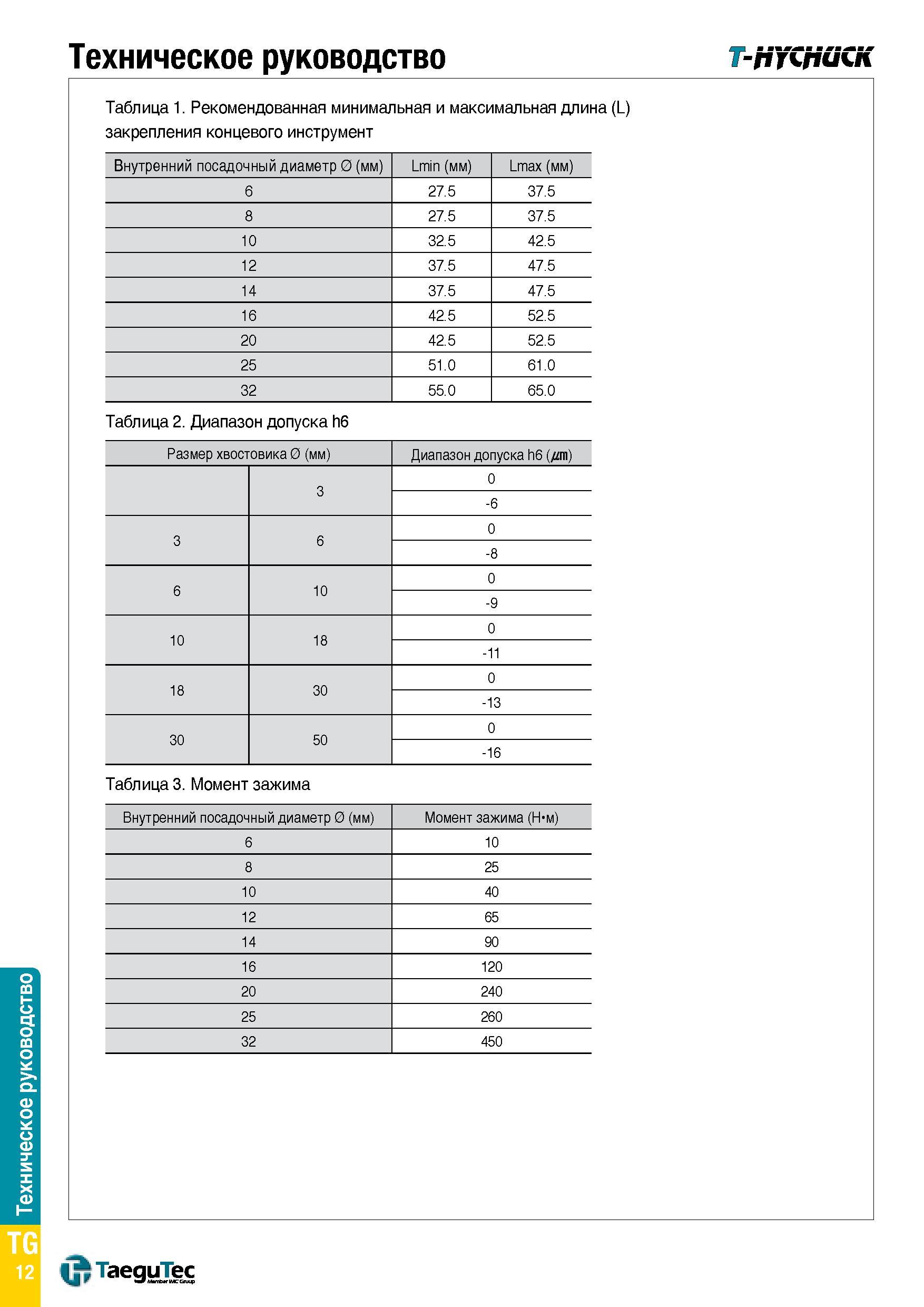

Рекомендованная минимальная и максимальная длина (L) закрепления концевого осевого режущего инструмента TaeguTec Внутренний посадочный диаметр мм Рекомендованная минимальная и максимальная длина (L) закрепления концевого осевого режущего инструмента TaeguTec Внутренний посадочный диаметр мм Lmin (мм) Lmax (мм) 6 27.5 37.5 8 27.5 37.5 10 32.5 42.5 12 37.5 47.5 14 37.5 47.5 16 42.5 52.5 20 42.5 52.5 25 51.0 61.0 32 55.0 65.0 Таблица 2. Диапазон допуска h6 Размер хвостовика 0 (мм) Диапазон допуска h6 (до) 3 0 -6 3 6 0 -8 6 10 0 -9 10 18 0 -11 18 30 0 -13 30 50 0 -16 Таблица 3. Момент зажима Внутренний посадочный диаметр 0 (мм) Момент зажима (Н м) 6 1 0 8 25 10 40 12 65 14 90 16 120 20 240 25 260 32 450 TaeguTec Техническое руководство Техническое руководство т-нт'спйск Таблица 1.
