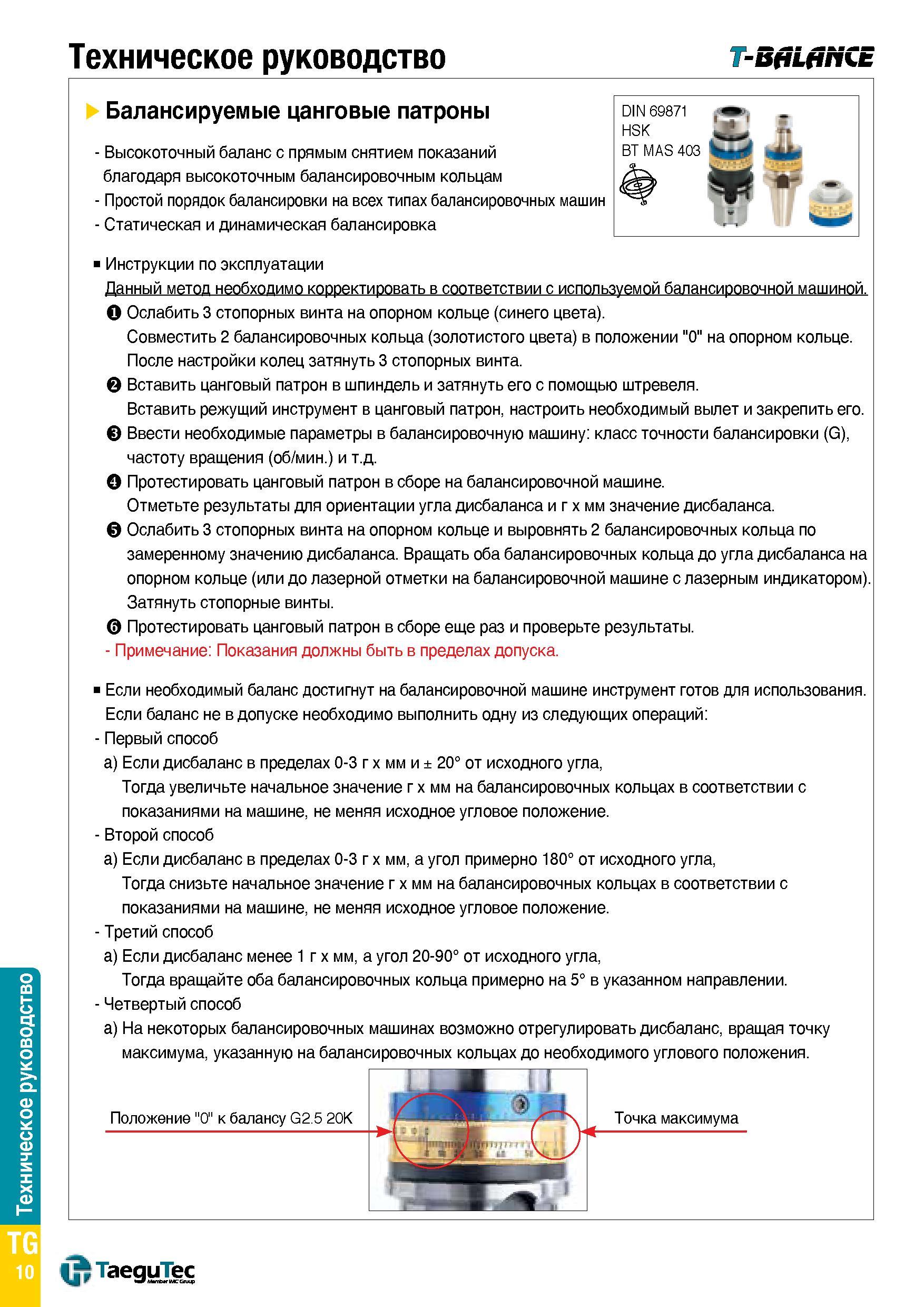

Инструкция по эксплуатации инструментальной оснастки TaeguTec T-BALANCE Балансируемые цанговые патроны Данный метод необходимо корректировать в соответствии с используемой балансировочной машиной. Ослабить 3 стопорных винта на опорном кольце (синего цвета). Совместить 2 балансировочных кольца (золотистого цвета) в положении "0" на опорном кольце. После настройки колец затянуть 3 стопорных винта. 0 Вставить цанговый патрон в шпиндель и затянуть его с помощью штревеля. Вставить режущий инструмент в цанговый патрон, настроить необходимый вылет и закрепить его. Ввести необходимые параметры в балансировочную машину класс точности балансировки (G), частоту вращения (об/мин.) и т.д. О Протестировать цанговый патрон в сборе на балансировочной машине. Отметьте результаты для ориентации угла дисбаланса и х мм значение дисбаланса. Ослабить 3 стопорных винта на опорном кольце и выровнять 2 балансировочных кольца по замеренному значению дисбаланса. Вращать оба балансировочных кольца до угла дисбаланса на опорном кольце (или до лазерной отметки на балансировочной машине с лазерным индикатором). Затянуть стопорные винты. Протестировать цанговый патрон в сборе еще раз и проверьте результаты. - Примечание Показания должны быть в пределах допуска. Если необходимый баланс достигнут на балансировочной машине инструмент готов для использования. Если баланс не в допуске необходимо выполнить одну из следующих операций - Первый способ а) Если дисбаланс в пределах 0-3 х мм и ± 20° от исходного угла, Тогда увеличьте начальное значение х мм на балансировочных кольцах в соответствии с показаниями на машине, не меняя исходное угловое положение. - Второй способ а) Если дисбаланс в пределах 0-3 х мм, а угол примерно 180° от исходного угла, Тогда снизьте начальное значение х мм на балансировочных кольцах в соответствии с показаниями на машине, не меняя исходное угловое положение. - Третий способ а) Если дисбаланс менее 1 х мм, а угол 20-90° от исходного угла, Тогда вращайте оба балансировочных кольца примерно на 5° в указанном направлении. - Четвертый способ а) На некоторых балансировочных машинах возможно отрегулировать дисбаланс, вращая точку максимума, указанную на балансировочных кольцах до необходимого углового положения. Техническое руководство Техническое руководство Балансируемые цанговые патроны - Высокоточный баланс с прямым снятием показаний благодаря высокоточным балансировочным кольцам - Простой порядок балансировки на всех типах балансировочных машин - Статическая и динамическая балансировка
