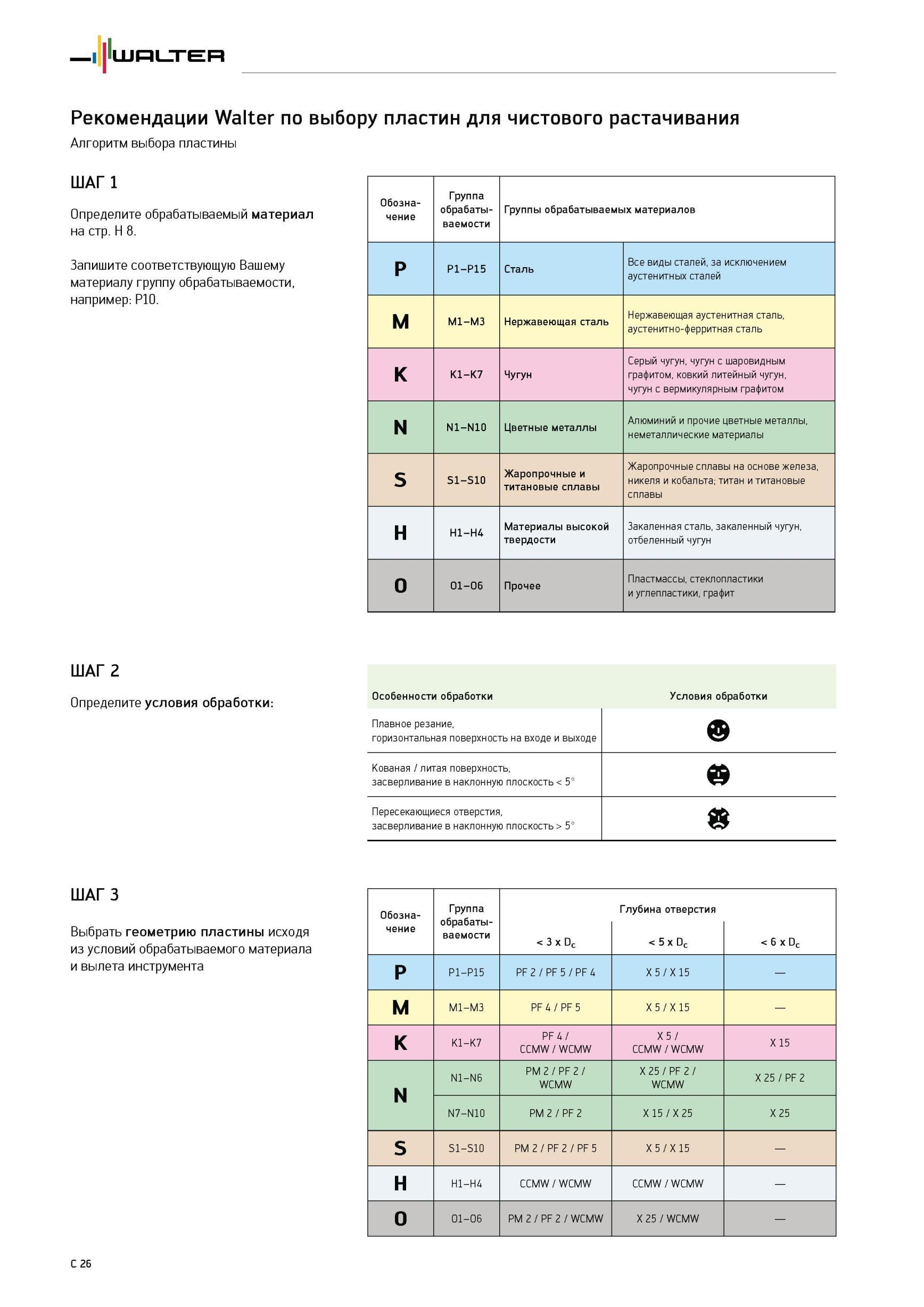

Рекомендации Walter по выбору пластин для чистового растачивания Алгоритм выбора пластины Определите обрабатываемый материал Запишите соответствующую Вашему материалу группу обрабатываемости, например P10. Обозначение Группа обрабатываемости Группы обрабатываемых материалов P P1-P15 Сталь Все виды сталей, за исключением аустенитных сталей M M1-M3 Нержавеющая сталь Нержавеющая аустенитная сталь, аустенитно-ферритная сталь K K1-K7 Чугун Серый чугун, чугун с шаровидным графитом, ковкий литейный чугун, чугун с вермикулярным графитом N N1-N10 Цветные металлы Алюминий и прочие цветные металлы, неметаллические материалы S S1-S10 Жаропрочные и титановые сплавы Жаропрочные сплавы на основе железа, никеля и кобальта; титан и титановые сплавы H H1-H4 Материалы высокой твердости Закаленная сталь, закаленный чугун, отбеленный чугун O О - 1 О Прочее Пластмассы, стеклопластики и углепластики, графит ШАГ 2 Определите условия обработки Кованая / литая поверхность, засверливание в наклонную плоскость 5° Пересекающиеся отверстия, засверливание в наклонную плоскость > 5° с Особенности обработки Плавное резание, горизонтальная поверхность на входе и выходе Условия обработки a ШАГ 3 Выбрать геометрию пластины исходя из условий обрабатываемого материала и вылета инструмента Обозначение Группа обрабатываемости 3 x Dc Глубина отверстия 5 x Dc 6 x Dc P P1-P15 PF 2 / PF 5 / PF 4 X 5 / X 15 - M M1-M3 PF 4 / PF 5 X 5 / X 15 - K K1-K7 PF 4 / CCMW / WCMW X 5 / CCMW / WCMW X 15 N N1-N6 PM 2 / PF 2 / WCMW X 25 / PF 2 / WCMW X25 / PF2 N7-N10 PM 2 / PF 2 X 15 / X 25 X 25 S S1-S10 PM 2 / PF 2 / PF 5 X 5 / X 15 - H H1-H4 CCMW / WCMW CCMW / WCMW - O O1-O6 PM 2 / PF 2 / WCMW X 25 / WCMW - C 26
