Рекомендации по выбору скоростей резания Sandvik при точении Рекомендации относятся к токарной обработке с применением СОЖ Удельная сила резания kc Т

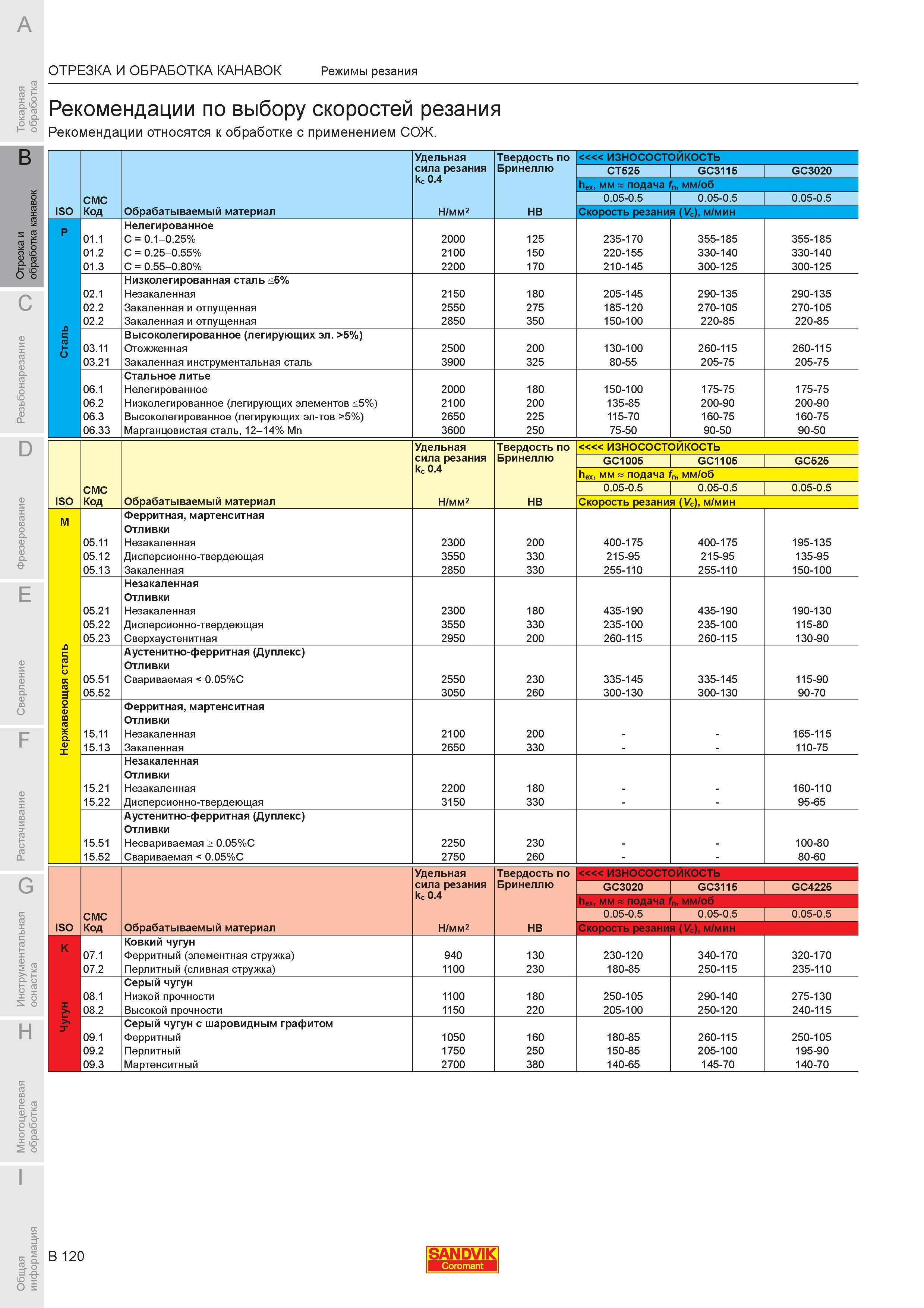

Рекомендации по выбору скоростей резания Sandvik при точении Рекомендации относятся к токарной обработке с применением СОЖ. Удельная сила резания kc Твердость по ИЗНОСОСТОЙКОСТЬ 0.4 Бринеллю CT525 GC3115 GC3020 hex мм подача fn мм/об CMC 0.05-0.5 0.05-0.5 0.05-0.5 ISO Код ОТРЕЗКА И ОБРАБОТКА КАНАВОК Режимы резания Обрабатываемый материал мм2 HB Скорость резания (Vc) м/мин P Нелегированное 01.1 C 0.1-0.25% 2000 125 235-170 355-185 355-185 01.2 C 0.25-0.55% 2100 150 220-155 330-140 330-140 01.3 C 0.55-0.80% 2200 170 210-145 300-125 300-125 Низколегированная сталь 5% 02.1 Незакаленная 2150 180 205-145 290-135 290-135 02.2 Закаленная и отпущенная 2550 275 185-120 270-105 270-105 Сталь 02.2 Закаленная и отпущенная 2850 350 150-100 220-85 220-85 03.11 Высоколегированное (легирующих эл. 5%) Отожженная 2500 200 130-100 260-115 260-115 03.21 Закаленная инструментальная сталь 3900 325 80-55 205-75 205-75 Стальное литье 06.1 Нелегированное 2000 180 150-100 175-75 175-75 06.2 Низколегированное (легирующих элементов 5%) 2100 200 135-85 200-90 200-90 06.3 Высоколегированное (легирующих эл-тов 5%) 2650 225 115-70 160-75 160-75 06.33 Марганцовистая сталь 12-14% Mn 3600 250 75-50 90-50 90-50 Удельная Твердость по ИЗНОСОСТОЙКОСТЬ сила резания kc 0.4 Бринеллю GC1005 GC1105 GC525 hex мм подача fn мм/об CMC 0.05-0.5 0.05-0.5 0.05-0.5 ISO Код Обрабатываемый материал мм2 HB Скорость резания (VC) м/мин M Ферритная мартенситная Отливки 05.11 Незакаленная 2300 200 400-175 400-175 195-135 05.12 Дисперсионно-твердеющая 3550 330 215-95 215-95 135-95 05.13 Закаленная 2850 330 255-110 255-110 150-100 Незакаленная Отливки 05.21 Незакаленная 2300 180 435-190 435-190 190-130 05.22 Дисперсионно-твердеющая 3550 330 235-100 235-100 115-80 Нержавеющая сталь 05.23 Сверхаустенитная 2950 200 260-115 260-115 130-90 Аустенитно-ферритная (Дуплекс) Отливки 05.51 Свариваемая 0.05%C 2550 230 335-145 335-145 115-90 05.52 3050 260 300-130 300-130 90-70 Ферритная мартенситная Отливки 15.11 Незакаленная 2100 200 165-115 15.13 Закаленная 2650 330 110-75 Незакаленная Отливки 15.21 Незакаленная 2200 180 160-110 15.22 Дисперсионно-твердеющая 3150 330 95-65 Аустенитно-ферритная (Дуплекс) Отливки 15.51 Несвариваемая 0.05%C 2250 230 100-80 15.52 Свариваемая 0.05%C 2750 260 80-60 Удельная Твердость по ИЗНОСОСТОЙКОСТЬ сила резания kc 0.4 Бринеллю GC3020 GC3115 GC4225 hex мм подача fn мм/об CMC 0.05-0.5 0.05-0.5 0.05-0.5 ISO Код Обрабатываемый материал мм2 HB Скорость резания (VC) м/мин K 07.1 Ковкий чугун Ферритный (элементная стружка) 940 130 230-120 340-170 320-170 07.2 Перлитный (сливная стружка) 1100 230 180-85 250-115 235-110 Серый чугун Чугун 08.1 Низкой прочности 1100 180 250-105 290-140 275-130 08.2 Высокой прочности 1150 220 205-100 250-120 240-115 Серый чугун с шаровидным графитом 09.1 Ферритный 1050 160 180-85 260-115 250-105 09.2 Перлитный 1750 250 150-85 205-100 195-90 09.3 Мартенситный 2700 380 140-65 145-70 140-70 B 120 SANDVIK Coromant
