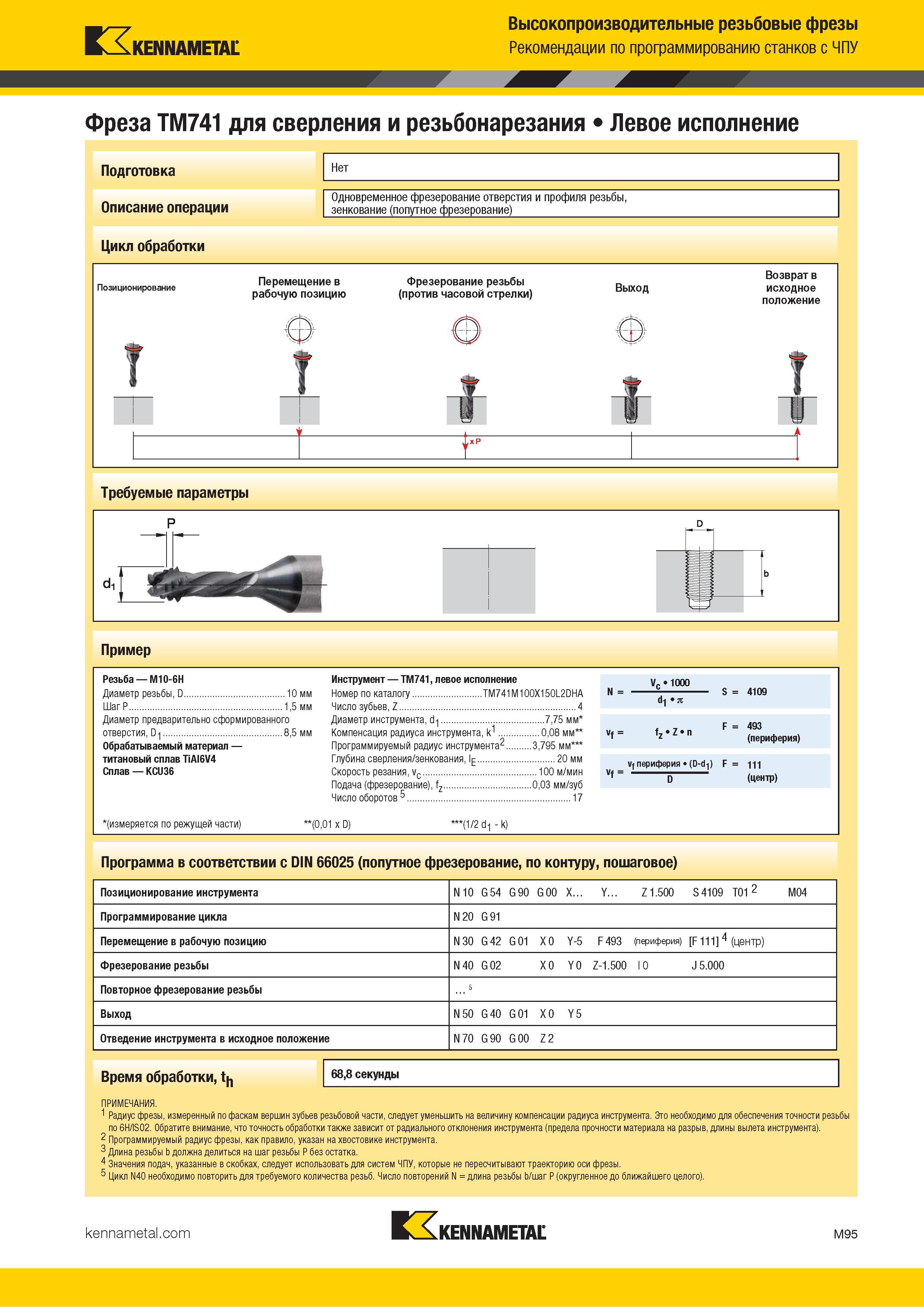

Рекомендации по программированию резьбофрезерования на станках с ЧПУ Фреза TM741 для сверления и резьбонарезания Левое исполнение Цикл обработки _ Нет Одновременное фрезерование отверстия и профиля резьбы, зенкование(попутное фрезерование) Требуемые параметры Пример Резьба M10-6H Диаметр резьбы, D ...10 мм Шаг P ..1,5 мм Диаметр предварительно сформированного отверстия, D1 ..8,5 мм Обрабатываемый материал титановый сплав TiAl6V4 Сплав KCU36 Инструмент TM741, левое исполнение Номер по каталогу TM741M100X150L2DHA Число зубьев, Z ...4 Диаметр инструмента, d1 ..7,75 мм Компенсация радиуса инструмента, k1 ..0,08 мм Программируемый радиус инструмента2 ..3,795 мм Глубина сверления/зенкования, 1 .20 мм Скорость резания, vc .100 м/мин Подача (фрезерование), fz 0,03 мм/зуб Число оборотов 5 .17 (измеряется по режущей части) (0,01 x D) (1/2 d1 - k) Vc 1000 d1 л - f 7 F = 493 Vf z n (периферия) Vf периферия (D-dj) F - 111 vf- - D (центр) Программа в соответствии с DIN 66025 (попутное фрезерование, по контуру, пошаговое) Позиционирование инструмента N 10 Y X 0 0 G 0 9 G 4 5 G Z 1.500 S 4109 T01 2 M04 Программирование цикла N 20 G 91 Перемещение в рабочую позицию N 30 G 42 G 01 X 0 Y-5 F 493 (периферия) F 111 4 (центр) Фрезерование резьбы N 40 G 02 X 0 Y 0 Z-1.500 I 0 J 5.000 Повторное фрезерование резьбы 5 Выход N 50 G 40 G 01 X 0 Y 5 Отведение инструмента в исходное положение N 70 G 90 G 00 Z 2 Время обработки, 68,8 секунды ПРИМЕЧАНИЯ. 1 Радиус фрезы, измеренный по фаскам вершин зубьев резьбовой части, следует уменьшить на величину компенсации радиуса инструмента. Это необходимо для обеспечения точности резьбы по 6H/ISO2. Обратите внимание, что точность обработки также зависит от радиального отклонения инструмента (предела прочности материала на разрыв, длины вылета инструмента). 2 Программируемый радиус фрезы, как правило, указан на хвостовике инструмента. 3 Длина резьбы b должна делиться на шаг резьбы P без остатка. 4 Значения подач, указанные в скобках, следует использовать для систем ЧПУ, которые не пересчитывают траекторию оси фрезы. 5 Цикл N40 необходимо повторить для требуемого количества резьб. Число повторений N = длина резьбы b/шаг P (округленное до ближайшего целого). Kennametal M95 Высокопроизводительные резьбовые фрезы Kennametal Подготовка Описание операции
