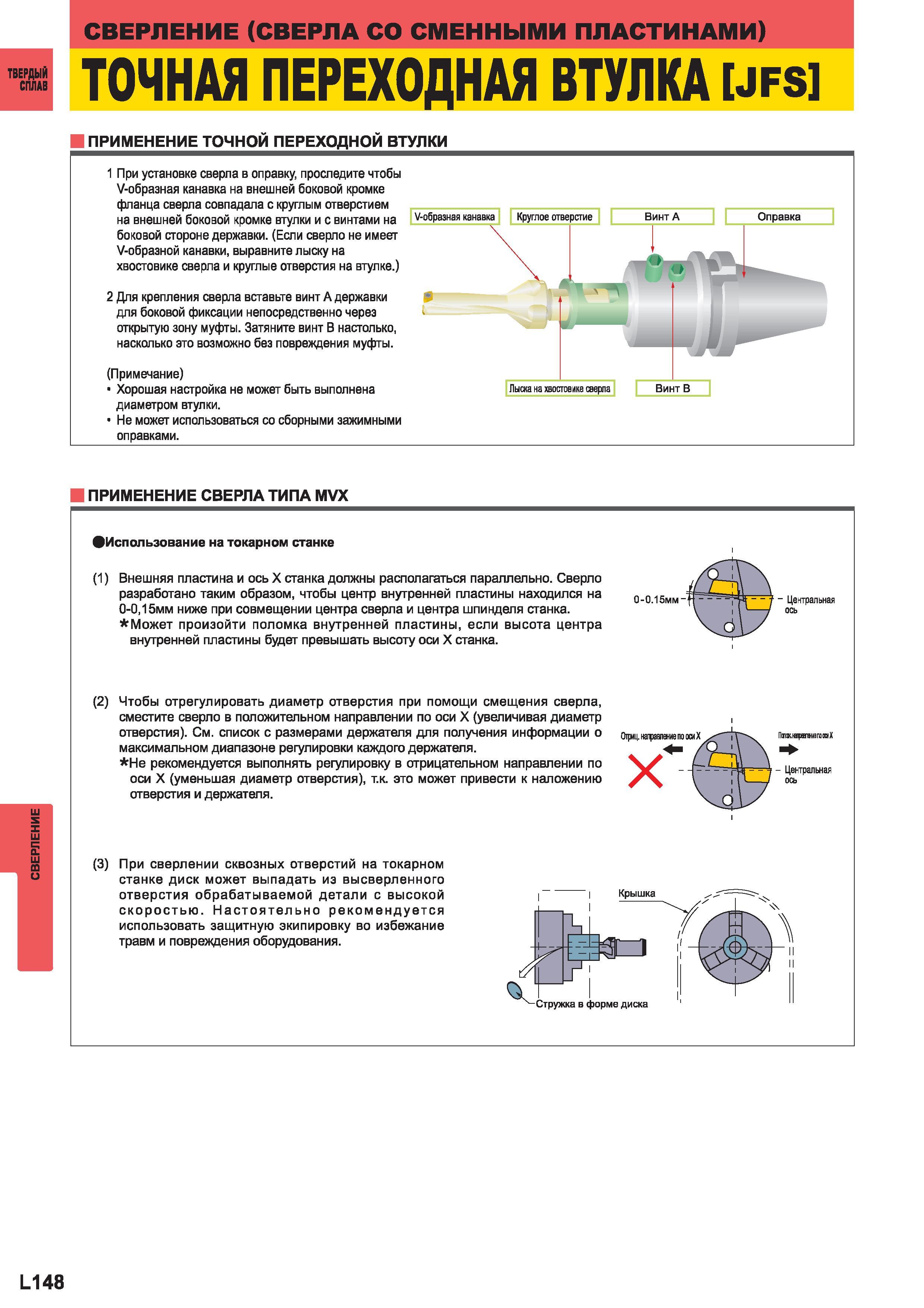

Рекомендации по правильному применению точной переходной втулки Mitsubishi JFS _ При установке сверла в оправку проследите чтобы V-образная канавка на внешней боковой кромке фланца сверла совпадала с круглым отверстием на внешней боковой кромке втулки и с винтами на боковой стороне державки. (Если сверло не имеет V-образной канавки выравните лыску на хвостовике сверла и круглые отверстия на втулке.) 2 Для крепления сверла вставьте винт А державки для боковой фиксации непосредственно через открытую зону муфты. Затяните винт В настолько насколько это возможно без повреждения муфты. (Примечание) Хорошая настройка не может быть выполнена диаметром втулки. Не может использоваться сборными зажимными оправками. канавка Круглое отверстие Винт А Оправка ПРИМЕНЕНИЕ СВЕРЛА ТИПА MVX фИспользование на токарном станке (1) Внешняя пластина и ось X станка должны располагаться параллельно. Сверло разработано таким образом чтобы центр внутренней пластины находился на 0-015мм ниже при совмещении центра сверла и центра шпинделя станка. Может произойти поломка внутренней пластины если высота центра внутренней пластины будет превышать высоту оси X станка. (2) Чтобы отрегулировать диаметр отверстия при помощи смещения сверла сместите сверло в положительном направлении по оси X (увеличивая диаметр отверстия). См. список с размерами держателя для получения информации о максимальном диапазоне регулировки каждого держателя. Не рекомендуется выполнять регулировку в отрицательном направлении по оси X (уменьшая диаметр отверстия) т.к. это может привести к наложению отверстия и держателя. Отриц. Hai iaanetH по оси X X Поток - Центральная ось (3) При сверлении сквозных отверстий на токарном станке диск может выпадать из высверленного отверстия обрабатываемой детали с высокой скоростью. Настоятельно рекомендуется использовать защитную экипировку во избежание травм и повреждения оборудования. L148 Сверление Твердый сплав Сверление (СВЕРЛА СМЕННЫМИ ПЛАСТИНАМИ) ПРИМЕНЕНИЕ ТОЧНОЙ ПЕРЕХОДНОЙ ВТУЛКИ 1
