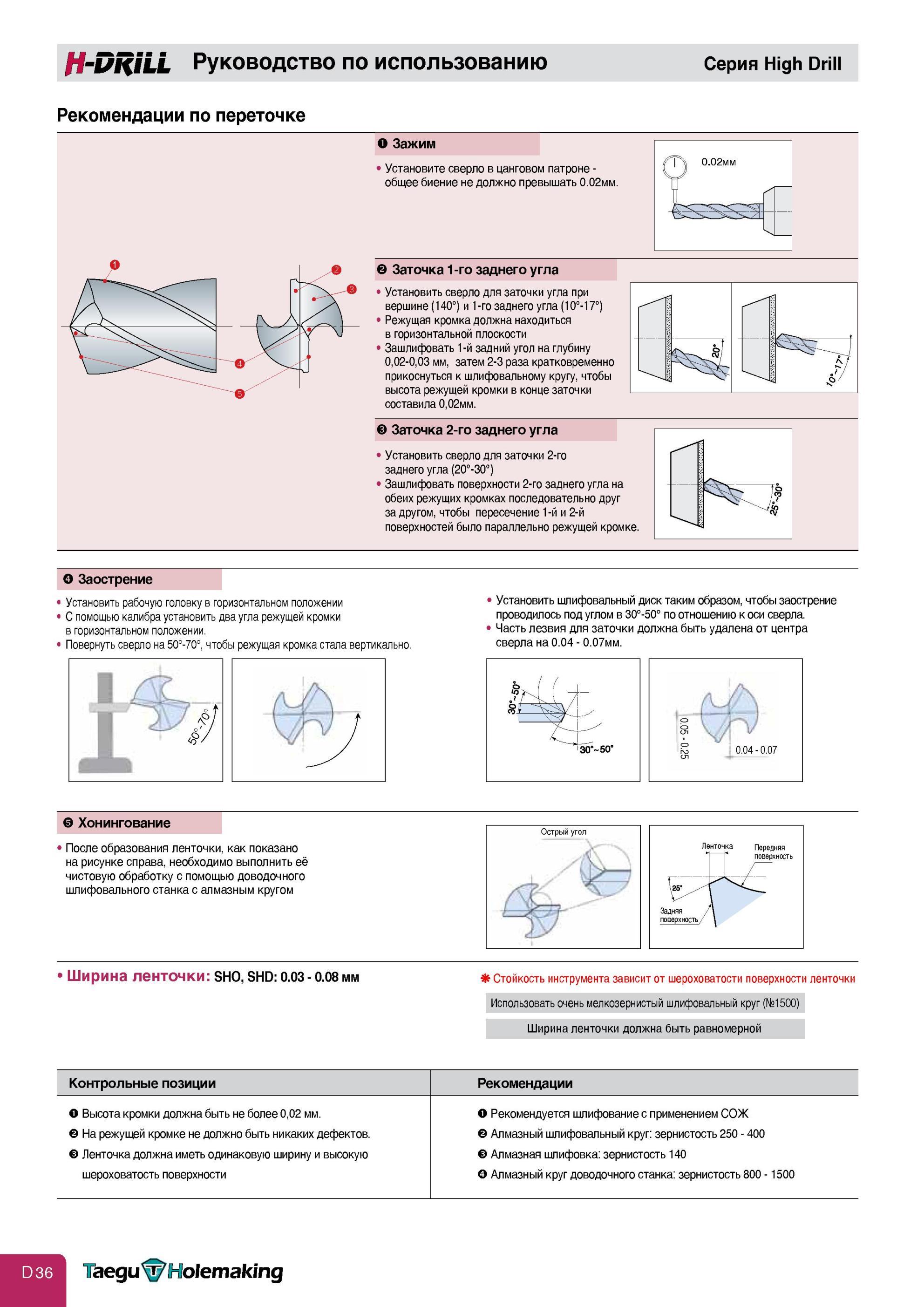

Рекомендации по переточке спиральных цельных твердосплавных сверл Taegutec H-Drill Установите сверло в цанговом патроне Общее биение не должно превышать 0.02мм Заточка 1-го заднего угла Установить сверло для заточки угла при вершине (140°) и 1-го заднего угла (10°-17°) Режущая кромка должна находиться в горизонтальной плоскости Зашлифовать 1-й задний угол на глубину 0,02-0,03 мм, затем 2-3 раза кратковременно прикоснуться к шлифовальному кругу, чтобы высота режущей кромки в конце заточки составила 0,02мм. Заточка 2-го заднего угла Установить сверло для заточки 2-го заднего угла (20°-30°) Зашлифовать поверхности 2-го заднего угла на обеих режущих кромках последовательно друг за другом, чтобы пересечение 1-й и 2-й поверхностей было параллельно режущей кромке.V О Заострение Установить рабочую головку в горизонтальном положении С помощью калибра установить два угла режущей кромки в горизонтальном положении. Повернуть сверло на 50°-70°, чтобы режущая кромка стала вертикально. Установить шлифовальный диск таким образом, чтобы заострение проводилось под углом в 30°-50° по отношению к оси сверла. Часть лезвия для заточки должна быть удалена от центра сверла на 0.04 - 0.07мм. Хонингование После образования ленточки, как показано на рисунке справа, необходимо выполнить её чистовую обработку с помощью доводочного шлифовального станка с алмазным кругом Ширина ленточки SHO, SHD 0.03 - 0.08 мм Стойкость инструмента зависит от шероховатости поверхности ленточки Использовать очень мелкозернистый шлифовальный круг (№1500) Ширина ленточки должна быть равномерной Контрольные позиции Рекомендации О Высота кромки должна быть не более 0,02 мм. На режущей кромке не должно быть никаких дефектов. Ленточка должна иметь одинаковую ширину и высокую шероховатость поверхности О Рекомендуется шлифование с применением СОЖ Алмазный шлифовальный круг зернистость 250 - 400 Алмазная шлифовка зернистость 140 О Алмазный круг доводочного станка зернистость 800 - 1500 Taegu&Holemaking Острый угол Задняя поверхность/ Ленточка Передняя поверхность Обработка отверстий Руководство по использованию Заточка заднего угла Заострение Зашлифовать поверхнос Руководство по использованию Серия High Drill Рекомендации по переточке О Зажим
