356 Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр.D34 |
|||||

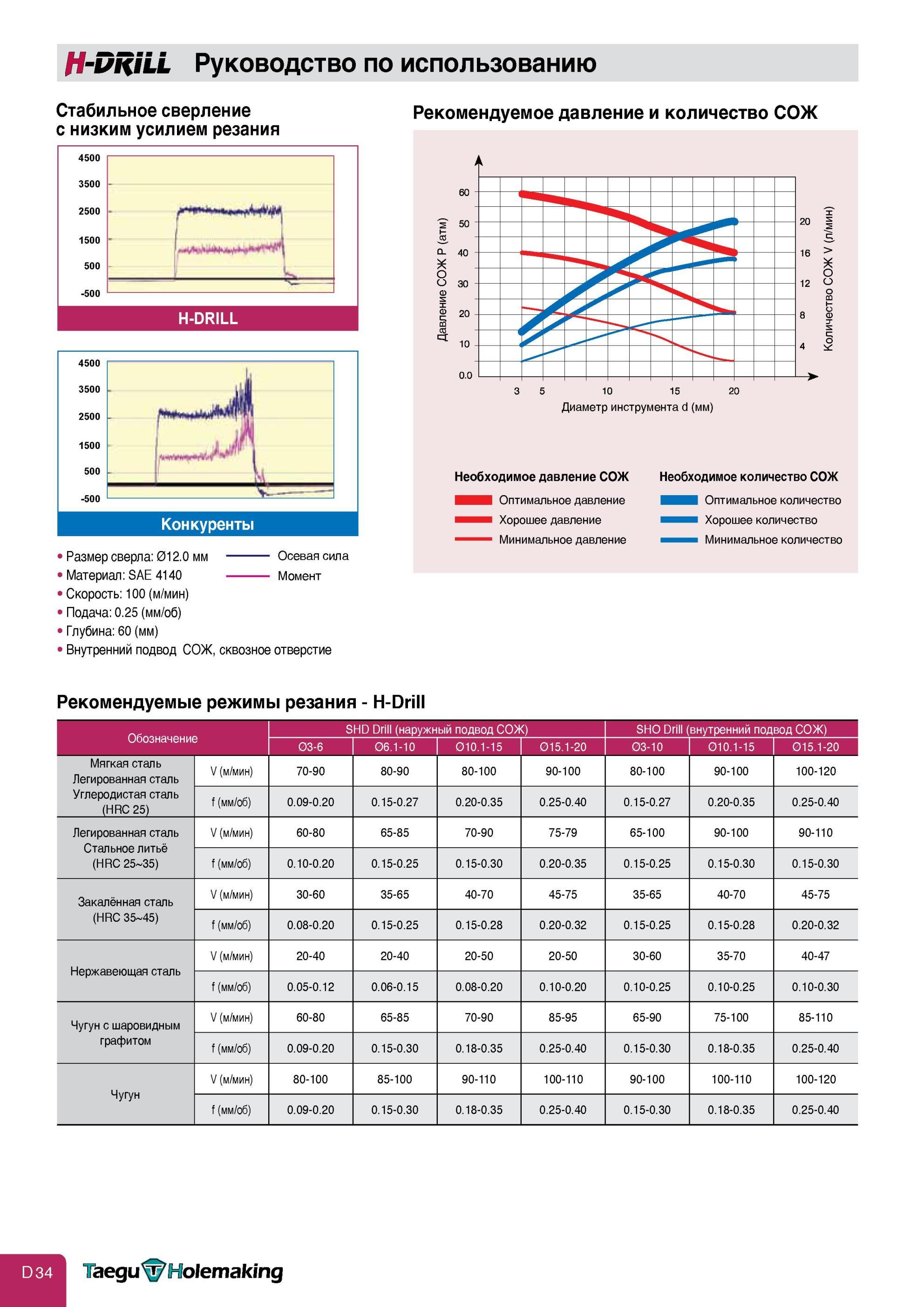

Инструмент для обработки отверстий Руководство по использованию Taegutec H-Drill Рекомендуемые режимы резания Рекомендуемое давление и количество СОЖ сквоИнструмент для обработки отверстий Руководство по использованию Taegutec H-Drill Рекомендуемые режимы резания Рекомендуемое давление и количество СОЖ сквозное отвер DRiLL Руководство по использованию Стабильное сверление с низким усилием резания Рекомендуемое давление и количество СоЖ 10 15 20 Диаметр инструмента d (мм) конкуренты Необходимое давление СоЖ Оптимальное давление Хорошее давление Минимальное давление Необходимое количество СоЖ Оптимальное количество Хорошее количество Минимальное количество Осевая сила Момент Размер сверла 012.0 мм Материал SAE 4140 Скорость 100 (м/мин) Подача 0.25 (мм/об) Глубина 60 (мм) Внутренний подвод СОЖ, сквозное отверстие Рекомендуемые режимы резания - H-Drill Обозначение SHD Drill (наружный подвод СОЖ) SHO Drill (внутренний подвод СОЖ) 03-6 06.1-10 010.1-15 015.1-20 03-10 010.1-15 015.1-20 Мягкая сталь Легированная сталь Углеродистая сталь (HRC 25) V (м/мин) 70-90 80-90 80-100 90-100 80-100 90-100 100-120 f (мм/об) 0.09-0.20 0.15-0.27 0.20-0.35 0.25-0.40 0.15-0.27 0.20-0.35 0.25-0.40 Легированная сталь Стальное литьё (HRC 25 35) V (м/мин) 60-80 65-85 70-90 75-79 65-100 90-100 90-110 f (мм/об) 0.10-0.20 0.15-0.25 0.15-0.30 0.20-0.35 0.15-0.25 0.15-0.30 0.15-0.30 Закалённая сталь (HRC 35 45) V (м/мин) 30-60 35-65 40-70 45-75 35-65 40-70 45-75 f (мм/об) 0.08-0.20 0.15-0.25 0.15-0.28 0.20-0.32 0.15-0.25 0.15-0.28 0.20-0.32 Нержавеющая сталь V (м/мин) 20-40 20-40 20-50 20-50 30-60 35-70 40-47 f (мм/об) 0.05-0.12 0.06-0.15 0.08-0.20 0.10-0.20 0.10-0.25 0.10-0.25 0.10-0.30 Чугун с шаровидным графитом V (м/мин) 60-80 65-85 70-90 85-95 65-90 75-100 85-110 f (мм/об) 0.09-0.20 0.15-0.30 0.18-0.35 0.25-0.40 0.15-0.30 0.18-0.35 0.25-0.40 Чугун V (м/мин) 80-100 85-100 90-110 100-110 90-100 100-110 100-120 f (мм/об) 0.09-0.20 0.15-0.30 0.18-0.35 0.25-0.40 0.15-0.30 0.18-0.35 0.25-0.40 aeguff/ olemaking 4500 3500 2500 1500 500 -500 H-DRILL 4500 3500 2500 1500 500 -500 Давление СОЖ Р (атм) Количество СОЖ V (л/мин) |
|||||
